Trox TVE-Q: Volumenstromregler für eckige Kanäle

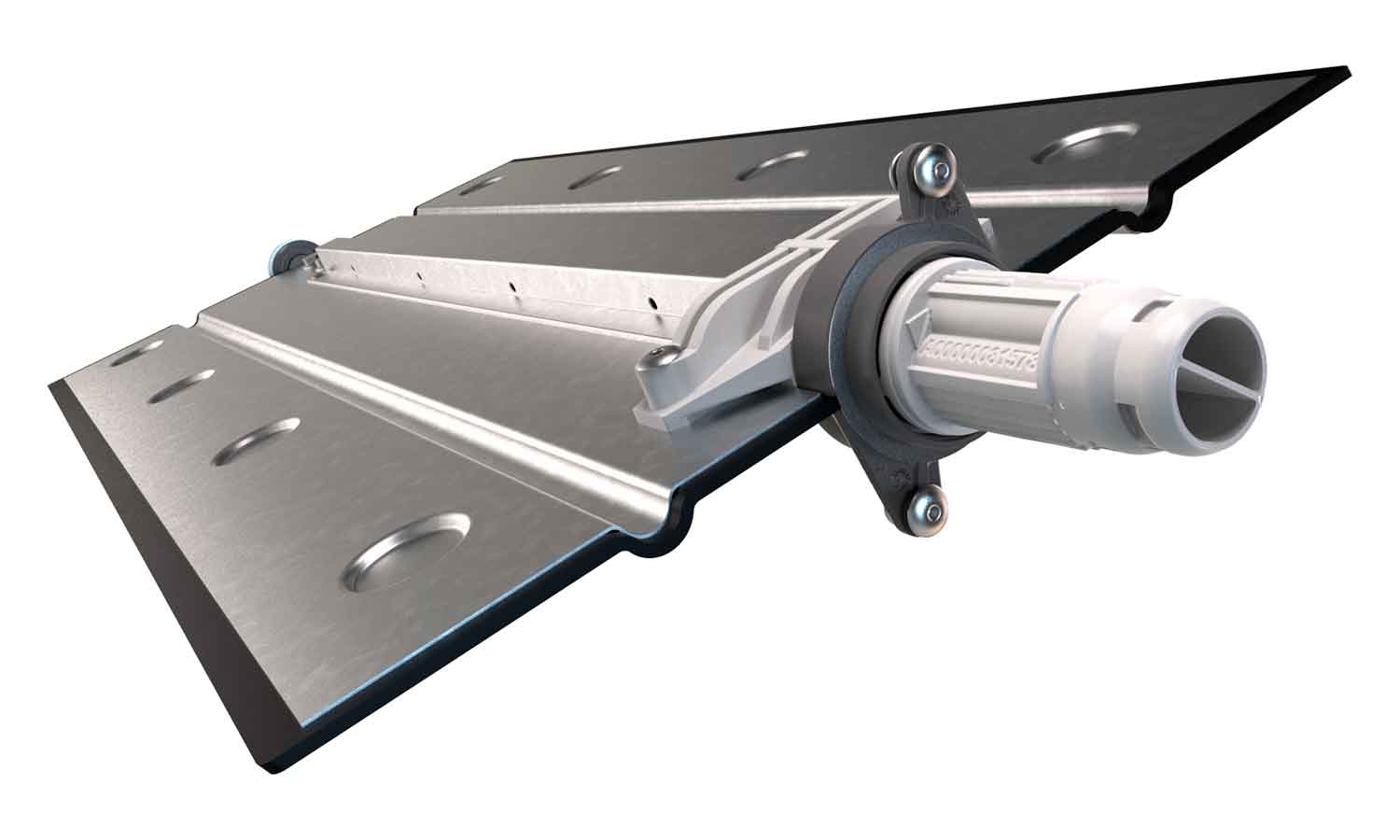

Bei typischen Reglern erfolgt die Messung des Wirkdrucks mittels Messlanzen im Lüftungskanal. Dabei muss sowohl die korrekte Anströmrichtung wie eine ausreichende Anströmlänge für exakte Messergebnisse beachtet werden. Bei Trox erfolgt die Messung des Wirkdrucks direkt über das Klappenblatt. Das Messprinzip wurde jetzt auf die rechteckige TVE-Q-Variante übertragen.
Exakte Messung, auch bei geringen Luftgeschwindigkeiten
Ein zentraler Kanal in der Klappenachse überträgt den Wirkdruck an den Transmitter, der direkt ins Stellmotorgehäuse integriert ist. Hierdurch können selbst bei geringen Luftgeschwindigkeiten < 1 m/s exakte Messwerte ermittelt werden. Der Vorteil: Durch den Wegfall von Messlanzen, außen liegenden Schläuchen oder Sensorik wird eine äußerst kompakte Bauform erzielt, die auch bei engen Platzverhältnissen einen problemlosen Einbau ermöglicht – bei dynamischer Messung sogar unabhängig von der Anströmrichtung. Selbst bei statischer Messung ist die Einbaulage beliebig.
Da auch keine An- oder Abströmlängen nötig sind, kann der Regler zum Beispiel direkt an einen Abzweig oder an Rundungen montiert werden. Weitere Highlights: Die neu konstruierte Dichtungslippe erzeugt so gut wie keine Strömungsgeräusche.
Anbindung an Raumregelung
Die modular aufgebauten Regler der TVE-Baureihe verfügen über die Option einer Modbus-Schnittstelle zur Plug&Play-Anbindung an die X-Aircontrol Raumregelung. Und die integrierten Klemmleisten erlauben den Anschluss ohne extra Anschlussdosen. Darüber hinaus sorgt die einteilige Gehäusekonstruktion für reduzierte Leckage, hohen Wirkungsgrad und eine einfache Reinigung des nach VDI 6022 hygienekonformen TVE-Q.
Zur einfachen Revision ist der Compactregler abnehmbar und fehlstellungssicher wieder ansteckbar – ganz ohne Werkzeug. Zusätzlich wird jeder Volumenstromregler auf die individuellen Betriebswerte des Kunden parametriert und einer lufttechnischen Einzelprüfung unterzogen.
Der Trox TVE-Q Volumenstromregler ist lieferbar in Nennbreiten von 200 bis 700 mm.
