Bodengleiche Duschen im Altbau: So fließt Abwasser bergauf

Dr.-Ing. Andreas Kämpf

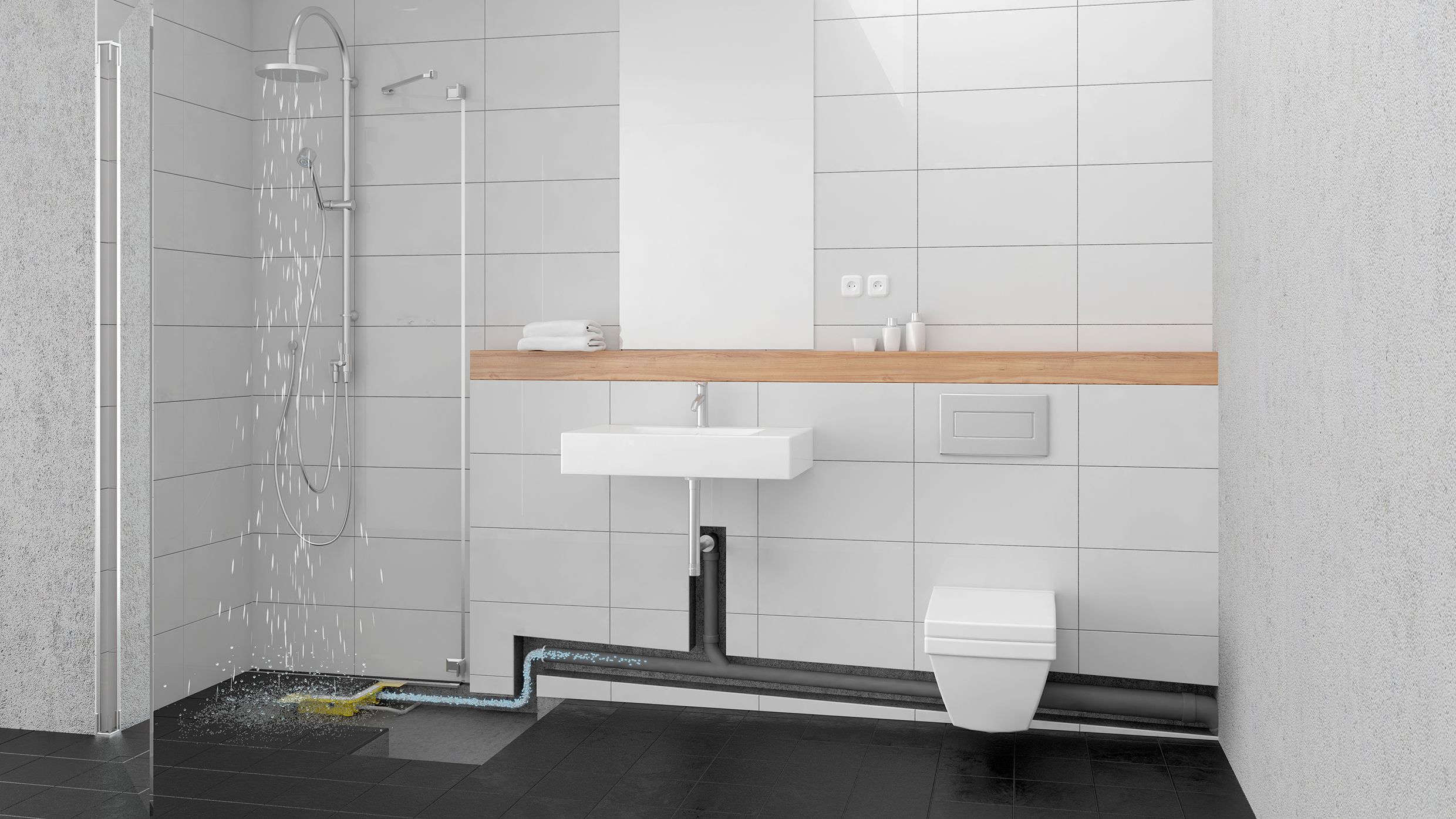

Modernisiertes Bad mit barrierefreier Dusche. Das Abwasser wird in das hier in der Wand liegende Abwasserrohr gepumpt.

Modernisierungen von Gebäuden beinhalten in der Regel die komplette Sanierung von Bädern. Ein immer häufigerer Bauherrenwunsch ist es, dass der Duschbereich barrierefrei oder zumindest bodengleich ausgeführt werden soll.

Dies betrifft nicht nur Senioren oder gehandicapte Personen, sondern auch junge Familien mit Design-Ansprüchen. Beim Umbau eines Badezimmers im Altbau kann der Barrierefreiheit allerdings so manches Hindernis im Weg stehen.

Der einfache Austausch der alten, hohen Duschwanne gegen einen herkömmlichen flachen Duschablauf ist nicht immer möglich. Oft fehlt das Gefälle zum Ablauf des Duschwassers in die nächste Abwasserleitung und es wird dadurch Pumpenenergie notwendig.

Lesen Sie auch: Duschrinnen fachgerecht planen und einbauen

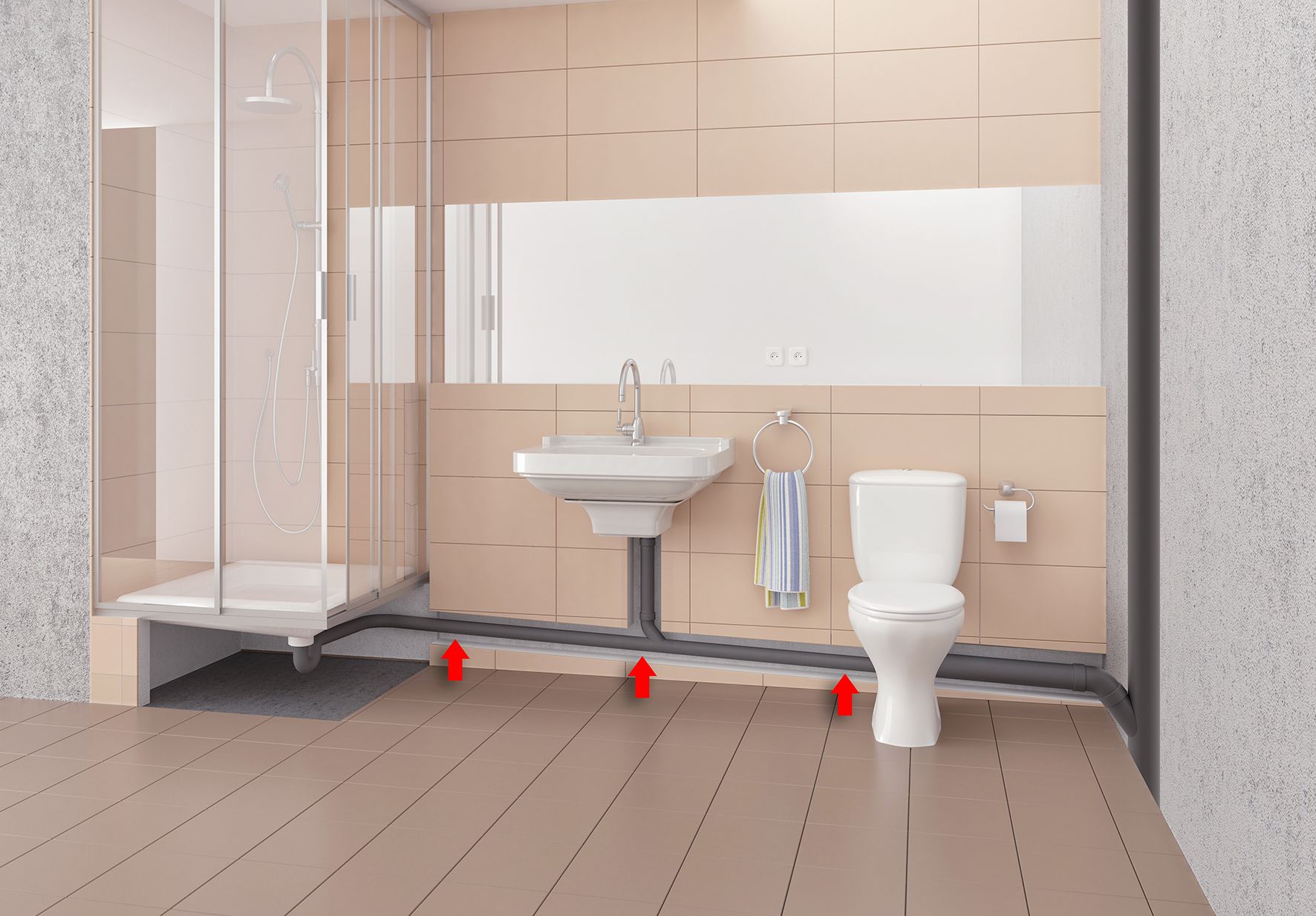

Bild 1: Bäder im Bestand weisen in der Regel hohe Duschtassen auf, um das Abwasser mittels der vorhandenen Rohrleitung zu entsorgen.

Typisches Altbaubad als Ausgangsbasis

Bild 1 zeigt ein typisches Bad aus den 1970er-Jahren: Waschbecken, Toilette und Dusche hängen an einem Abwasserrohr, welches in der Wand verputzt installiert wurde. Um das Duschabwasser im freien Gefälle zu entsorgen, wurde die Duschwanne damals ca. 20 cm über dem Boden befestigt.

Der Ablauf einer neuen, bodengleichen Dusche würde allerdings mindestens 5 cm unter dem Bodenniveau liegen, sodass das Abwasser nach der Sanierung ca. 25 cm nach oben transportiert werden muss, um die Entwässerung zu garantieren.

Was also tun, um dem Bauherrenwunsch dennoch gerecht zu werden? Unterschiedliche Entwässerungskonzepte werden nachfolgend untersucht.

Bodengleich geflieste Duschen mit Punktentwässerung

Nachdem die alte Duschwanne, Fliesen sowie Estrich entfernt wurden, wird die flache Bodenablaufpumpe Plancofix in den neuen Duschboden integriert und mit verfliest. Das speziell für den vorliegenden Anwendungsfall entwickelte Produkt ist eine Kombination aus Bodenablauf und Pumpe.

Sobald das Wasser aus der Dusche in den Behälter läuft, pumpt die kleine, leise arbeitende Pumpe das Wasser zur nächsten Gefälleleitung, die, wie eingangs beschrieben, deutlich höher liegt als der neu installierte Ablauf. Gefördert werden kann eine Wassermenge von bis zu 30 l pro Minute.

Bei begrenzten Platzverhältnissen bietet der Markt auch Lösungen, bei denen z. B. die Duschabtrennung kombiniert mit den erforderlichen Armaturen klappbar gestaltet ist.

Am Markt sind auch Hartschaum-Duschtassenelemente mit eingebauter und eingedichteter Bodenablaufpumpe erhältlich. Hier ist das Gefälle gleich mit eingearbeitet und die Unterbauelemente können je nach Einbausituation verwendet werden (Bild 2).

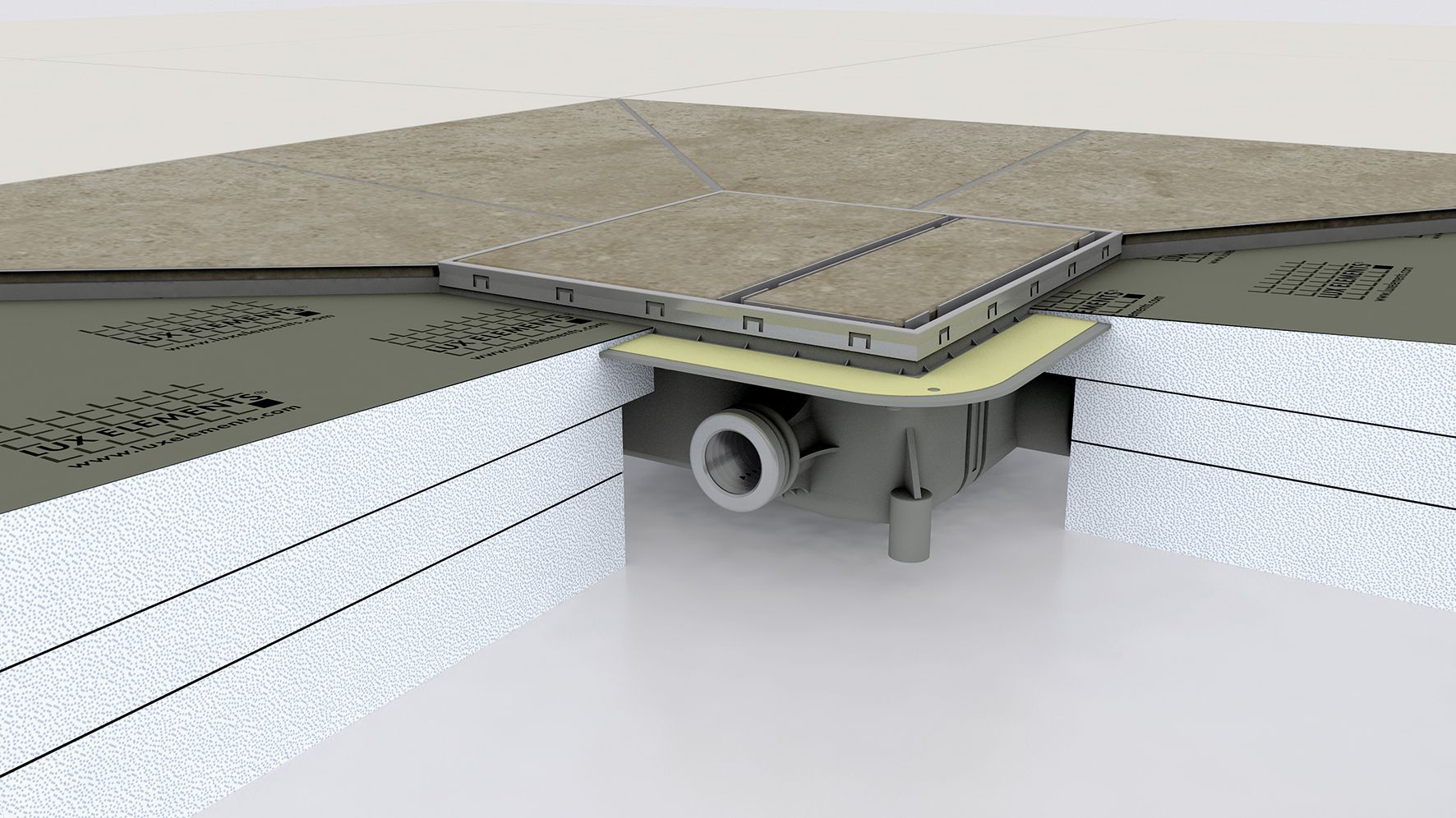

Bild 2: Hier ist das Plancofix in eine Polystyrol-Hartschaumplatte mit eingearbeitetem Gefälle integriert.

Bodengleich geflieste Duschen mit Linearentwässerung

Eine Variante stellt die neue Plancofix Line dar, die als Entwässerungsrinne nicht nur ein neues Design, sondern auch weitere Vorteile bietet: So muss der Fliesenleger nur noch ein einseitiges Gefälle in Richtung Rinne herstellen.

Weil die Rinne normalerweise wandnah installiert wird, steht der Nutzer in der Regel nicht mehr auf dem Entwässerungsgegenstand. Die Revisionsöffnung zur Reinigung des Duschablaufes wird in der übrigen Fliesenoptik ausgeführt und ist somit kaum wahrnehmbar (Bild 3).

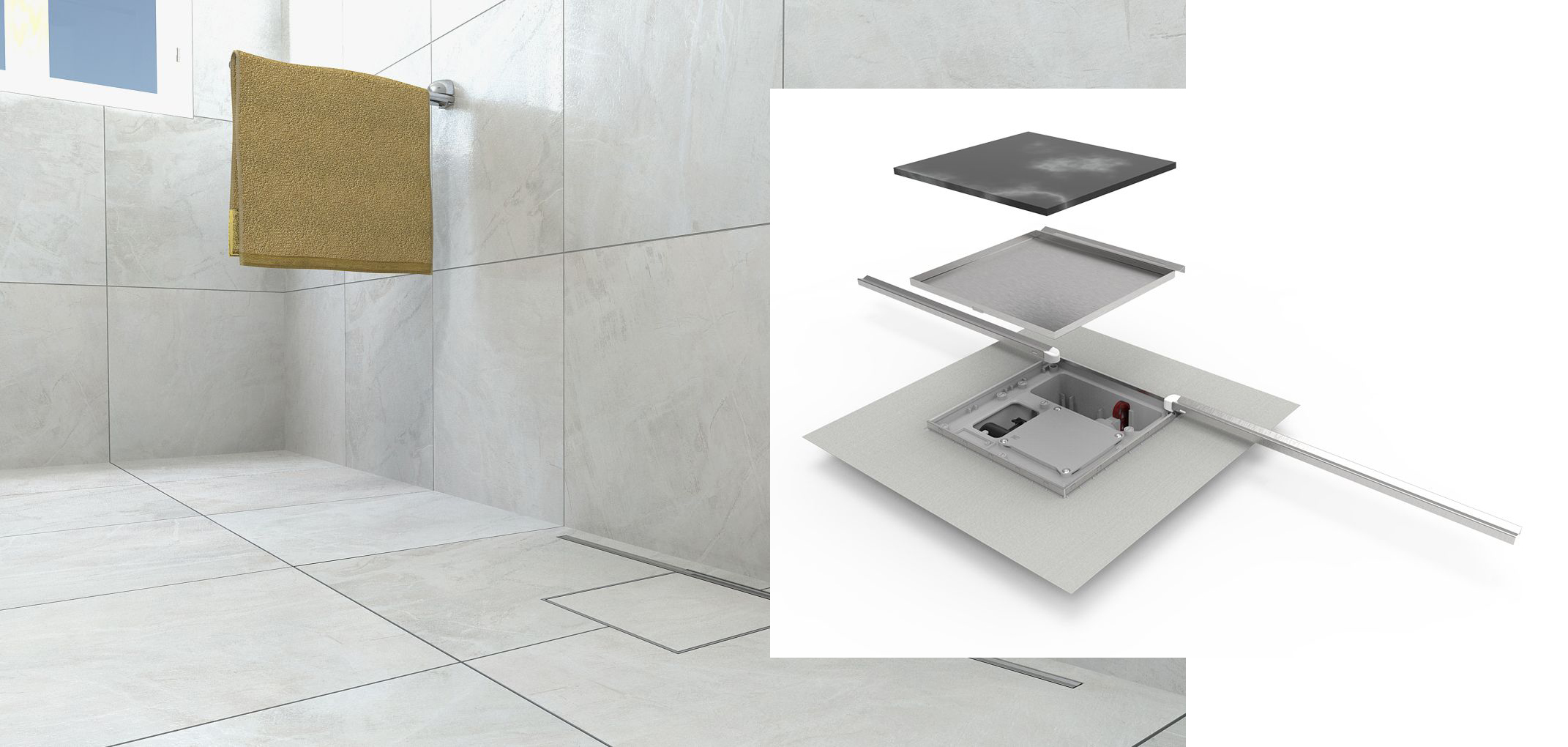

Bild 3: Aufbau der neuen Plancofix Line: Die Wasserführungsrinnen leiten das Duschabwasser in das Pumpengehäuse.

Die Rinnenoptik wird durch kürzbare Wasserführungsschienen hergestellt, die das Duschabwasser in die leistungsstarke Bodenablaufpumpe führen. Das Wasser lässt sich bis auf 1,3 m Höhe fördern.

Mit ca. 90 mm Aufbauhöhe kann das Entwässerungssystem in den vorhandenen Bodenaufbau integriert werden (Bild 3). Eine schallgedämmte Wanne und gummigelagerte Motortechnik reduzieren die Geräuschemission auf Werte kleiner 30 dBA.

Lesen Sie auch: 5 Fehler bei bodenebenen Duschen

Einsatz von Duschwannen oder Standard-Duschabläufen

Sind aus Designgründen bestimmte Marken-Duschabläufe oder -Duschwannen gewünscht oder gefordert, lässt sich der Plancofix außerhalb des Duschbereiches installieren (Bild 4), z. B. unauffällig unterhalb von Badmöbeln oder dem Handtuchhalter.

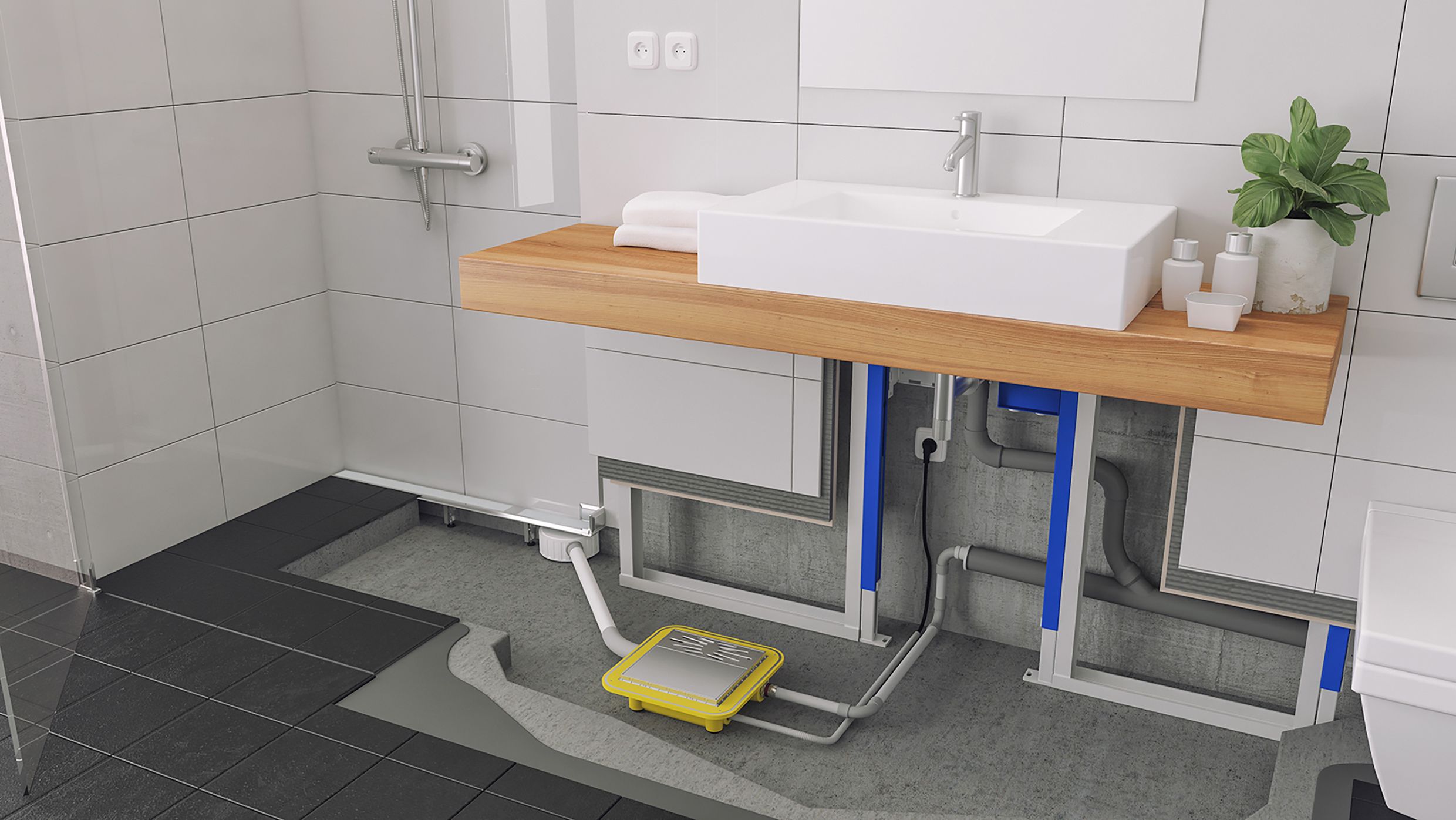

Bild 4: Plancofix kann mit handelsüblichen Bodenabläufen kombiniert werden.

Über einen Zulauf wird die Bodenablaufpumpe mit dem gewählten Duschablauf, Punkt oder Rinne, verbunden. Der Plancofix sollte in diesem Fall eine relativ kurze Anbindung an den Duschablauf aufweisen. Zu berücksichtigen ist weiterhin eine Zugänglichkeit zum Produkt für Reinigungs- und Wartungszwecke.

Eine andere Möglichkeit, Duschabwässer zu entsorgen, ist der Einsatz einer kleinen Hebeanlage, integriert innerhalb einer angrenzenden oder benachbarten Vorwand. So wird z. B. die Hebefix Mini direkt auf den Betonboden gestellt und ist damit unterhalb des im Estrichbereich eingegossenen Bodenablaufs positioniert.

Mit ihrer Breite von 17,6 cm und 32 cm Länge passt sie nicht nur in eine Vorwandinstallation, sondern auch unter ein beliebiges Badmöbel, welches in Duschnähe aufgestellt ist (Bild 5).

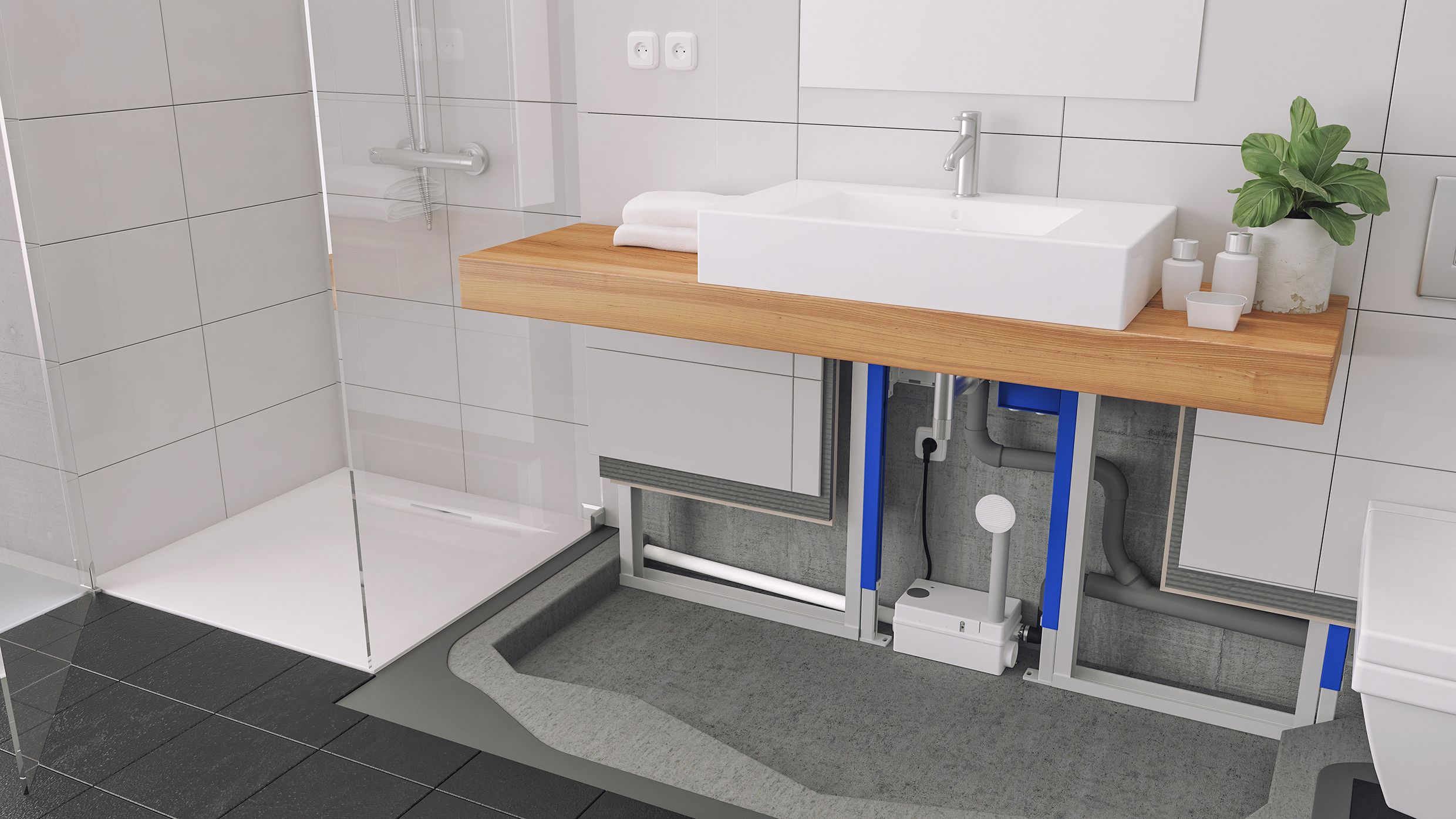

Bild 5: Duschentwässerung in Verbindung mit der kleinen Hebeanlage Hebefix Mini, welche hier in eine Vorwand eingebaut wurde

Mit einer Fördermenge von mehr als 60 l/min und einer Förderhöhe von ca. 5 m können auch mehrere Duscheinheiten mit dem Gerät entsorgt werden. Die kleine Hebeanlage zeichnet sich darüber hinaus durch einen sehr leisen Betrieb aus.

Fazit

Mit den vorgestellten Lösungen sind somit mehrere Varianten möglich, um Duschabwässer auch im Bestand barrierefrei oder bodengleich zu entsorgen. Weitere Informationen zum oben beschriebenen Plancofix gibt es unter www.plancofix.de, wo auch ein anschaulicher Erklärfilm zeigt, wie das Produkt funktioniert.
