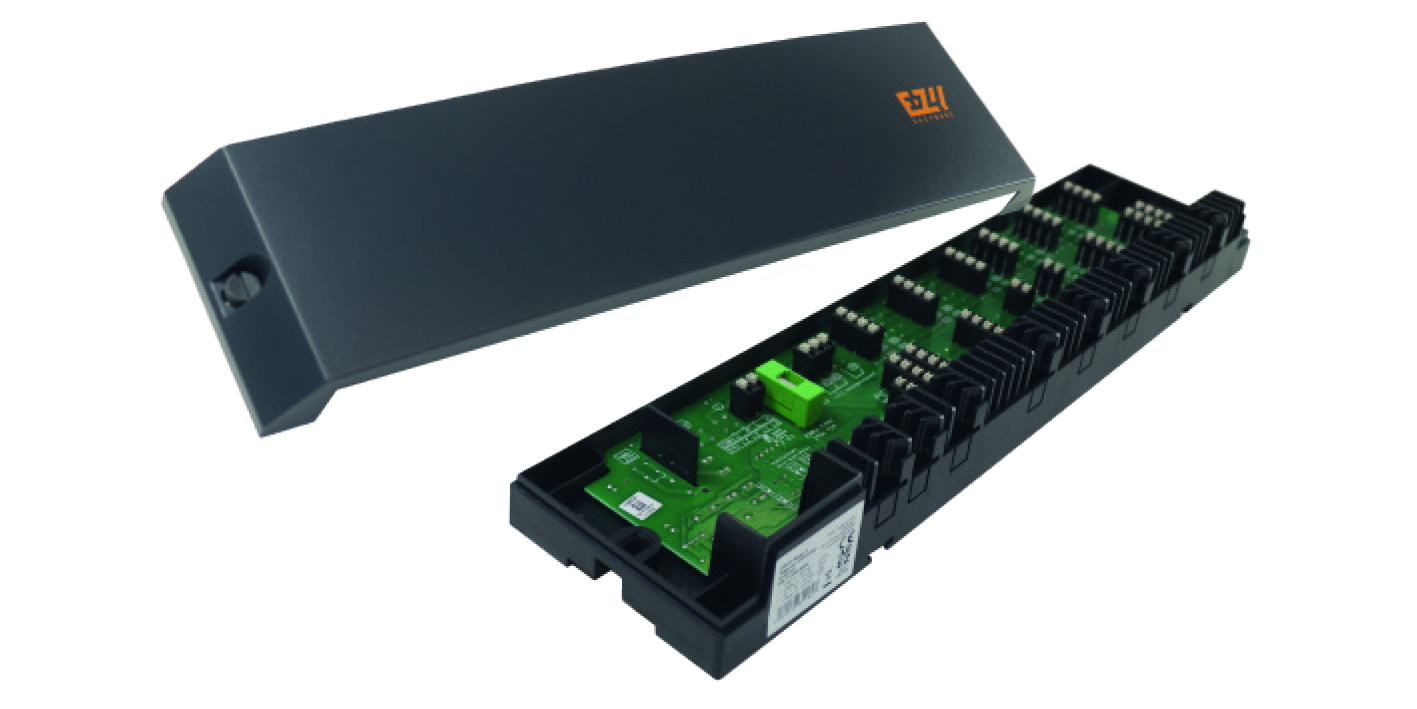

Award 2023: Klemmleiste Eazy Base 3 Balance von Eazy Systems
Vollautomatisch führt die Klemmleiste Eazy Base 3 Balance zur Einzelraumregelung einen hydraulischen Abgleich durch. Für die Inbetriebnahme sind keine potentiell störanfälligen und positionsabhängigen Vor- und Rücklauffühler notwendig. Bei dem Balance-Verfahren werden die Wärmeanforderungen der verschiedenen Kreise vom Algorithmus zentral aufgenommen. Dieser verteilt die Öffnungszeiten der thermischen Stellantriebe gleichmäßig über einen fest definierten Zeitraum. Da in einem trägen Heizsystem wie der Flächenheizung nicht alle Kreise gleichzeitig versorgt werden, können auch in hydraulisch nicht oder nicht korrekt abgeglichenen Systemen alle Kreise mit ausreichend Wärme versehen werden. Geregelt wird auf Basis der Raumtemperatur und nicht auf Grundlage der Wassertemperatur.
Dieser softwarebasierte Lastenausgleich erzielt im Vergleich zum herkömmlichen hydraulischen Abgleich ein mindestens gleich gutes Ergebnis und ist vom TÜV Rheinland zertifiziert. Es müssen keine aufwendigen Berechnungen durchgeführt werden und die Inbetriebnahme erfolgt schneller, da zum Beispiel keine Kalibrierung nötig ist und die Anlage nicht neu befüllt und entlüftet werden muss. Da das System BAFA-förderfähig ist, können Endkunden mit einer Eintragung im VdZ-Formular bis zu 45% der Nettoinvestitionskosten vom Bundesministerium für Wirtschaft und Energie (BMWi) erhalten.
Für die Einzelraumregelung dient die Eazy Base 3 Balance als zentrale Anschlusseinheit und Spannungsversorgung für alle marktüblichen Stellantriebe und Raumthermostate (230V). Über die Klemmleiste können acht Zonen mit bis zu 17 NC-Stellantrieben gesteuert werden. Dank Steck- und Klemmtechnik werden alle Systemkomponenten schraublos mit der Leiste verbunden. Das System erkennt die Anforderungen des Reglers und stellt sich automatisch darauf ein. Somit können auch bestehende Komponenten weiter genutzt werden.
Schaltende Bauteile in der Klemmleiste erlauben das Invertieren der Regelsignale und die Weitergabe an die Stellantriebe. Dadurch kann die Eazy Base 3 Balance ebenfalls zum Kühlen genutzt werden. Auch hierbei werden marktübliche Regler und Stellantriebe in 230V-Ausführung verwendet. Es sind keine speziellen Heizen/Kühlen-Raumthermostate notwendig. Zusätzlich zu dieser Umschaltung verfügt die Klemmleiste über einen Pumpen- und Kesselanschluss sowie einen Eingang für den optionalen Anschluss eines Taupunktwächters.
