Hochwertige Klima- und Lüfungstechnik für temporäre Schule

Derzeit müssen, bezogen auf Frankfurt, jährlich zusätzliche Plätze für circa 2.000 Schülerinnen und Schüler geschaffen werden. So eröffnete in Riedberg zu Beginn des neuen Schuljahres 2019/2020 die insgesamt dritte Stadtteil-Grundschule. Obwohl als temporärer Bau geplant und errichtet, setzte der Bauherr auf eine hochwertige Klima- und Lüftungstechnik.

Es musste schnell gehen: Die zusätzlichen Grundschulplätze für insgesamt 200 Schülerinnen und Schüler sollten auf jeden Fall noch zum neuen Schuljahr bereitgestellt werden.

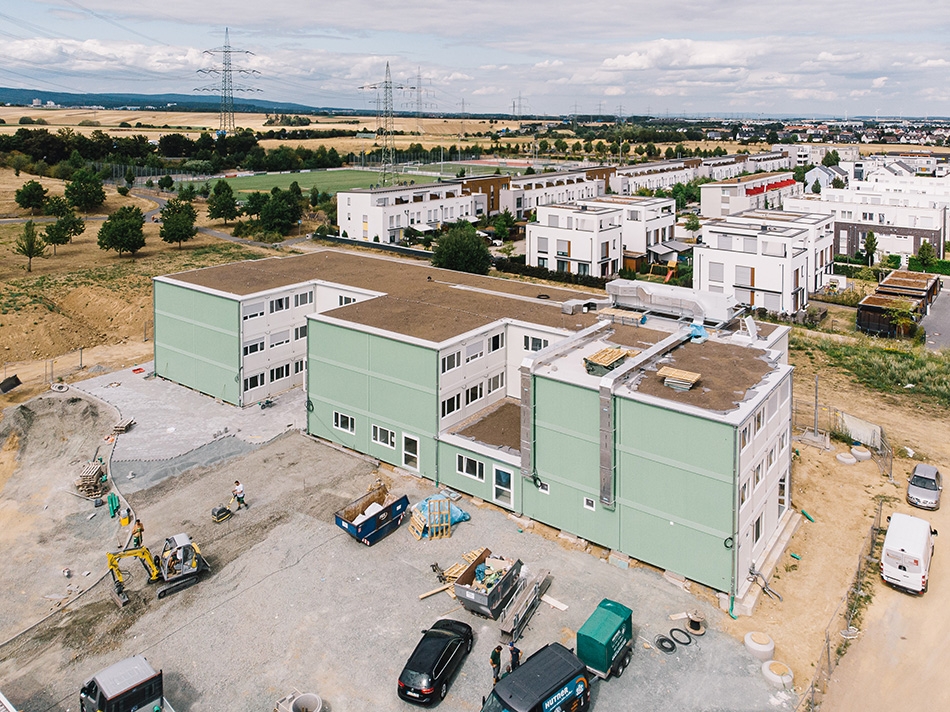

Da der eigentliche Standort für die neue Grundschule Riedberg 3 derzeit noch von einer anderen Schulgemeinde genutzt wird, setzte die Stadt Frankfurt auf eine temporäre Lösung. An der Hans-Leistikow-Straße im Stadtteil Riedberg wurde innerhalb einer elfmonatigen Planungs- und Realisierungszeit ein Übergangsquartier aus 166 Stahlmodulen errichtet, das für die kommenden zwei Jahre das zeitweilige Zuhause der neuen Grundschule sein wird. Die schnelle Lieferung und Installation der Module in nur zwei Monaten legte den Grundstein für die Einhaltung des äußerst knappen Zeitplans, von dem auch Werner Hutner, Inhaber der Hutner Kälte-, Klima & Lufttechnik, betroffen war.

„Wir waren für die Montage sämtlicher Klimaaggregate und Lüftungskanäle am und im Gebäude verantwortlich“, so Hutner. „Die größte Herausforderung bestand sicherlich in dem ambitionierten Zeitplan. Wir hatten für alle Arbeiten nur rund zwei Wochen Zeit. Darüber hinaus ergaben sich bestimmte Anforderungen durch das Gebäude selbst, insbesondere hinsichtlich des Platzes, der für Installationen zur Verfügung stand.“ Insgesamt errichtete das Team um Werner Hutner Lüftungskanäle mit einer Oberfläche von rund 400 m2.

Vor dem Hintergrund der bauspezifischen Gegebenheiten vertraute Werner Hutner für die Umsetzung der Kanäle auf die Stärken des CLIMAVER Systems von ISOVER. Mit diesem Komplettsystem entstehen Lüftungskanal und Isolierung in einem Arbeitsschritt.

Komplettsystem für Lüftungskanal und Isolierung

Vor dem Hintergrund der bauspezifischen Gegebenheiten vertraute Werner Hutner für die Umsetzung der Kanäle auf die Stärken des Climaver Systems von Isover. Mit diesem Komplettsystem entstehen Lüftungskanal und Isolierung in einem Arbeitsschritt. Möglich macht dies die spezielle Systemplatte Climaver A2 neto.

Diese hoch wärmedämmende Glaswolle-Platte (Wärmeleitfähigkeit bei 10 °C: λ = 0,032 W/(m*K)) verfügt auf der Außenseite über eine besonders stabile, diffusionshemmende Alukaschierung. Die patentierte Innenseite besteht aus einem hochreißfesten Glasseidengewebe, welches die Hygieneanforderungen gemäß VDI 6022 erfüllt und Schimmelpilzen sowie Bakterien keinen Nährboden bietet.

Die Herstellung der Lüftungskanäle kann in wenigen Arbeitsschritten direkt auf der Baustelle erfolgen. Eine Vorfertigung ist nicht notwendig. So kann flexibel und schnell auf bauliche Änderungen vor Ort reagiert werden. Das spart Zeit, sowohl bei der Inst

Keine Vorfertigung notwendig

Die Herstellung der Lüftungskanäle kann in wenigen Arbeitsschritten direkt auf der Baustelle erfolgen. Eine Vorfertigung ist nicht notwendig. „So konnten wir flexibel und schnell auf bauliche Änderungen vor Ort reagieren. Das sparte Zeit, sowohl bei der Installation als auch bei der Abnahme“, so Werner Hutner weiter.

Die Verarbeitung erfolgt denkbar einfach: Auf der Innenseite der Climaver A2 neto Platte wird entsprechend der geforderten Kanalgeometrie zunächst ein Stufenfalz hergestellt und der Lüftungskanal anschließend zusammengefaltet. Danach werden die Überlappungsstreifen der Alukaschierung angetackert und die Plattenstöße mit dem Climaver Aluminium-Klebeband luftdicht verklebt.

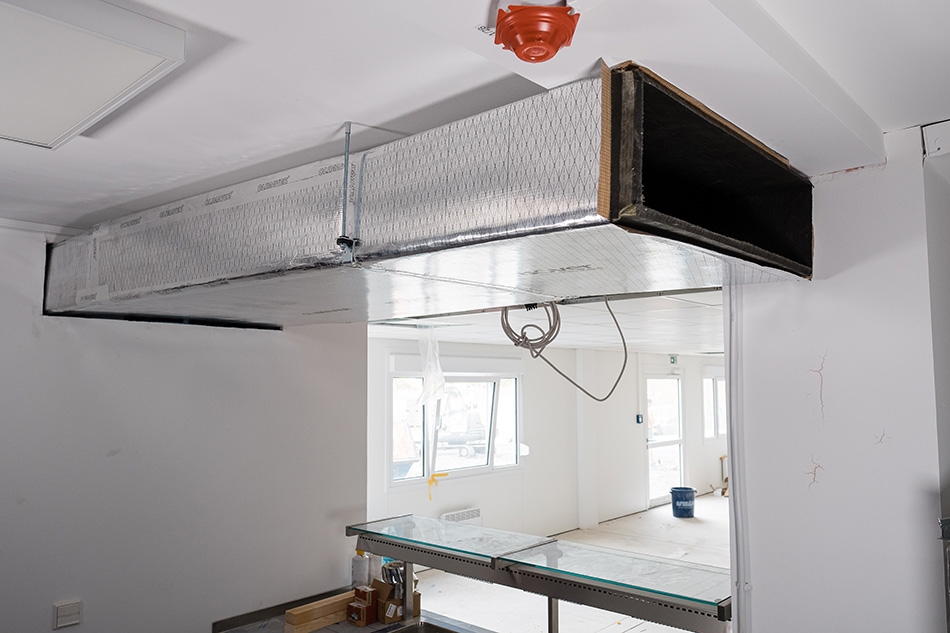

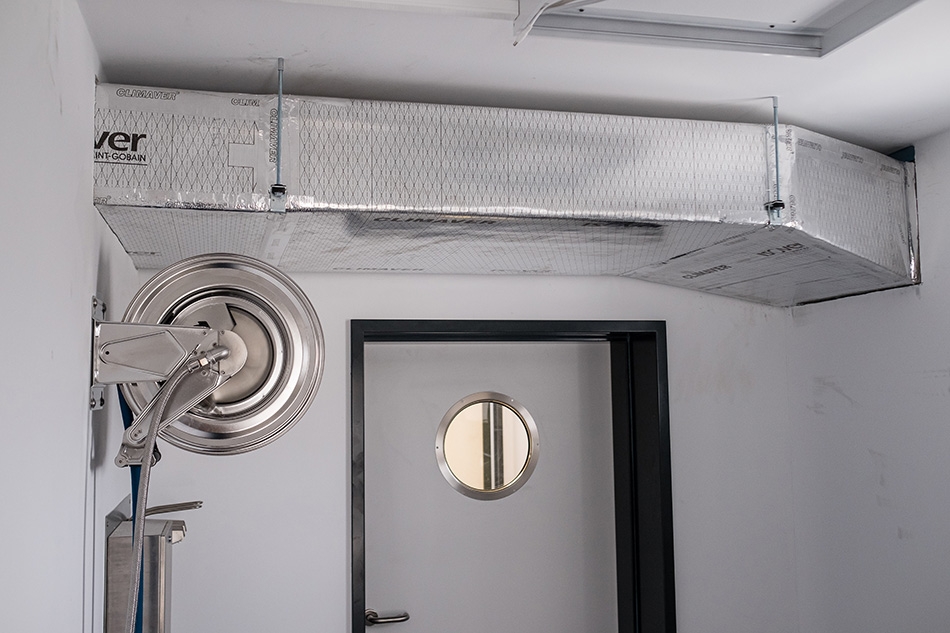

Ein weiterer Vorteil des Systems: Die Montage kann äußerst platzsparend, mit geringem Abstand zu angrenzenden Bauteilen erfolgen. „Dies war besonders in den Fluren und im Küchenbereich der Schule von Vorteil. Dort konnten wir die Lüftungskanäle mit nur 50 mm Abstand zur Decke montieren, sodass die Raumhöhe nicht allzu stark eingeschränkt wurde“, berichtet Werner Hutner.

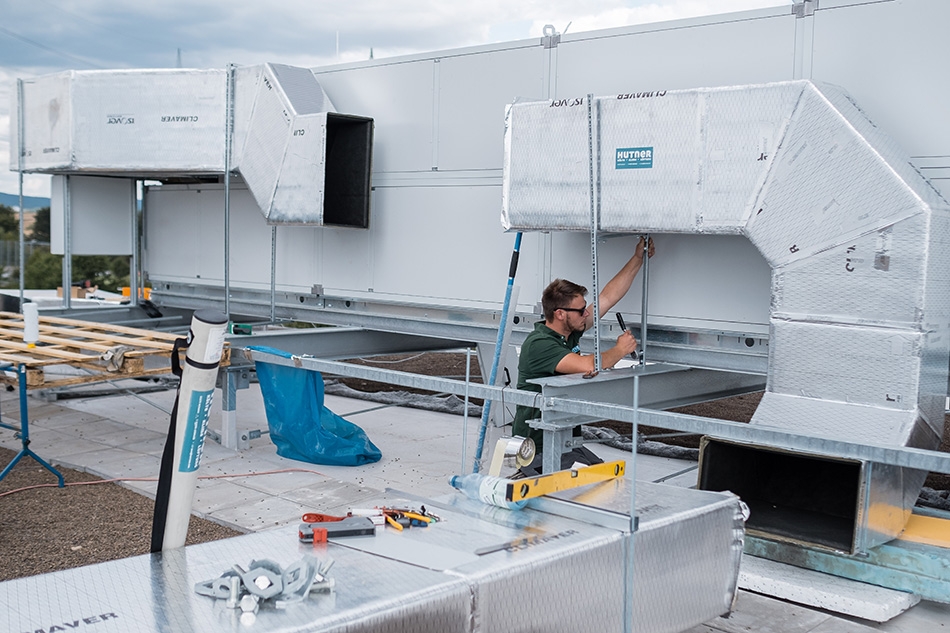

Neben den innenliegenden Lüftungskanälen verlaufen einige Kanäle auch außerhalb der Stahlmodule. Für die temporäre Nutzung über zwei Jahre hinweg wird der Witterungsschutz der eingesetzten Kanäle ausreichend sein. Das im Fassadenbereich angebrachte Fassadensegel schützt die Kanäle zusätzlich vor Witterungseinflüssen. Die Verarbeitung konnte entsprechend analog zu den Innenräumen durchgeführt werden.

Die in der neuen Grundschule entstandenen Lüftungskanäle erfüllen höchste Anforderungen in Sachen Schallschutz. Gleichzeitig sind die CLIMAVER A2 neto Platten nichtbrennbar (Euroklasse A2-s1, d0), erfüllen die Anforderungen gemäß M-LüAR und sind ohne Weit

Wichtig für den Schulbetrieb: Ruhe

Für den Schulbetrieb nicht minder von Bedeutung waren die schallschutztechnischen Eigenschaften aller verbauten Anlagen. Der Einsatz des Climaver Systems leistete auch hier einen signifikanten Beitrag zur Schaffung einer lärmfreien Umgebung. Störende Vibrationen sind so gut wie ausgeschlossen und der über die Kanäle übertragene Schall wird auf ein nahezu nicht mehr wahrnehmbares Niveau reduziert (Schallabsorptionsgrad αP = 0,75 bei 500 Hz gemäß EN ISO 354 und 11654).

Climaver bietet so einen weit besseren Schallschutz als herkömmliche, gedämmte Lüftungsleitungen aus Stahlblech. „In Riedberg konnte dadurch auf den Einsatz von zusätzlichen Schalldämpfern verzichtet werden. Auch dies zahlte sich natürlich wiederum positiv auf die vorhandene Raumhöhe aus.“

Die in der neuen Grundschule entstandenen Lüftungskanäle erfüllen damit höchste Anforderungen in Sachen Schallschutz. Gleichzeitig sind die Climaver A2 neto Platten nichtbrennbar (Euroklasse A2-s1, d0), erfüllen die Anforderungen gemäß M-LüAR und sind ohne Weiteres im Bereich von Flucht- und Rettungswegen einsetzbar. Da Lüftungskanäle mit Climaver darüber hinaus deutlich ressourcenschonender sind als herkömmliche, isolierte Klimakanäle aus Metall, stellt das System eine besonders nachhaltige Lösung dar – gerade auch für Gebäude, die nur temporär genutzt werden sollen, ein zusätzlicher Vorteil.

„Sicherlich gibt es, im Vergleich zum herkömmlichen Lüftungskanalbau, die eine oder andere Umstellung bei der Verarbeitung. So entfallen zum Beispiel die sonst üblichen Rundbögen, dafür können aus den Climaver Platten aber leicht passende Formstücke hergestellt werden. An den Verbindungsstellen werden die Kanale nicht wie üblich verschraubt, sondern durch den vorhandenen Stufenfalz ineinandergesteckt und mit Climaver Aluminium-Klebeband verklebt. Dies ist vor allem in beengten Bereichen ein großer Vorteil. Dank des geringen Gewichts der Platten gehen die Arbeiten einfach wesentlich schneller von der Hand, sodass auch ambitionierte Bauablaufpläne präzise eingehalten werden können“, so das Fazit von Klimaprofi Werner Hutner.
