Vallox ValloFlex: Luftverteilsystem für Berliner Stadtquartier Am Tacheles
Auf einer Nutzfläche von rund 85.000 Quadratmetern vereint das Stadtquartier Am Tacheles in Berlin die Bereiche Wohnen, Arbeiten, Einkaufen und Kultur. Zehn Gebäude, darunter sieben individuell gestaltete Wohngebäude und drei Bürogebäude sowie zwei öffentliche Plätze, füllen das Gebiet zwischen Friedrichstraße, Oranienburger Straße und Johannisstraße.

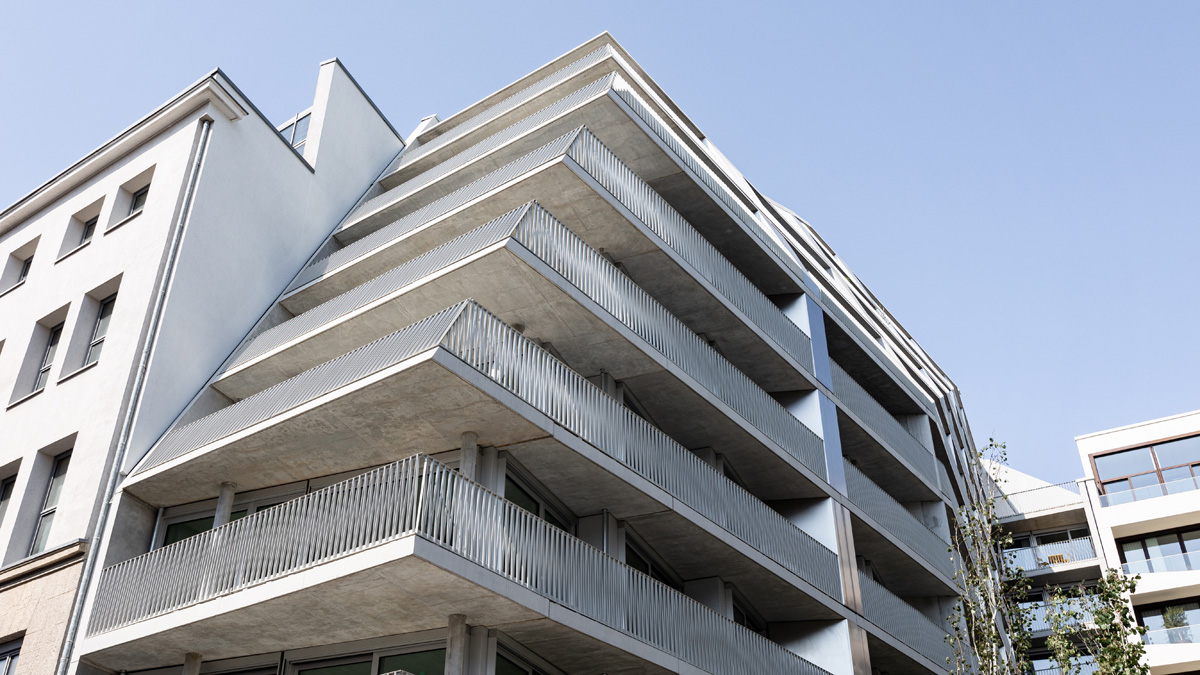

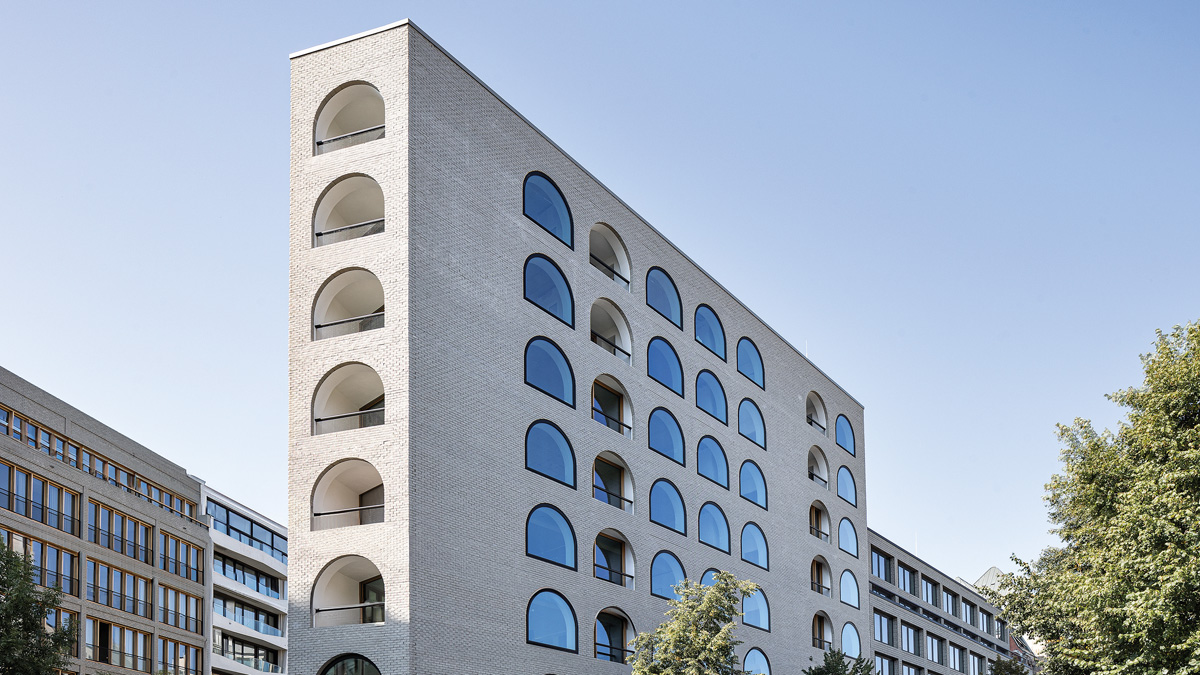

Für Aufsehen erregt die außergewöhnliche, kosmopolitische Architektur. So beeindrucken die Gebäude mit ihren individuellen Außenfassaden, die jedoch in Summe ein harmonisches Gesamtkonzept ergeben.
Umfangreiche Bauarbeiten
Berühmt wurde das Stadtquartier Am Tacheles zu DDR-Zeiten durch das gleichnamige Künstlerhaus Tacheles. Da das Gelände jedoch stark vom Zweiten Weltkrieg gezeichnet war, blieb es weitestgehend ungenutzt. 2014 erwarb der europaweit agierende Investment-Manager Aermont Capital das Areal mit dem Ziel, etwas Außergewöhnliches zu schaffen.
Der Projektentwickler pwr development setzt dazu auf das renommierte Schweizer Architekturbüro Herzog & de Meuron, das den städtebaulichen Masterplan entwickelte. 2016 starteten die Bauarbeiten: Das 23.346 Quadratmeter große Grundstück wurde zunächst mit archäologischer Begleitung tiefenenttrümmert: Bagger beseitigten die Gebäudereste der alten Friedrichstraßenpassage, um Platz für die Baugrube zu schaffen.
2018 begannen die Rohbauarbeiten der insgesamt zehn Neubauten. Ab 2022 waren die ersten Wohnungen und Gewerbeeinheiten schließlich bezugsfertig.
Hohe Anforderungen
Die Anforderungen an das Innenraumklima waren hoch: Ein zentrales Lüftungssystem sollte für jederzeit frische Raumluft sorgen und die Bausubstanz langfristig erhalten. Auch Pollen, Feinstaub sowie die großstädtische Geräuschkulisse sollten dadurch draußen bleiben. Für seine hohen Ansprüche an allergiefreundliches Wohnen wurde das Projekt Am Tacheles als erstes Immobilienprojekt weltweit mit dem sogenannten ECARF-Qualitätssiegel zertifiziert, welches von der Europäischen Stiftung für Allergieforschung verliehen wird.
Bauseitig bestand zudem die Anforderung, dass die Luftverteilung für die 261 Wohneinheiten äußerst platzsparend und kompakt sein sollte. Im Mehrgeschosswohnungsbau steht nur wenig Platz für das Rohrsystem, die Verteilerkästen und die Schalldämmung zur Verfügung. Gleichzeitig stellte die Innenarchitektur weitere Anforderungen: Die Luftauslässe und Ventile sollten sich möglichst elegant und unauffällig in die Räumlichkeiten integrieren, wie in die hochwertigen Parkettböden. Für die Luftverteilung im Stadtquartier Am Tacheles entschied sich das ausführende Ingenieurbüro Liebert Versorgungstechnik für den Frischluftspezialisten Vallox.
Das ValloFlex Luftverteilsystem mit Flat Boxen sorgt effizient für die wohnungsweise Frischluftverteilung innerhalb der Geschosse. Die Flat Box vereint sechs Komponenten – je zwei Verteilerkästen, Schalldämpfer, Volumenstromregler – in nur einem kompakten Gehäuse.
Passgenaue Installation
Die ValloFlex Lüftungsrohre wurden in allen 261 Wohneinheiten mit je 25 bis 360 m² Fläche verlegt. Dank der flexiblen ValloFlex Rohrtypen – Rundrohre und Ovalrohre – konnte das Luftkanalsystem an die baulichen Gegebenheiten angepasst werden. Die Luftverteilung erfolgt mit dem doppelwandigen ValloFlex Rohrsystem absolut hygienisch dank lebensmittelechtem Kunststoff und der glatten, antibakteriellen Innenhaut.
Die Vallox Flat Boxen sorgen für geringen und kalkulierbaren Platzbedarf in den mehrgeschossigen Gebäuden. „Statt vieler einzelner Komponenten, wie Verteilerkästen, Schalldämpfer, Volumenstromregler, ist mit der Flat Box nur eine kompakte Schnittstelle nötig“, so Außendienstmitarbeiter Walter Kelm. „Das sorgt für weniger Planungs- und Montageaufwand.“
Die Flat Boxen wurden in der abgehängten Decke installiert. Von dort aus regeln sie den individuellen Frischluftbedarf für jede Wohneinheit. Mit einer dreifach höheren Einfügungsdämpfung von 23 dB bei 250 Hz gegenüber konventionellen Schalldämpfern sorgen sie für eine nahezu geräuschlose Luftverteilung. Bedarfsgeführt über Fühler, Zeitprogramm oder Stufenschaltung regelt die smarte Schnittstelle das Raumklima komfortabel und energieeffizient. Ein optionaler VOC-Sensor regelt die Luftmengen in Abhängigkeit der Luftqualität.
Design-Lüftungsgitter
Für jedes Wohngebäude mit seiner individuellen Innenarchitektur galt es, die passenden Luftauslässe auszuwählen. Lüftungsspezialist VALLOX konnte dank umfassendem ValloFlex Ventilprogramm überzeugen: Die sichtbaren Teile des Luftverteilsystems wurden mit Design-Gittern und Ventilen den Anforderungen entsprechend detailliert geplant und individuell ergänzt.
In den Gebäuden Frame, Joux und Vert integrieren sich die Luftauslässe dezent in den Parkettboden. Hierbei wurde das rechteckige ValloFlex Classic Design-Bodengitter VBGE 1 als Sonderanfertigung aus dem Parkett herausgearbeitet: „Ein qualifizierter Parkettleger fräste dazu mit einer modernen CNC-Fräse die entsprechenden Teile aus dem Holz“, erzählt Walter Kelm.
Das begehbare Design-Gitter wurde bündig in den Parkettboden vor den Fensterflächen eingelassen. Die schmalen, parallel angeordneten Luftschlitze erzeugen eine dezente, puristische Optik. Im Haus Laika wiederum unterstützen runde Luftauslässe aus Edelstahl den modernen Industrie-Look der Wohnungen.
