Free-Cooling Kaltwassersätze für IT-Kühlung

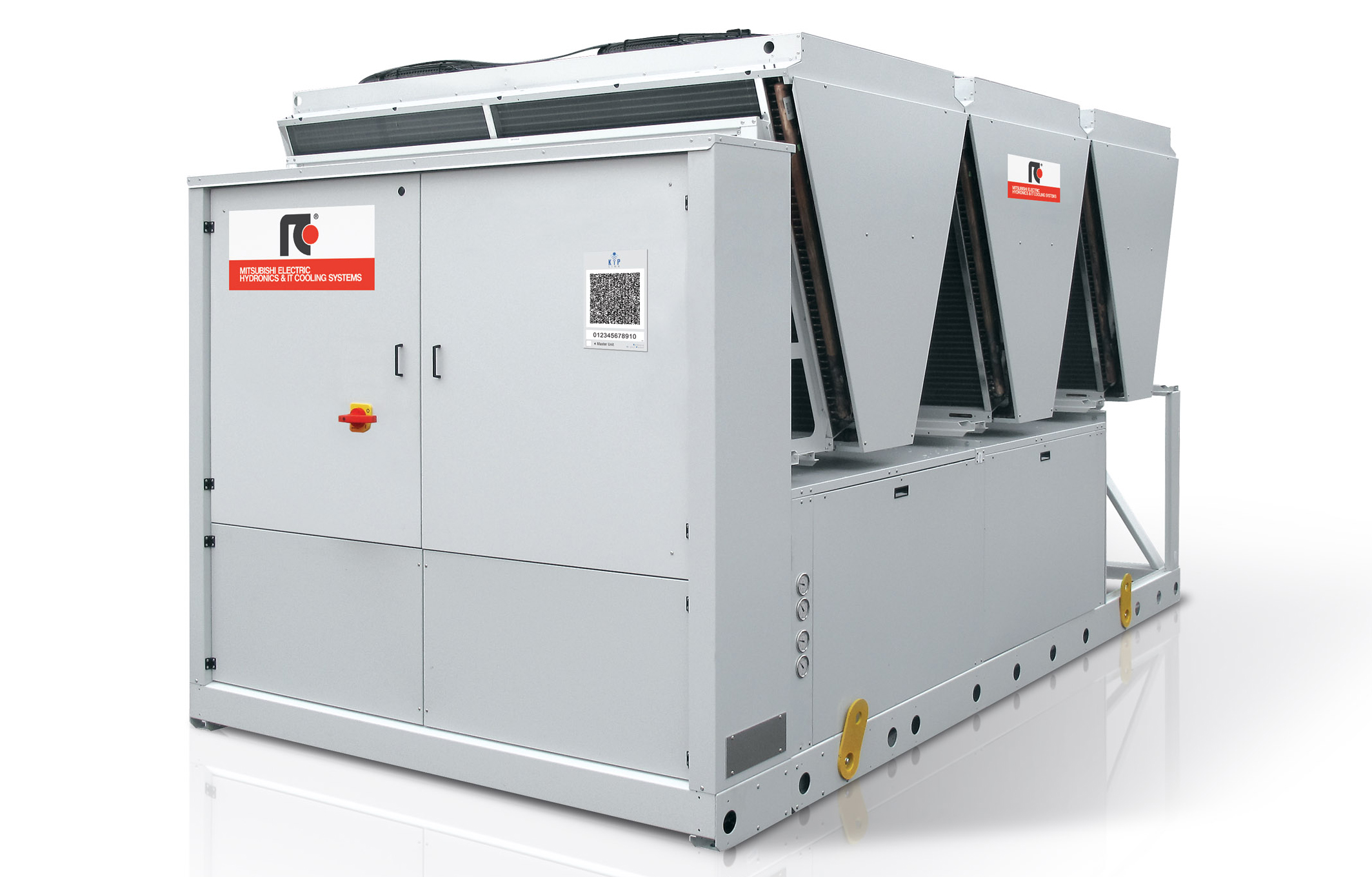

Eine neue Serie an Kaltwassersätzen mit Freikühlfunktion für die Kühlung von IT-Anlagen und Rechenzentren hat jetzt die RC Group - eine Marke von Mitsubishi Electric - vorgestellt. Die NR-FC-Z Serie bedient die Anforderungen des Marktes nach höheren Temperaturen in Rechenzentren und Serverfarmen. Konsequent wurden Systemaufbau, Ausstattung, Betriebsdaten und Regelung auf die spezifischen Bedingungen der IT-Kühlung ausgelegt. Mit Möglichkeiten zur mechanischen, hybriden und freien Kühlung ausgerüstet, arbeiten die neuen Kaltwassersätze ganzjährig besonders energieeffizient. Auch der Einsatz zur Prozesskühlung ist mit dieser Serie möglich. Die Kälteleistung der Geräte mit Scroll-Kompressoren reicht von 364 bis 978 kW.

Durchschnittlich in 97 % der Betriebszeit soll der Kaltwassersatz im Hybrid- oder vollständigem Freikühlbetrieb arbeiten.

Neben der Notwendigkeit mit hohen Wassertemperaturen zu arbeiten, ist insbesondere ein großes wasserseitiges delta-T für die Wirtschaftlichkeit des Kaltwassersatzes wichtig. Liegt das delta-T bei Anwendungen im Komfortbereich bei rund 5 - 6 K, kann der neue Kaltwassersatz ein delta-T von bis zu 11 K realisieren. Das bedeutet einen geringeren Wasservolumenstrom und damit eine reduzierte Leistungsaufnahme der Pumpen. Die hohen Wassertemperaturen von bis zu 24 °C im Geräteaustritt und das delta-T von bis zu 11 K ermöglichen es, bei ca. 33 °C mit dem hybriden Freikühlbetrieb zu beginnen. Das macht sich wiederum positiv in den Betriebskosten bemerkbar. Ein weiterer Vorteil des reduzierten Volumenstroms stellt die Renovierung dar. So kann bei steigenden Lasten im Rechenzentrum durch ein bestehendes Rohrleitungsnetz eine größere Kälteleistung gefördert werden.

Ausstattung und Versionen

Ausgestattet sind die Produkte in 14 Leistungsgrößen u. a. mit 4 - 6 Scroll-Kompressoren in zwei oder drei Kältekreisläufen. Im Vergleich zur Vorgänger-Serie konnte der Einsatzbereich der Free-Cooling Kaltwassersätze deutlich vergrößert werden. Die Bandbreite reicht jetzt von –40 °C bis +48 °C. Zur Anbindung an eine Gebäudeleittechnik waren bislang schon Modbus, LonWorks und BACnet MS/TP sowie BACnet-over-IP möglich. Jetzt sind Konnex, Modbus over IP, SNMP und M-NET hinzugekommen.

Erstmals bietet die neue Serie standardmäßig eine Regelungsmöglichkeit von Kaskaden mit bis zu 16 Free-Cooling Kaltwassersätzen. Mit einem dynamisch wechselnden Master Kaltwassersatz können hierbei 16 Free-Cooling Kaltwassersätze im LAN-Netzwerk verbunden werden. Diese lassen sich mit insgesamt 20 Gruppen mit bis zu 16 Klimaschränken zu einem Gesamtsystem kombinieren. Gleichzeitig ist die Verteilung der Kühllasten nach verschiedenen Programmmustern variierbar. In diesem Geräteverbund können beispielsweise Stand-by-Geräte und auch Prioritäten für einzelne Kaltwassersätze mit spezieller Ausrüstung festgelegt werden. In einem sogenannten Smart LAN lassen sich auch die eingesetzten Klimaschränke anbinden. Dadurch ist eine Anpassung des Sollwertes (Adaptive Set Point Control) bei reduzierter Leistung im Rechenzentrum umsetzbar. Dies senkt nochmals den Energieverbrauch des Gerätes und der Freikühlbetrieb kann bereits frühzeitig starten.

Eine breite Auswahl an optionalen Ausstattungen macht die neue Serie zu einer individuell an die jeweilige Aufgabenstruktur anpassbaren Lösung. Dazu gehören z.B. drehzahlgeregelte oder Standard-Pumpen, EC-Ventilatoren, verschiedene Beschichtungen der Wärmetauscher sowie eine teilweise Wärmerückgewinnung.

Drei Akustik-Versionen ermöglichen in den Ausprägungen Standard, Acoustical enclosure und Super low noise die individuelle Anpassung an die jeweiligen Vorgaben. Reduzierungen des Schallpegels um bis zu 9 dB(A) sind möglich. Über die Nacht-Funktion reduziert das Gerät die Drehzahl der Ventilatoren, wodurch sich ein um bis zu 3 dB(A) geringerer Schallpegel ergibt. Darüber hinaus stehen eine Kompakt- und eine Hoch-Effizienz Ausführung zur Verfügung. Die Hoch-Effizenz Ausführung ist mit EC Ventilatoren ausgestattet. Wie bei allen anderen Serien des Herstellers können die schallreduzierte- und die Effizienz Ausführung auch miteinander kombiniert werden.

Die optionale Fast Restart Funktion garantiert, dass nach einem Spannungsausfall das Gerät bereits nach 52 Sekunden wieder 100 % Kühlleistung erbringen kann. Die Möglichkeit der doppelten Spannungsversorgung erhöht die Betriebssicherheit. Auf Wunsch können im Produkt erstmals auch Pumpen und ein Pufferspeicher integriert werden. Darüber hinaus ist eine sogenannte No Gykol-Version verfügbar, die es erlaubt, im Verbraucherkreislauf ohne Glykol zu arbeiten.
