Venturi Düse
Was ist eine Venturi-Düse?
Eine Venturi-Düse ist ein einfaches, aber faszinierendes Gerät, das in verschiedenen technischen Bereichen eingesetzt wird. Im Kern basiert sie auf dem Prinzip der Geschwindigkeits- und Druckveränderung von Flüssigkeiten und Gasen in Rohren mit unterschiedlichen Querschnitten. Diese Düsen sind wesentlich für Prozesse, bei denen eine präzise Steuerung von Strömungsgeschwindigkeit und Druck erforderlich ist.
Grundlagen der Venturi-Düse
Bernoulli-Gleichung: Das Herzstück des Verständnisses
Die Bernoulli-Gleichung ist das wissenschaftliche Fundament der Venturi-Düse. Sie beschreibt, wie sich der Druck in einem strömenden Fluid verändert, wenn sich die Geschwindigkeit ändert. Formal ausgedrückt lautet die Gleichung mit Beachtung des rho Wertes:
Druck + 0.5 * rho * Geschwindigkeit^2 = Konstante
Hierbei steht rho für die Dichte des Fluids. Diese Gleichung zeigt, dass es an Stellen höherer Fließgeschwindigkeit zu einer Druckabsenkung kommt und umgekehrt.
Das Funktionsprinzip
Das Funktionsprinzip einer Venturi-Düse basiert auf einer Verengung im Rohr, die zu einer Erhöhung der Strömungsgeschwindigkeit und einer Verringerung des Drucks an dieser Stelle führt. Diese Veränderung wird als Differenzdruck bezeichnet und ist für viele Mess- und Regelungsfunktionen entscheidend.
Anwendungsgebiete der Venturi-Düse
Venturi-Düsen finden durch ihre Funktion in vielen Bereichen Anwendung. Ein paar Beispiele sind:
- Durchflussmessung: In der Industrie zur Messung der Strömungsraten von Flüssigkeiten und Gasen.
- Abgasreinigung: In der Umwelttechnik zur Reduzierung von Schadstoffen.
- Luftfahrt: Früher in Flugzeugen zur Erzeugung von Unterdruck.
Wie funktioniert ein Venturi Strömungsteiler?
Ein Venturi Strömungsteiler nutzt das Prinzip der Druckdifferenz, um Flüssigkeiten oder Gase in unterschiedliche Ströme zu teilen. Es ist ein effektives Mittel, um genaue Mengen ohne bewegliche Teile zu verteilen.
Im folgenden Bild sehen Sie einen Querschnitt der eine Wasser-Strömung in einem Rohr darstellt.
Aufbau und Design einer Venturidüse

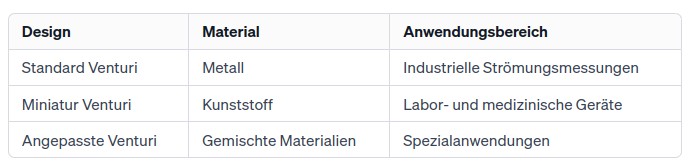

Venturdüsen können in verschiedenen Designs und Materialien hergestellt werden, um spezifische Anforderungen zu erfüllen. Die folgende Tabelle zeigt einige der gängigen Konstruktionen:
Vorteile und Nachteile der Venturidüse
Venturidüsen bieten viele Vorteile wie Genauigkeit und Zuverlässigkeit. Allerdings können sie bei falscher Anwendung oder Design auch zu Problemen wie ein zu hoher Staudruck und Druckverlust führen.
Häufig gestellte Fragen
Funktioniert der Venturi-Effekt mit Luft?
Ja, der Venturi-Effekt funktioniert auch mit Luft. Der Effekt gilt universell für alle Fluide, einschließlich Luft. Daher findet der Venturi-Effekt Anwendung in verschiedenen luftbezogenen Technologien und Systemen.
Was ist der Unterschied zwischen dem Venturi-Effekt und dem Bernoulli-Prinzip?
Der Venturi-Effekt ist eine spezifische Anwendung des Bernoullieffekts ist, das sich auf die Strömung in einem Rohr mit einer Verengung konzentriert. Das Bernoulli-Prinzip ist hingegen eine allgemeine Erklärung zur Beschreibung der Beziehungen zwischen Druck, Geschwindigkeit und Höhe in einer strömenden Flüssigkeit oder einem Gas.
