Wie funktioniert eigentlich ein Strömungswächter in Flüssiggasanlagen?

In welchen Flüssiggasanlagen sind Strömungswächter Pflicht?

Die Sicherheitsarmatur ist in sämtlichen privat genutzten Behälteranlagen Pflicht, die in den Anwendungsbereich der TRF 2012 fallen. Das heißt: Wann immer ein Flüssiggastank, umgangssprachlich auch als Propangastank bekannt, für die Privatanwendung aufgestellt wird, muss ein Gasströmungswächter in der Leitungsanlage installiert sein.

Die Größe des Tanks spielt keine Rolle. Neben den Behälteranlagen existieren in Deutschland die Flaschenanlagen. Aber nicht in jede Anlage mit einer 5-, 11- oder 33-kg-Gasflasche muss ein Gasströmungswächter.

In den Anwendungsbereich der TRF 2012 fallen lediglich Installationen für den Haushaltsbereich, beispielsweise wenn ein Privatanwender seinen Gasherd über eine Flüssiggasflaschenanlage betreiben möchte. Und: Auch nur bei Anlagen mit einer 3-kg-Gasflasche, normgerecht gesagt: größer als 16 kg Füllgewicht, ist der Gasströmungswächter Pflicht.

Wo wird der Strömungswächter in der Gasleitung installiert?

Grundsätzlich gibt es bei den Behälteranlagen zwei Möglichkeiten.

• Entweder ist der Gasströmungswächter Bestandteil der Hauptabsperreinrichtung, die vor oder nach der Hauseinführung sitzen kann.
• Oder der Gasströmungswächter ist als Einzelkomponente in die Rohrleitung integriert, muss dann aber ebenfalls nahe der Hauptabsperreinrichtung installiert sein.

Heiko Drexel, Servicetechniker beim Flüssiggasspezialisten GOK, hat hierzu einen Praxistipp: „Wenn der Installateur die Hauptabsperreinrichtung in Kombination mit dem Gasströmungswächter nach der Hauseinführung einsetzt, sollte er darauf achten, dass er eine Armatur mit integrierter thermischer Absperreinrichtung (TAE) verwendet. Am Kennzeichen ‚T‘ ist zu erkennen, dass es sich um eine solche Armatur handelt.“

Bei den Behälteranlagen lässt sich zwischen einstufiger und zweistufiger Druckregelung unterscheiden, was aber keine gravierenden Unterschiede für die Installation des Gasströmungswächters zur Folge hat.

• Wird der Druck bereits am Tank durch den Regler auf 50 mbar reduziert (einstufig), sitzt die Sicherheitseinrichtung zumeist in der Nähe der Hauseinführung – häufig direkt in der Hauptabsperreinrichtung integriert.

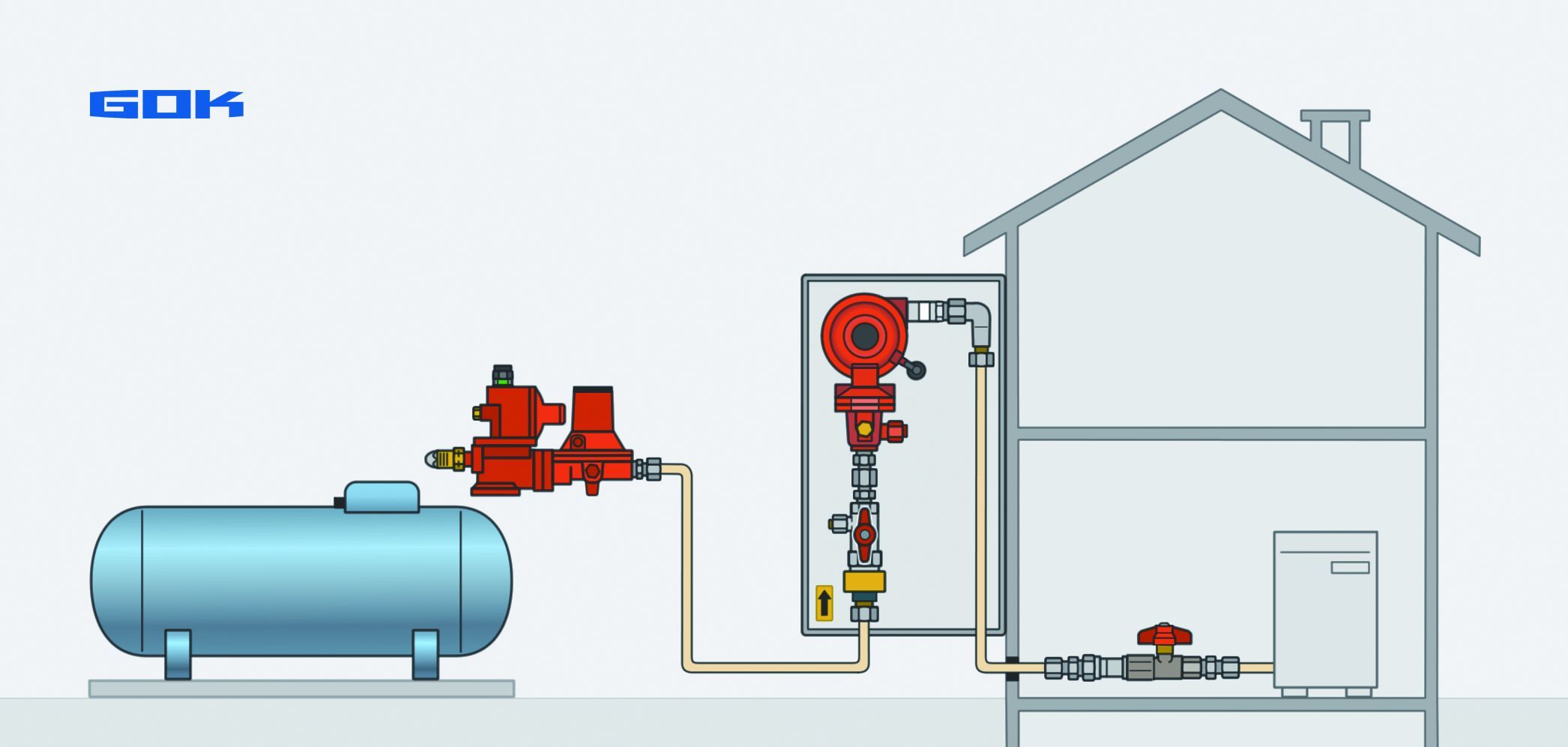

• Verfügt die Anlage über einen Vorstufenregler am Tank und zusätzlich über einen Niederdruckregler in der Nähe der Hauseinführung, ist der Gasströmungswächter relativ oft Bestandteil im abschließbaren Hausanschlusskasten.

Flaschenanlagen: Egal ob eine Ein- oder Mehrflaschenanlage installiert wird, der Gasströmungswächter sitzt bei den Flaschenanlagen immer zwischen dem Ausgang des Druckreglers und der Leitung. Von dieser Installationsposition aus lässt sich die gesamte nachfolgende Leitung überwachen.

Der Gasströmungswächter verfügt über eine kleine Überströmöffnung. Erst wenn durch diese genügend Gas in die nachfolgende Leitung geströmt ist und sich ein Druckausgleich eingestellt hat, kann sich die Sicherheitseinrichtung öffnen und den gesamten Gasdurchfluss freigeben.

Aufgrund dieses zunehmenden Drucks gibt ein Federmechanismus den Gasdurchfluss frei. Der Gasströmungswächter bleibt während des Betriebes der Anlage mit Gasmengen, die den Nenndurchfluss nicht überschreiten, geöffnet. Beschädigt nun aber jemand die nachfolgende Leitung beabsichtigt oder unbeabsichtigt, sinkt der Druck rapide.

Dieser Druckabfall wiederum bewirkt, dass der Federmechanismus den Gasdurchfluss absperrt. „So ein Druckabfall muss übrigens nicht immer unbedingt durch eine Beschädigung hervorgerufen werden“, betont Drexel. Auch das Lösen einer Verschraubung oder das Entfernen eines Stopfens könne bewirken, dass der Gasströmungswächter die Gaszufuhr unterbricht.

Das ist bei der Auswahl zu beachten

Anschluss: Selbstredend müssen die Anschlüsse zu der Einbausituation und deren Gegebenheiten passen. Sowohl für Behälter- als auch Flaschenanlagen gibt es spezielle Ausführungen mit jeweils darauf abgestimmten Anschlussvarianten.

Nenndurchfluss: Welchen Nenndurchfluss der Gasströmungswächter haben muss, ist abhängig von der Dimensionierung der Rohrleitung und vor allem davon, welche Gasmenge am angeschlossenen Verbrauchsgerät ankommen muss. Prinzipiell können zur Dimensionierung zwei Verfahren verwendet werden:

• Diagrammverfahren für Einzelzuleitung aus Kupfer-, Edelstahl- oder Präzisionsstahlrohr
• Tabellenverfahren

Genauere Infos zu beiden Verfahren bietet die TRF 2012, und im Lieferprogramm des Unternehmens GOK findet sich für nahezu jeden Anwendungsfall der passende Gasströmungswächter.

Einbaulage: Die Sicherheitseinrichtung gibt es für zwei Einbaulagen: Entweder der Gasströmungswächter ist vorgesehen für die Installation waagerecht bzw. senkrecht nach oben oder senkrecht nach unten.

Müssen bestehende Anlagen nachgerüstet werden?

Bestehende Flüssiggasanlagen müssen nicht grundsätzlich mit einem Gasströmungswächter nachgerüstet werden. Nur bei neu konzipierten und errichteten sowie wesentlich veränderten Anlagen muss der Gasströmungswächter vorhanden sein.

Aber: Nur weil die Sicherheitseinrichtung bei Bestandsanlagen nicht vorgeschrieben ist, heißt das nicht, dass der Einsatz nicht vielleicht sinnvoll sein kann.

Auf den Punkt gebracht

Der Gasströmungswächter sorgt sowohl in Flüssiggasanlagen mit Tank als auch in Anlagen mit Gasflasche für ein hohes Maß an Sicherheit. Dennoch ist er – speziell bei Behälteranlagen – kein Allheilmittel und hat aufgrund der Installationsposition eine kleine Schwachstelle: Nur die Leitung nach dem Gasströmungswächter wird überwacht.

Das heißt, dass die Leitung zwischen Gastank und Hauptabsperreinrichtung, in deren Nähe die Sicherheitseinrichtung meist installiert ist, nicht überwacht wird. Doch auch hier schafft eine im Behälterdruckregler integrierte Sicherheitseinrichtung namens UPSO Abhilfe. Sie überwacht die Leitung zwischen Druckregler und Gasströmungswächter.

www.gok.de

Dieser Beitrag ist zuerst erschienen in SBZ 4-2018.
