Roto AL Designo STS: Verdecktes Drehkipp-Beschlagprogramm von Roto Aluvision

Nicht sichtbare Beschlagteile sorgen für ein puristisches Fensterdesign. War bislang zusätzlich die Flächenbündigkeit von Blend- und Flügelrahmen gewünscht, entwickelte Roto dafür in der Vergangenheit jeweils kundenspezifische Beschlaglösungen. Nun stellt das Unternehmen mit dem Roto AL Designo STS eine verdeckte Standardlösung zur Verfügung, die auch für flächenbündige Profilsysteme geeignet ist.

Für Bauelemente mit geringem Freimaß

Die Drehkurve des neuen Drehkipp-Beschlags ermöglicht das kollisionsfreie Öffnen eines flächenbündigen Fensterflügels oder einer Lüftungsklappe selbst bei geringem Freimaß. Auch in sehr schmalen Profilen bleibt der AL Designo STS unsichtbar.

Schneller und einfacher mit Montagekeilen

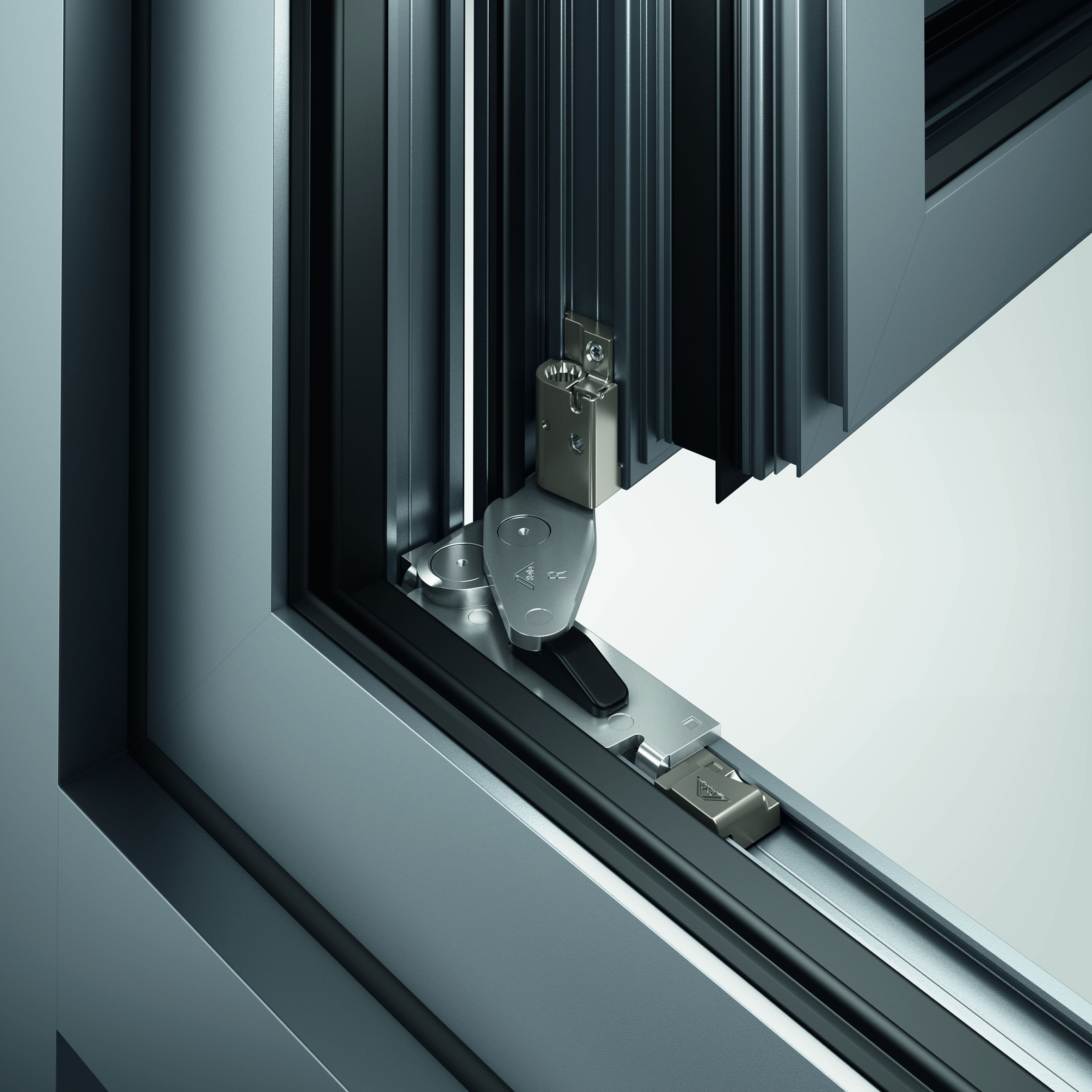

 Auch dem Fensterhersteller biete der Beschlag Vorteile, hier vor allem bei der Montage.Das Befestigungskonzept für Axer und Ecklager des AL Designo STS vereinfache und beschleunige den Anschlag erheblich, so der Hersteller. Die Bandseite werde nicht mehr mittels Nutensteinen geklemmt. Stattdessen treibe der Monteur lediglich Montagekeile ein. Axer bzw. Ecklager seien damit fixiert.

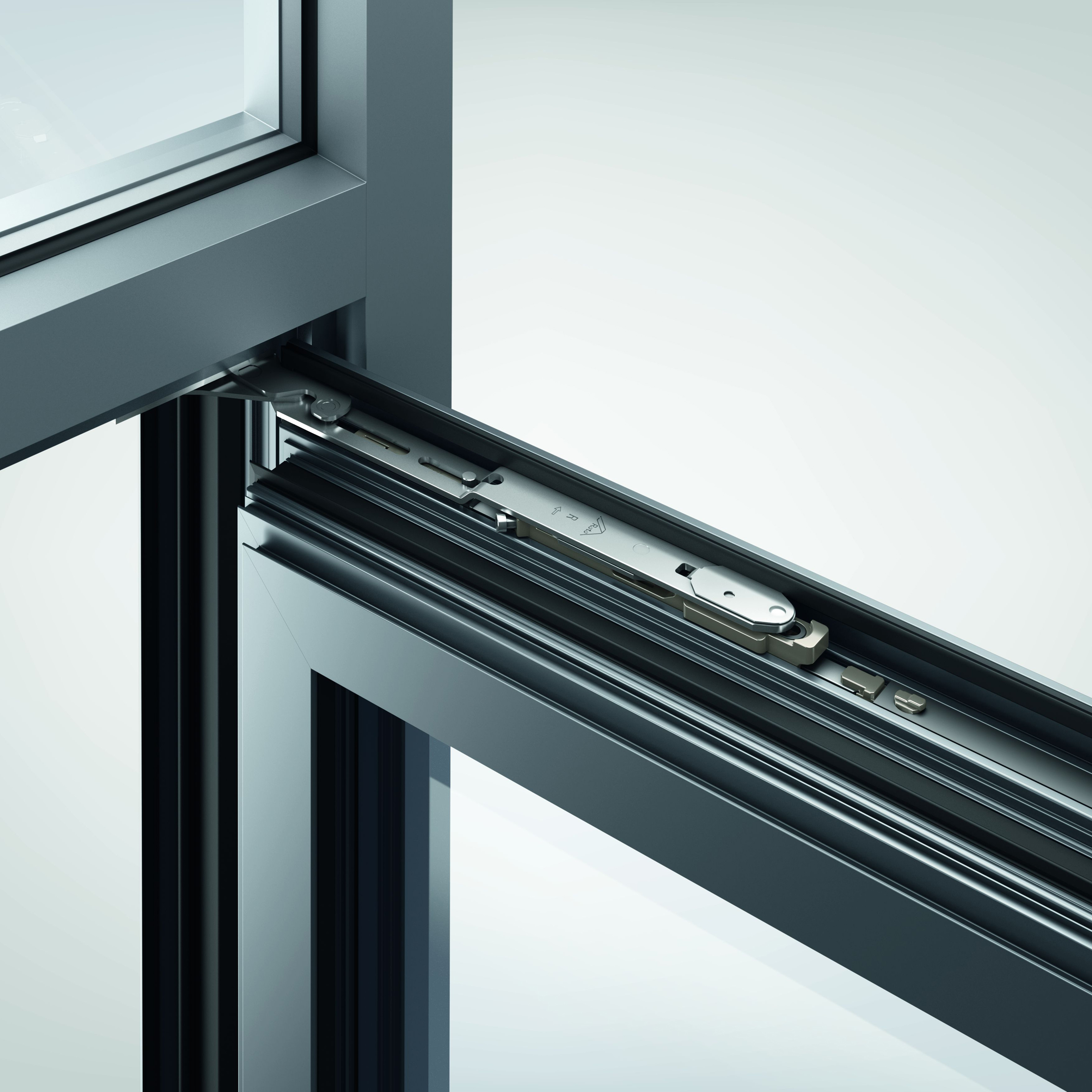

Neu ist auch die Scherenführung des AL Designo STS, erklärt Kosog weiter. Eine geänderte Rastfeder nehme Spiel aus dem System. Ein neu entwickeltes Dämpfungselement entkoppele den metallischen Kontakt der Bauteile. Dadurch würden auffällige Geräusche reduziert, die bei herkömmlichen Drehkipp-Beschlägen während der Bedienung auftreten könnten.

Korrosionsschutz durch Edelstahl

Da seine Stanzbauteile aus Edelstahl gefertigt werden, sei der AL Designo STS die richtige Wahl auch dann, wenn Beschlag und Fenster extremen Witterungsbedingungen und besonderen Belastungen ausgesetzt sind, unterstreicht Kosog die hohe Korrosionsbeständigkeit.

Selbst in weniger als 100 Meter vom Meer entfernten Gebäuden bliebe ein mit diesem Drehkipp-Beschlag ausgerüstetes Bauelement dauerhaft funktionssicher. Dies hätten Laborprüfungen bewiesen. Gleiches gelte für Gebiete mit starken Emissionen aus Abluftsystemen von Schwer- oder chemischer Industrie.

Bis 80 kg Flügelgewicht

Ausgelegt und geprüft sei der neue AL Designo STS für bis zu 1.300 mm breite und 2.700 mm hohe Aluminiumelemente mit einem Flügelgewicht bis 80 kg, die aus einem Profilsystem mit der Rahmennut V.01 gefertigt werden, so die Einordnung durch den Hersteller. Der maximale Öffnungswinkel eines Elements liege bei 100°. Kompatibel sei die neue Bandseite mit sämtlichen Verschlussvarianten aus dem Roto AL-Beschlagbaukasten.

Abhängig von der Wahl des Axers habe der Flügel eine Kippweite von standardmäßig 130 bzw. 150 mm. Soll die Kippweite auf 100 mm begrenzt werden, könne hierzu ein Kippweitenbegrenzer passend zum Axer eingesetzt werden. Auch die Kombination mit unterschiedlichen Öffnungsbegrenzern von Roto sei möglich.
