Schüco: Schiebesystem-Plattform ASE 60/80

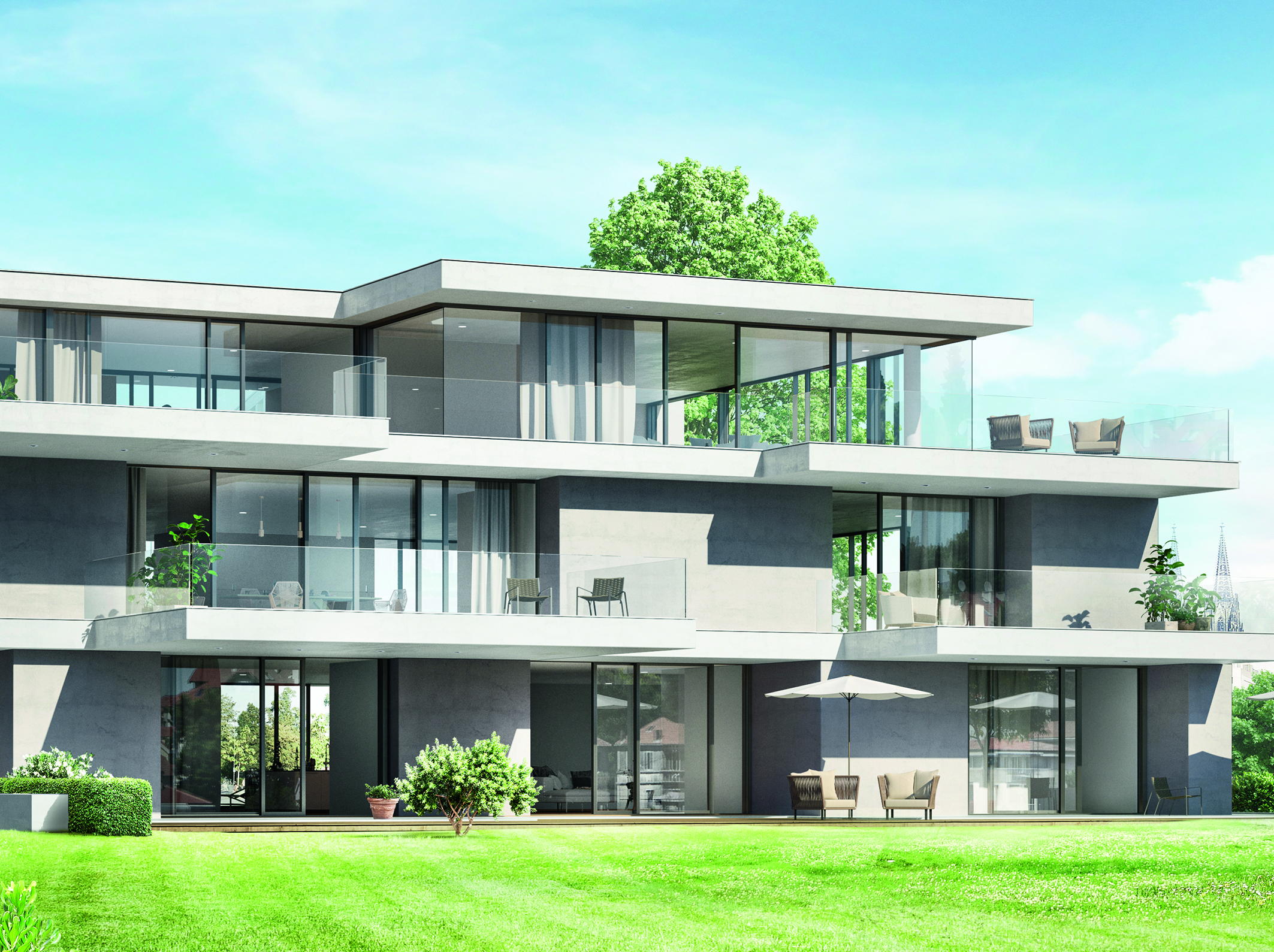

Die Schiebesystem-Plattform ASE 60/80 (Aluminium Sliding Elements, 60 und 80mm Bautiefe) basiert auf Multifunktionsprofilen, mit denen eine optimale Gleichteileverwendung möglich ist. 13 verschiedene Öffnungsvarianten lassen sich mit wenigen Halbschalen innerhalb der jeweiligen Bautiefe realisieren und geben Gestaltungswünschen mehr Spielraum.
So lassen sich neben den zwei- und dreigleisigen Ausführungen auch attraktive eingleisige Varianten wie z.B. der Typ 1A realisieren. In beiden Bautiefen sind großformatige Elementdimensionen bis zu 3,50m Höhe und Flügelgewichte bis zu 200kg und 350kg realisierbar – ab 2019 sogar bis zu 500kg. Das System ASE 60 erreicht einen Wärmedämmwert von Uf 2,2 W/(m2K). Für spezielle Anforderungen bis hin zum Passivhausniveau ist das System ASE 80.HI verfügbar, das Glasstärken bis 60mm aufnehmen kann.
Design Line für schlanke Ansicht
Neben der Standard Line beinhaltet die Schiebesystem-Plattform ASE 60/80 eine Design Line. Dieser Begriff steht für sehr schlanke Ansichten durch ein optionales filigranes Verhakungsprofil mit einer Ansichtsbreite von nur 40mm. Weiterhin steht eine bodengleiche Design Line Schwelle zur Verfügung, die ohne Einstand oder Erhebung perfekt für den barrierefreien Austritt auf z. B. die Terrasse geeignet ist. Durch eine verdeckte Beschlagsnut sind zudem technische Komponenten wie Beschlag oder Isolierschäume nicht mehr sichtbar.
Sicherheit und Bedienkomfort
Integrierte SmartStop- und SmartClose-Module sorgen für Sicherheit bei der Bedienung. Sie bremsen den Flügel ab und unterstützen den Schließvorgang. Je nach Version wird der Flügel auch automatisch in die geschlossene Position gezogen.
Bei der Hebe-Schiebe-Variante unterstützen zwei weitere Module die Bedienung beim Heben und Absenken des Fahrflügels. Beim Anheben wird die Bedienung durch eine integrierte Bedienhilfe mittels Federkraft unterstützt. Beim Schließen und Absenken werden Flügel und Bediengriff durch einen Griffdämpfer zeitgleich gedämpft. Diese beiden Module sorgen für eine komfortable Bedienung auch bei großen Formaten und Gewichten.
Noch leichter wird die Handhabung ab Oktober 2018: Mit dem mechatronischen Schüco TipTronic Beschlag lassen sich die Elemente dann auch automatisch bedienen.
Modulares Beschlagsystem
Bei der Schüco Schiebesystem-Plattform ASE 60/80 lässt sich das Beschlagsystem als Schiebe- und als Hebe-Schiebe-Beschlag einsetzen, hier ergeben sich Synergieeffekte für den Metallbauer. Dabei schließt das System zuverlässig in die im Blendrahmen montierten Riegelbolzen.
Je nach Ausführungstyp wird Einbruchhemmung bis Widerstandsklasse RC2 erreicht - mit Einhandbedienung. Wer auch im geöffneten Zustand des Flügels auf klares und puristisches Design Wert legt kann sich für eine Variante entscheiden, bei dem die Riegelbolzen im Flügel integriert sind. Die zentrale Beschlagsnut erlaubt dabei eine ausgewogene Gewichtsverteilung im Fahrflügel und sorgt dadurch für optimale Laufeigenschaften und eine leichtgängige Bedienung.
Fertigung und Montage
Die Verarbeitung der beiden Systeme ASE 60 und ASE 80.HI ist identisch. Damit ist die projektspezifische Auswahl der richtigen Bautiefe für die Fertigung flexibler geworden. Mittels vorkonfektionierter Bauteile erfolgt die Fertigung schneller und sicherer. So sind z. B. Kunststoff-Profile mit integrierten Dichtungen und Blendrahmen mit anextrudierten Rinnenprofilen erhältlich. Die Eckverbinder können wahlweise mit Nägeln oder Schrauben verarbeitet werden.
Das obere Führungsprofil für den Flügel wird direkt in den Blendrahmen geklipst und mit deutlich weniger Schrauben als bisher fixiert. Optionale schlanke Verhakungsprofile mit integrierten Abdeckleisten und optionalen Magnetdichtungen ermöglichen ebenfalls eine deutlich kürzere Fertigungszeit. Im Vergleich zum Vorgängersystem ASS 70.HI beträgt beim Öffnungstyp 1A die Fertigungszeitreduzierung bis zu 15%.
