ATK 601 von BWM: Passivhauszertifizierte Fassadenunterkonstruktion

Die Abstandsdübelkonstruktion ATK 601 ist eine Systemlösung aus BWM Unterkonstruktion und Fischer SXRL Langschaftdübeln. Das Abstandssystem ATK 601 vereint hohe energetische Anforderungen an die Wärmedämmung mit großen, zu überbrückenden Wandabständen. Die Tragkonstruktion wurde für die sichtbare und verdeckte Befestigung von großformatigen Fassadenplatten aus unterschiedlichen Werkstoffen, aber auch von Formstücken, Profilblechen oder kleinformatigen Platten konzipiert. Sie eignet sich für VHF-Konstruktionen (vorgehängte hinterlüftete Fassaden), deren Vorsatzschalen nicht belastet werden dürfen, sowie für vollflächig vorgedämmte Wände. Es können, je nach baulichen Gegebenheiten, ebenso Sanierungen von Putz- und Wärmedämmverbundsystemen vorgenommen werden, ohne diese zu entfernen. Sonderabfall und dessen aufwendige örtliche Entfernung lassen sich somit vermeiden.

Weniger Wärmebrücken und große Wandabstände

ATK 601 eignet sich für alle Konstruktionen, die nach dem „Wandwinkelprinzip“ dauerhaft und sicher befestigt werden. Sie besitzt hohe Haltekräfte und ermöglicht Fest- und Gleitpunkte für den sicheren Lastabtrag ohne Querzüge.

Ein weiterer großer Vorteil ergibt sich aus der horizontalen, wie vertikalen Montage. Dazu wird das System um 90 Grad gedreht. Die ATK 601 kommt ohne seitliche Aussteifungen oder Abhänger aus und ist mit den bekannten BWM-Systemkonstruktionen kompatibel.

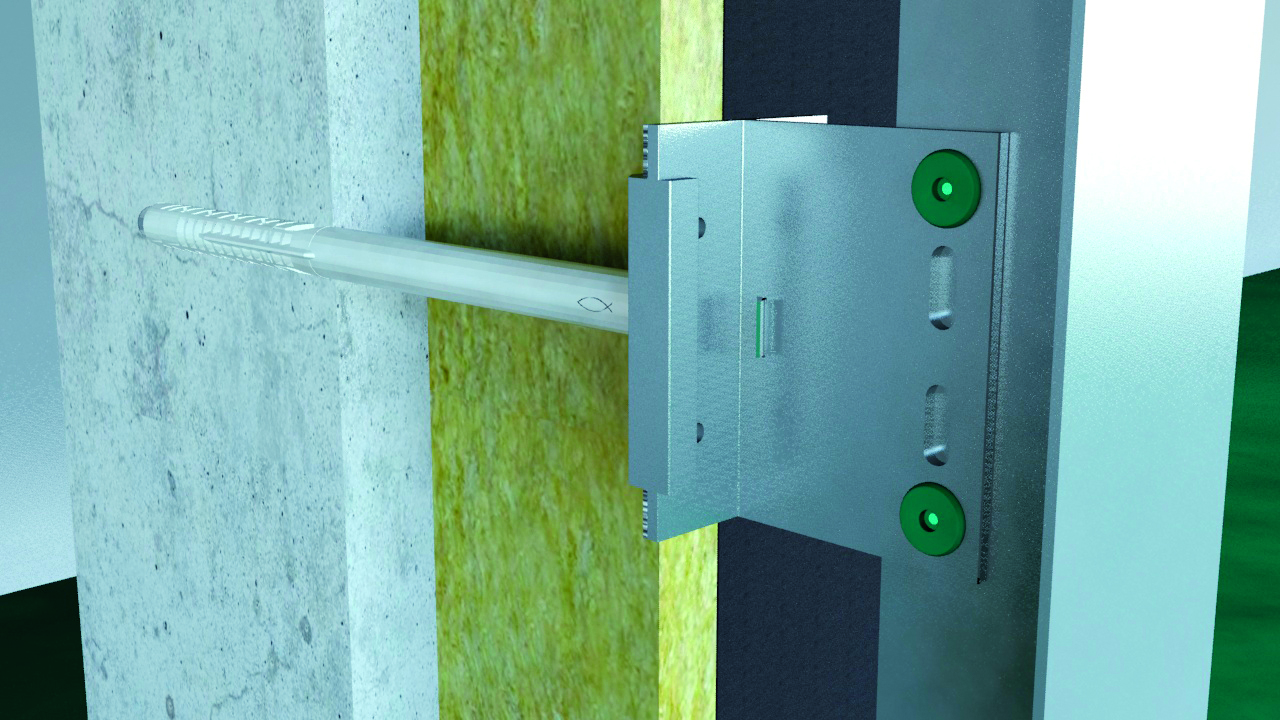

Das System lässt sich nach gültigen Normen und Richtlinien statisch berechnen. Bei Bedarf übernimmt BWM die Bemessung der benötigten Komponenten. Außerdem trägt der Hersteller mit energieeffizienten Unterkonstruktionssystemen zur Umsetzung nachhaltiger Gebäudekonzepte bei. Die vertikalen Profile aus hochwertigem Aluminium zur Aufnahme der Fassadenbekleidung werden über Fischer SXRL Langschaftdübel durch die Dämmebene hindurch in der tragenden Wand verankert. Beim Durchdringen des Wärmedämmverbundsystems erzeugt die Befestigungslösung eine wesentlich geringere Wärmebrücke als herkömmliche Wandhalterlösungen. Nahezu wärmebrückenfreie VHF-Konstruktionen lassen sich so schnell und nachhaltig umsetzen.

Der SXRL ist für Anwendungen zugelassen, die auf Druck beansprucht werden, wie Fassadenkonstruktionen, die ohne Wandhalter auf Abstand montiert werden, und verfügt über die ETA für Mehrfachbefestigungen von nicht tragenden Systemen.

Einfache und schnelle Montage

Mit dem Tragsystem ATK 601 lassen sich VHF-Konstruktionen besonders einfach und schnell befestigen. Sowohl die Abstandskonstruktion, bestehend aus hochwertigen Haupt- und Zwischenprofilen, als auch die Befestigung können besonders leicht verarbeitet werden. Ein weiterer Pluspunkt ist dessen zentrische Lasteinleitung. Statt der bisherigen Verwendung von speziellen Abstandsdübeln beschränkt sich die Befestigung der neuen ATK 601 auf standardisierte Systemdübel.
