Sonnenschutz mit Raffstoren: Einsatzgrenzen durch Wind

16.08.2018

Wenn es um den optimalen Sonnenschutz geht, sind Raffstore mit dem Blick auf vernünftige Baugrößen und dem Verlangen nach Tageslicht eine Lösung. Doch wie kann der Wind und die Windgeschwindigkeit bei Raffstoren außen berücksichtigt werden?

Inhalt

© Warema

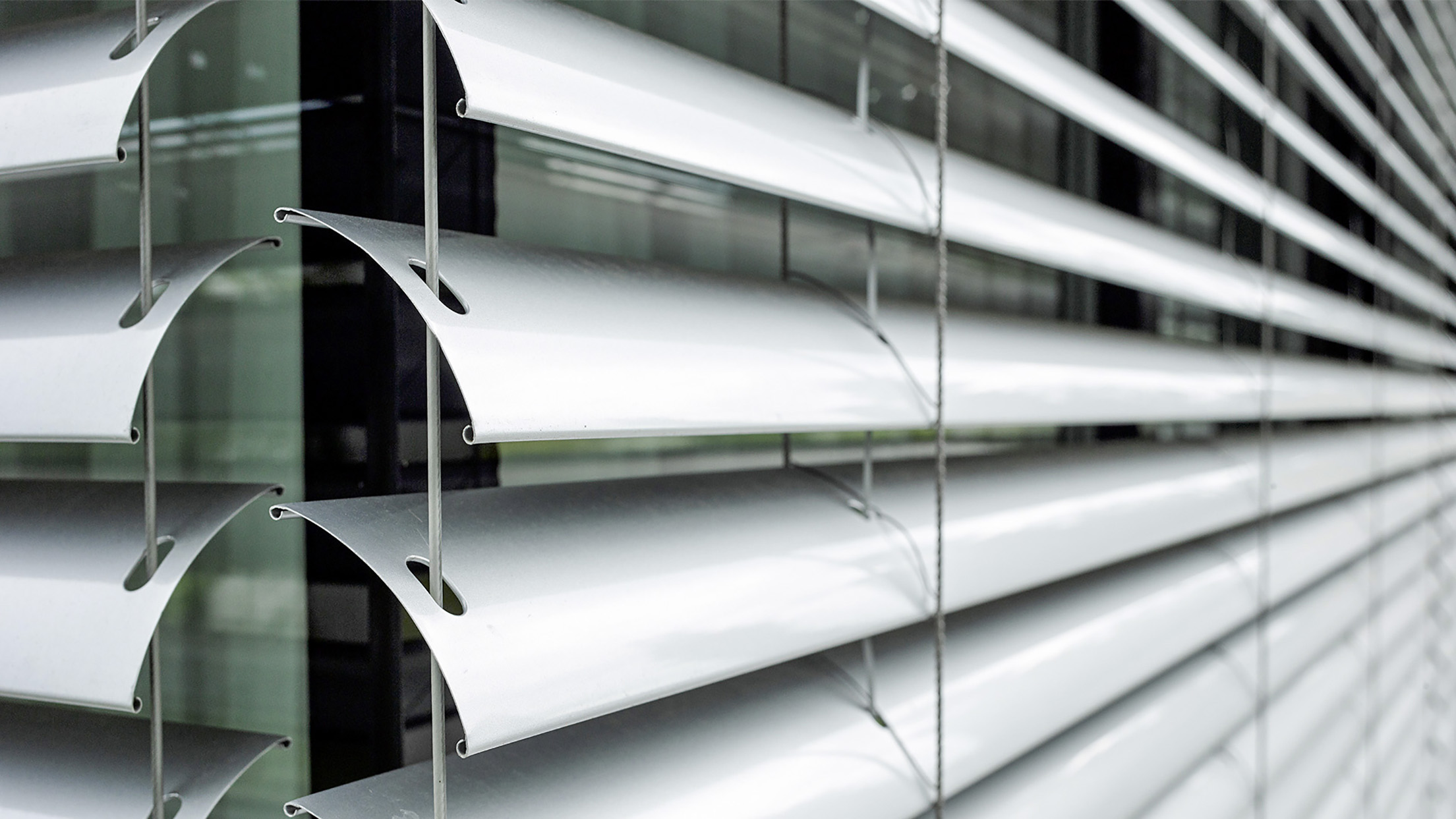

Seilgeführte Raffstoren werden dann eingesetzt, wenn geringe Pakethöhen realisiert werden sollen oder müssen.

Der IVRSA (Industrieverband Rolladen – Sonnenschutz – Antriebe) hat sich schon 2016 mit der Problemstellung Wind befasst, denn bei Raffstoren kann der Wert für Cp (Differenz zwischen Außen- und Innendruck bei den Lamellenbehängen) aufgrund der dynamischen Bewegungen des Behanges durch Wind und mögliche Lamellenverstellung stark schwanken.

Schon aus diesem Grund wäre die Festlegung einer Windgeschwindigkeit aufgrund des statischen Drucks, dem ein Raffstore außen standhalten soll, ungeeignet, um ihn zu beurteilen. Jedoch wird diese wesentliche Festlegung im Anhang A DIN EN 13659 getroffen.

Prüfungskriterien der Normung für Windstärke nicht geeignet

Obwohl auch der Untergrund, der Abstand zur Fassade, die Höhe bzw. mögliche Ecksituationen Einfluss auf die maximal mögliche Windgeschwindigkeit haben, wird dieses in der zuständigen Norm DIN EN 1932:2001 (Abschlüsse und Markisen – Widerstand gegen Windlast – Prüfverfahren und Nachweiskriterien) nicht berücksichtigt. Diese Einflussfaktoren besitzen aber einen signifikanten Einfluss auf die Windfestigkeit des jeweiligen Raffstores.

Die Norm (8.2.3 Anordnung und Maße des Prüfkörpers) beschreibt hier die Prüfung an einer festgelegten Prüfgröße (2000 mm x 2500 mm) und einen festgelegten statischen Druck. Schon damit ist eine Übertragbarkeit der geprüften Windklasse (DIN EN 13659 Tabelle 1 – Windwiderstandsklassen) auf abweichende Produkte nach der Produktnorm DIN EN 13659 nur schwer möglich.

Genau das hat zur Folge, dass die Hersteller für ihre Raffstoren bei Wind Einsatzempfehlungen angeben müssen, um einen fachgerechten und der örtlichen Einsatzsituation angemessenen Einsatz der Produkte zu ermöglichen.

Einsatzempfehlungen Wind des IVRSA

Um genau diese Werte für die Einsatzempfehlungen Wind auf realistische Grundlagen zu stellen, wurden durch eine Erhebung des IVRSA Einsatzempfehlungen für die Windgeschwindigkeiten in m/s ermittelt. Hierbei gelten klare Hinweise für den Geltungsbereich der vier Tabellen für die unterschiedlichen Arten von Raffstoren:

seilgeführte Flachlamellen
schienengeführte Flachlamellen
seilgeführte randgebördelte Lamellen
schienengeführte randgebördelte Lamellen

Tabellenwerte individuell an Raffstoren anpassen

Die angegebenen Windgeschwindigkeiten gelten für Raffstoren außen nur bei geschlossenen Fenstern und nicht bei Ecksituationen. Die angegebenen Werte in den Tabellen beziehen sich auf eine Montage, die einen Abstand von < 100 mm zur Fassade hat. Die Tabellenwerte können bzw. müssen je nach Einbausituation erhöht oder gemindert werden. So kann z. B. bei einer Laibungsmontage der Tabellenwert auf den nächstgrößeren Wert erhöht werden (z. B. von 10 m/s auf 13 m/s) und dies bis zu einer maximalen Breite von 3000 mm.

Die Nutzung der vier Tabellen des IVRSA unterliegt bestimmten Bedingungen.

Auch mit Holzlamellen können Raffstoren ausgeführt werden, wenn es das Design erfordert.

Speziell geformte Lamellen optimieren die Steuerung des Tageslichtes.

Je nach Ausführung muss die Einsatzempfehlung bei einem Fassadenabstand > 100 (200) mm bis 300 mm der Tabellenwert auf den nächstkleineren Wert abgemindert werden, z. B. von 13 m/s auf 10 m/s. Bei einem Fassadenabstand von > 300 bis 500 mm muss um 2 Stufen abgemindert werden, z. B. von 13 m/s auf 8 m/s. Bei größeren Abständen kann die Tabelle nicht angewendet werden.

Geringere Materialstärken der Lamellen berücksichtigen

Beachtet werden muss auch, dass bei geringeren Materialstärken der Lamellen als 0,4 mm der Tabellenwert auf den nächstkleineren Wert abgemindert wird. Bei stark profilierten Lamellen wie z. B. Z- oder S-Form kann der Tabellenwert auf den nächstgrößeren Tabellenwert (max. 17 m/s) erhöht werden. Zusätzlich sind hier immer die Angaben der Hersteller zu beachten (z. B. zusätzliche Seilführungen und Wartungsintervalle).

Mit der Berücksichtigung der Einsatzempfehlungen des IVRSA sollten sich Architekten, Planer und Fachbetriebe im sicheren Bereich befinden, was die korrekte Montage von Raffstoren außen in Hinblick auf Wind und Windgeschwindigkeit angeht. Die Einsatzempfehlungen des IVRSA dürfen als allgemein anerkannte Regeln der Technik definiert werden.

Dieser Artikel ist zuerst erschienen in: GLASWELT 5-2018.
