BRÖTJE ergänzt die Aufstellung der BLW Mono.1
Ein Aufstellort für eine neue Wärmepumpe muss mehrere Faktoren berücksichtigen: Bei der Platzierung des Außengeräts gelten technische Mindestabstände. Auch Bodenverhältnisse, Leitungsführung, Schallschutz und gestalterische Aspekte beeinflussen die Auswahl.
BRÖTJE hat dafür Ergänzungssets für die Luft-Wasser-Wärmepumpe BLW Mono.1 entwickelt. Sie geben Installationsteams und Planern Spielraum bei der Platzierung des Außengeräts. Die Sets ergänzen die Außeneinheit des Monoblock-Modells und unterstützen die Installation auf nahezu jedem Untergrund.
Sockel schaffen die Basis

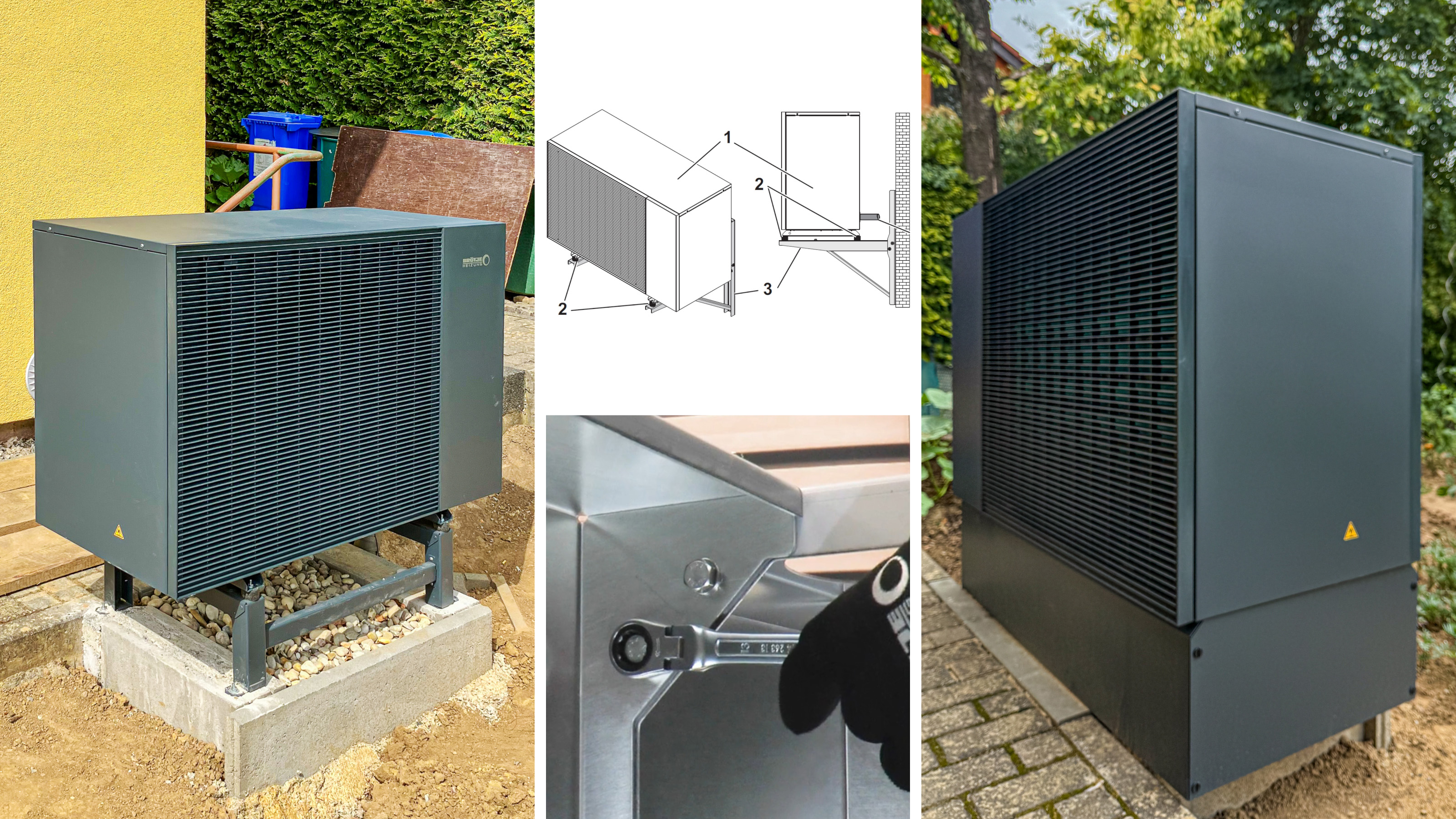

Den Anfang macht der Montagesockel SWP C. Er besteht aus leichtem Aluminium. Das Bauteil wird ins Erdreich eingebracht und mit Roll-Kies befüllt. So trägt es die Wärmepumpe auch in unebenem Gelände.

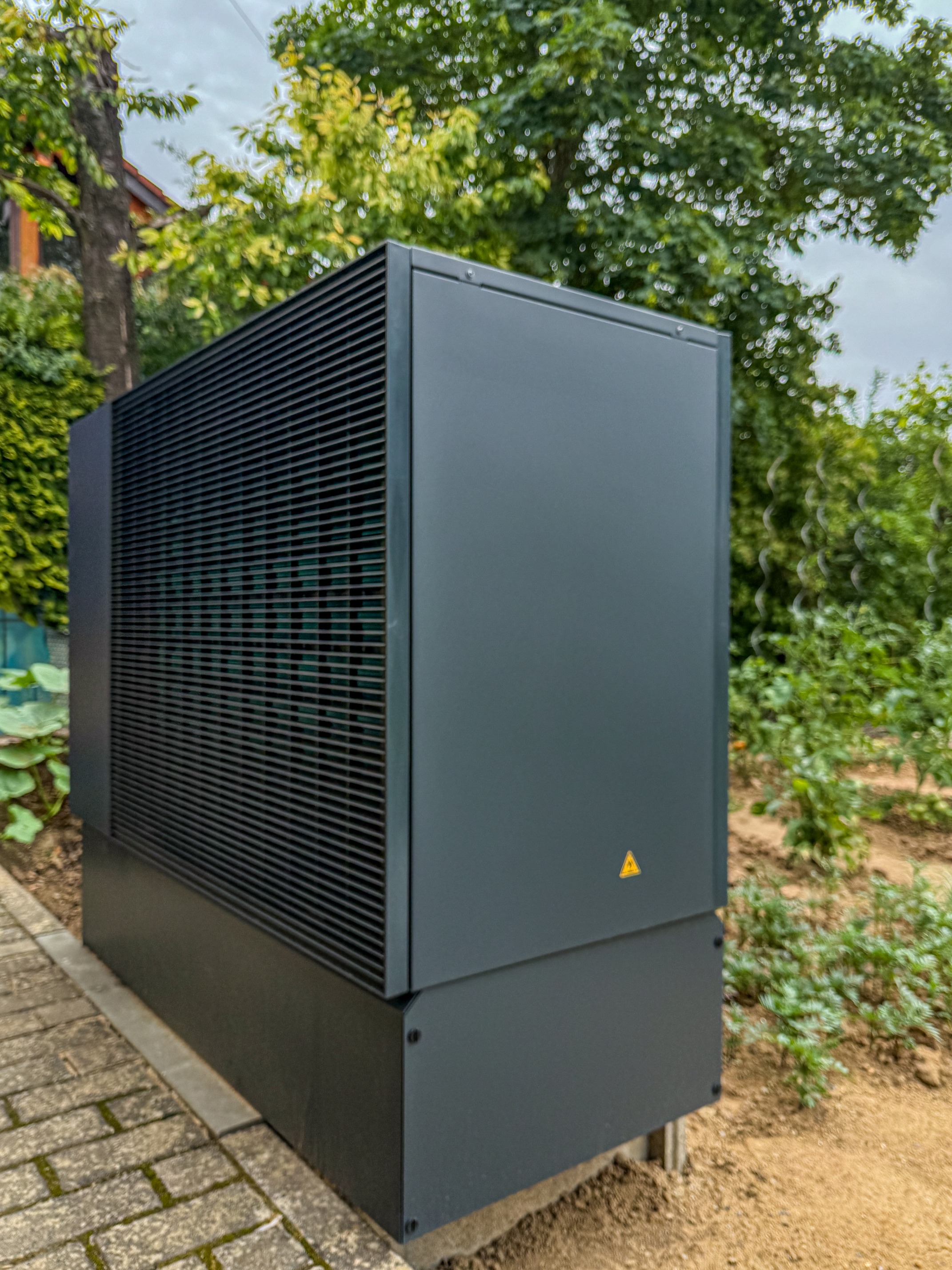

Darauf lässt sich der Designsockel DSWP montieren. Er ist anthrazitfarben lackiert. Alternativ kann der DSWP direkt auf einer stabilen Betonplatte mit Kondensatablauf befestigt werden. Damit stehen zwei Wege für die Aufstellung zur Verfügung: über den Montagesockel im Erdreich oder über eine Betonplatte.
Die beiden Sockel greifen damit die Bedingungen am Aufstellort auf.
Leitungen verlaufen auf zwei Wegen
Beide Sockel sind so aufgebaut, dass zwei Leitungsführungen möglich sind. Die hydraulischen Anschlüsse können auf der Rückseite der BLW Mono.1 anliegen. Sie können aber auch nach unten durch den Boden geführt werden. Das erweitert die Möglichkeiten für die Platzierung des Außengeräts.
Wird der Designsockel vorgebaut, bleibt die Erdleitung verdeckt. Die Leitungsführung verschwindet damit unter dem Gerät. Das betrifft die Variante, bei der die Anschlüsse nach unten durch den Boden geführt werden.
Verkleidung und Dämpfer ergänzen den Schutz
Für die Geräterückseite steht die Designverkleidung DVR zur Verfügung. Sie deckt den rückwärtigen Bereich der frei aufgestellten Wärmepumpe ab. Zugleich schützt sie die Rückseite vor Witterungseinflüssen. Damit bleibt das Gerät auch von hinten verkleidet.
Für die Schwingungsdämpfung bietet BRÖTJE einen Gummifuß an. Er kann die Schallemissionen der Wärmepumpe reduzieren. Zusätzlich steht die schwingungsdämpfende Wandhalterung WH SD C bereit. Sie ist für Außeneinheiten bis 180 Kilogramm mit einem einzelnen Gebläse ausgelegt.
Unabhängig von der gewählten Aufstellsituation läuft das Kondensat auf der Unterseite der Wärmepumpe ab. Es versickert im darunterliegenden Kiesbett. Der Ablauf bleibt damit an allen beschriebenen Varianten an der Geräteunterseite angeordnet.
Transporthilfe trägt das Außengerät

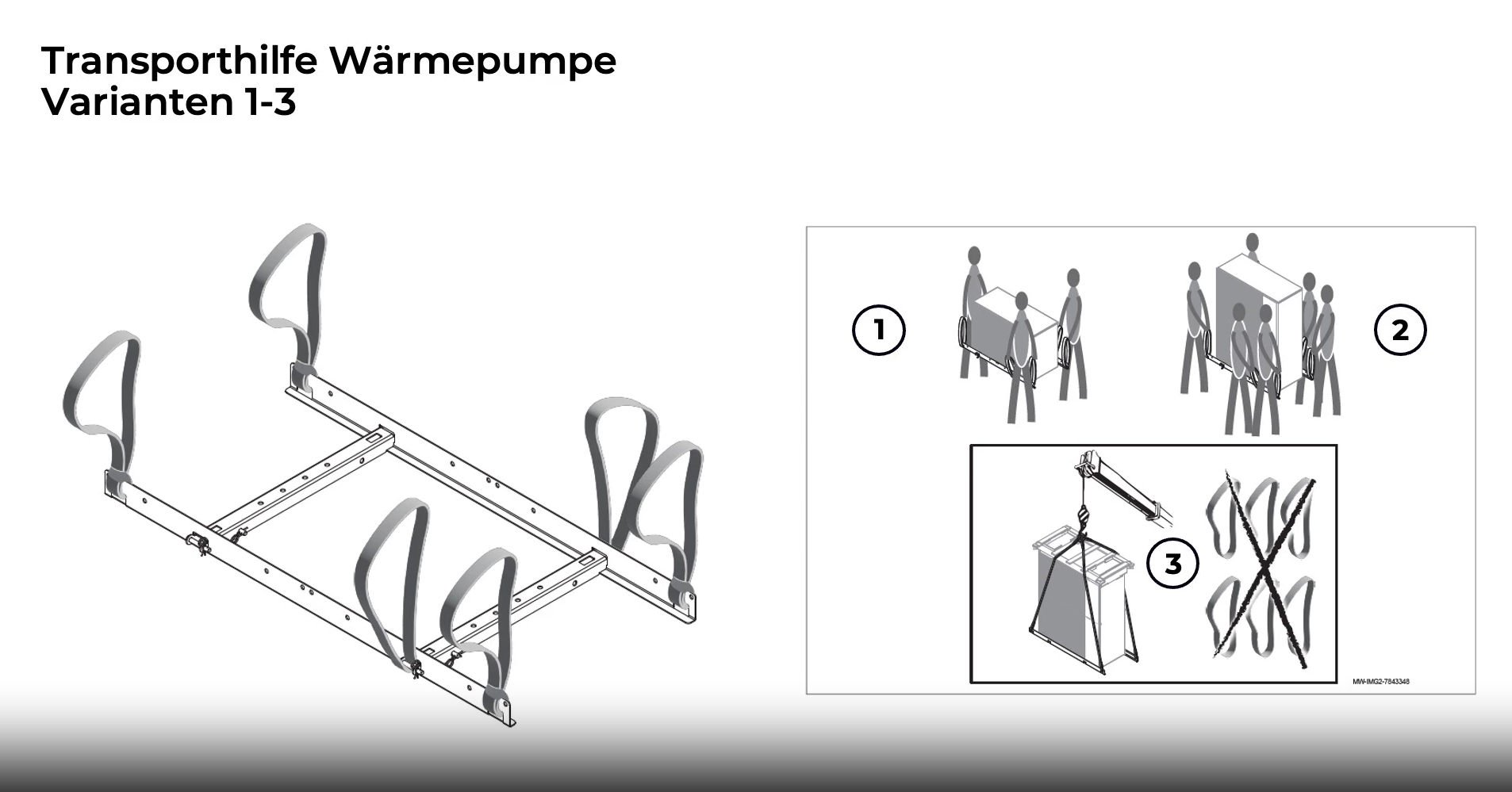

Für den Weg zum vorgesehenen Aufstellort ergänzt die wiederverwendbare Transporthilfe THWP das Zubehörprogramm. Stabile Gurte erlauben drei bis sechs Personen, die Last zu tragen. Das erleichtert den Transport des Außengeräts auf dem Weg zur Einbaustelle.
Die Transporthilfe lässt sich auch mit einem Kran einsetzen. Dafür können Gurte und Gestänge zu einer Hängevorrichtung zusammengefügt werden. Damit deckt das Zubehör nicht nur die Aufstellung am Bestimmungsort ab, sondern auch den Transport dorthin.
