Thermostatventil
Ein Thermostatventil ist ein Bauteil in der Heizungsanlage, das die Temperatur in einem Raum automatisch regelt. Es befindet sich in der Regel an jedem Heizkörper und besteht, wie der Name bereits sagt, aus einem Ventil und einem Heizkörperthermostat.
Ein Thermostatventil ermöglicht eine präzise Temperaturregelung in jedem Raum und spart Energie, da die Heizkörper nur dann warmes Wasser erhalten, wenn es tatsächlich erforderlich ist.
Thermostatventile gibt es in verschiedenen Ausführungen und Größen, um den unterschiedlichen Bedürfnissen von Heizungsanlagen gerecht zu werden. Sie sind in der Regel einfach zu installieren und können auch nachträglich in bestehende Heizungsanlagen eingebaut werden.
Wo werden Thermostatventile eingesetzt?
Thermostatventile werden in der Regel in Heizungsanlagen eingesetzt, um die Temperatur in jedem Raum individuell zu regeln und die Energieeffizienz der Heizung zu verbessern. Sie werden an jedem Heizkörper angebracht und können für verschiedene Arten von Heizungsanlagen verwendet werden, einschließlich zentraler Heizungssysteme, Fußbodenheizungen und Raumheizungen.
Thermostatventile können auch in Kombination mit anderen Heizungsreglern, wie beispielsweise Raumthermostaten oder Smart-Home-Systemen, verwendet werden, um eine präzise Temperaturregelung und automatische Steuerung zu gewährleisten.
Wie funktioniert ein Thermostatventil
Die Funktion eines Thermostatventil besteht im Grunde darin, die Raumtemperatur zu messen und den Durchfluss des Heizungswassers entsprechend zu regulieren. Es besteht aus zwei Teilen: dem Ventil und dem Heizkörperthermostat. Das Ventil ist ein mechanisches Bauteil, das den Durchfluss des Heizungswassers in den Heizkörper steuert. Das Heizkörperthermostat ist ein Temperaturfühler, der die Raumtemperatur misst.
Durchflussregelung & hydraulischer Abgleich
Beim hydraulischen Abgleich wird jedes Thermostatventil auf den korrekten Durchfluss eingestellt, um eine gleichmäßige Verteilung der Wärme zu gewährleisten. Beim hydraulischen Abgleich wird auch berücksichtigt, ob sich der Heizungskörper in der Nähe eines Fensters oder an einer Außenwand befindet, da hier eine höhere Wärmeabgabe erforderlich ist.
Thermostatkopf & Übertragungsstift
Der Thermostatkopf des Ventils, der auf den Ventilkörper aufgeschraubt wird, enthält den Thermostat sowie den Regler für die Temperatursteuerung. Der Thermostatkopf ist in der Regel so konzipiert, dass er einfach auf das Ventil aufgeschraubt werden kann und somit leicht austauschbar ist. Der Thermostatkopf ist in der Lage, die Raumtemperatur zu messen und den Durchfluss des Heizungswassers entsprechend zu regulieren.
Der Übertragungsstift dient dazu, die Bewegung des Thermostatkopfs auf das Ventil zu übertragen und damit den Wasserfluss zum Heizkörper zu regulieren.
Der Übertragungsstift ist im Inneren des Thermostatventils angeordnet und besteht aus einer Metall- oder Kunststoffstange, die mit dem Thermostatkopf verbunden ist. Wenn der Thermostatkopf die Raumtemperatur misst und die Temperatursteuerung entsprechend reguliert, bewegt sich der Übertragungsstift innerhalb des Ventils und reguliert den Wasserfluss zum Heizkörper.
Wasserfluss & Skalenring
Wenn also die Temperatur um Gebäude unter dem eingestellten Wert liegt, öffnet das Ventil den Wasserfluss in den Heizkörper und er gibt mehr Wärme ab. Wenn die Raumtemperatur den eingestellten Wert erreicht hat, schließt das Ventil den Wasserfluss und es wird weniger Wärme abgegeben.
Das Thermostatventil ist in der Regel mit einem Skalenring versehen, der die Temperatureinstellungen in Grad Celsius oder Fahrenheit anzeigt. Die Temperatur kann einfach durch Drehen des Skalenrings eingestellt werden.
Welche Ausführungen und Bauformen von Thermostatventilen gibt es?
Es gibt verschiedene Bauformen von Thermostatventilen, die sich in ihren Funktionen und Anwendung unterscheiden. Die häufigsten Bauformen sind:

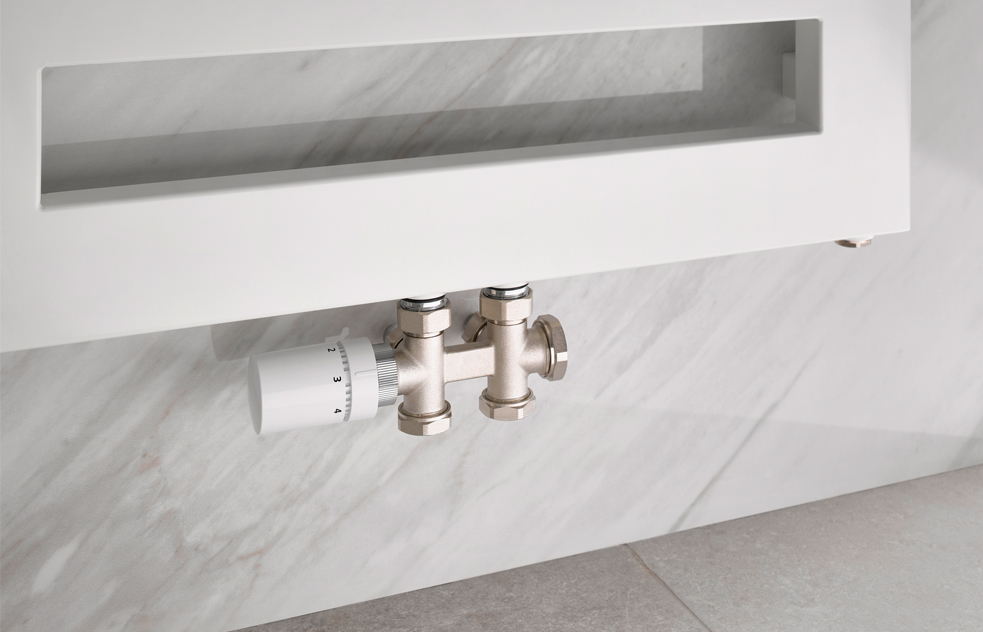

- Standard-Thermostatventil: Dies ist die am häufigsten verwendete Bauform. Es besteht aus einem Ventil und einem Thermostat, die miteinander verbunden sind und direkt auf den Heizkörper aufgeschraubt werden. Das Standard Heizkörperventil ist in verschiedenen Größen und Materialien erhältlich und kann für verschiedene Arten von Heizungsanlagen verwendet werden.
- Thermostatventil mit Fernfühler: Bei dieser Bauform wird der Temperaturfühler nicht am Heizkörper, sondern an einem anderen Ort im Raum platziert. Der Fernfühler ist über ein Kabel mit dem Ventil verbunden, das den Wasserfluss regelt. Dies ermöglicht eine präzisere Regelung der Raumtemperatur und vermeidet Einflüsse durch Wärmequellen in der Nähe des Heizkörpers.
- Thermostatventil mit elektronischer Steuerung: Diese Bauform nutzt eine elektronische Steuerung, um die Raumtemperatur zu regeln. Der Thermostat ist mit einem elektronischen Regler verbunden, der den Wasserfluss zum Heizkörper steuert. Diese Bauform ermöglicht eine präzise Temperaturregelung und kann auch in Smart-Home-Systeme integriert werden.
- Thermostatventil mit Voreinstellung: Diese Bauform ermöglicht es, den maximalen Wasserfluss zum Heizkörper einzustellen, um eine gleichmäßige Temperaturverteilung im Heizkreislauf sicherzustellen. Voreinstellbare Thermostate können nur vom Fachmann eingebaut werden.
Je nach Anwendungsbereich und Anforderungen können unterschiedliche Bauformen eingesetzt werden, um eine präzise Temperaturregelung und Energieeffizienz zu gewährleisten.
