Die Pivottüre von Air-Lux: Die rotierende Wand

20.01.2021

Sie ist die perfekte Lösung für großzügige Eingangsbereiche. Die Pivottüre von air-lux verbindet außergewöhnliches Design mit einer Öffnung von maximal 3 x 5m oder 1,5 Tonnen Gewicht. Das Besondere ist die Aktivdichtung mit Kompressor.

© Daniel Ammann

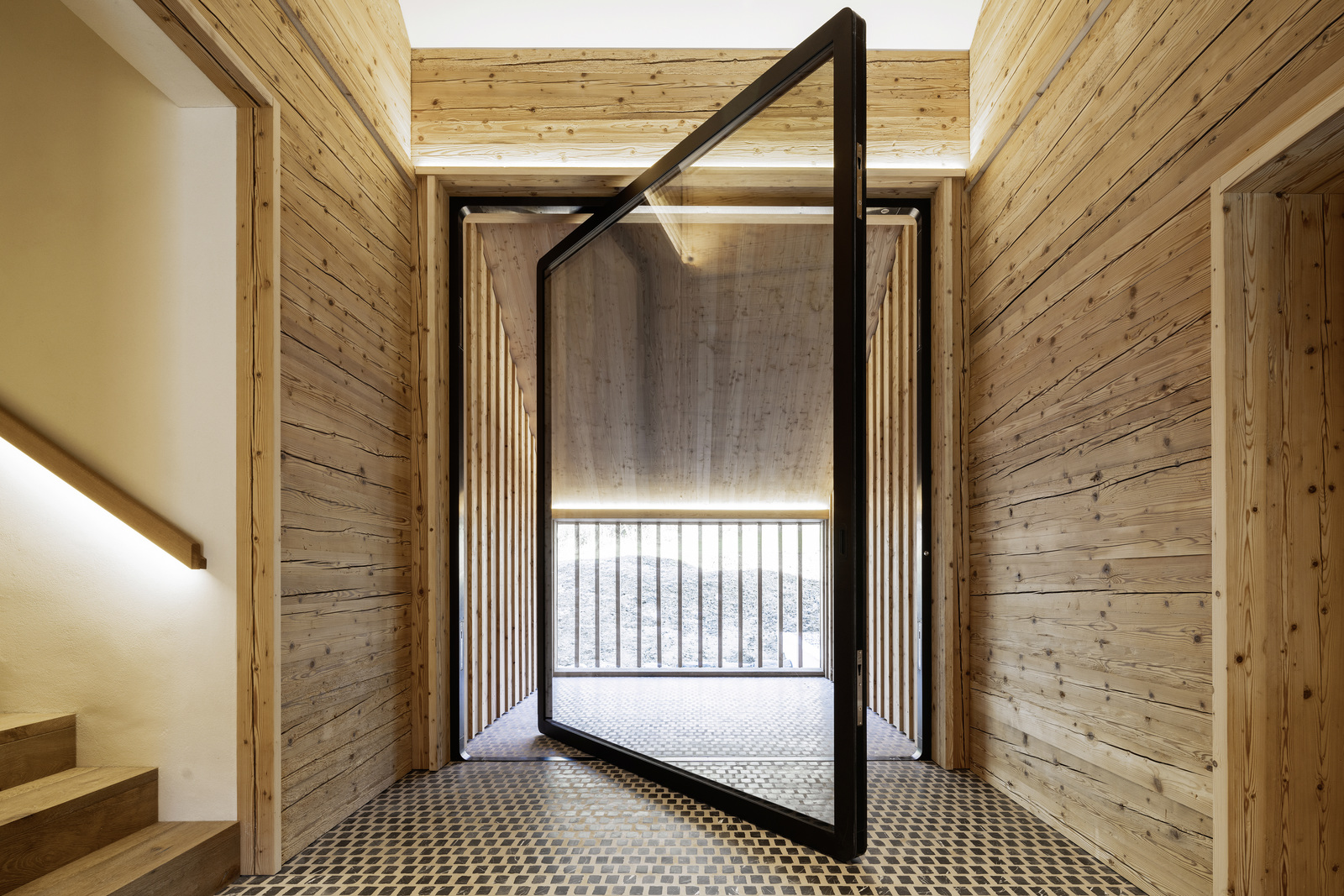

Die Pivottüren verfügen über zwei Drehpunkte, die mittels Kugellager mit dem Festteil verbunden sind sowie insgesamt vier elektromechanische Verschlusspunkte.

Eine Pivottüre unterstreicht die ästhetischen und funktionalen Ansprüche hoch stehender Architektur. Durch ihre spezielle Öffnungsweise um eine zentrale oder laterale Rotationsachse erzeugt sie einen besonders eleganten Eindruck.

Dabei ermöglicht sie zugleich besonders breite und hohe Türblätter aus Glas oder anderen Materialien, die als Ganzes aus dem Weg schwingen und großzügige Durchgänge freigeben. Die Pivottüren verfügen über zwei Drehpunkte, die mittels Kugellager mit dem Festteil verbunden sind sowie insgesamt vier elektromechanische Verschlusspunkte.

© Daniel Ammann

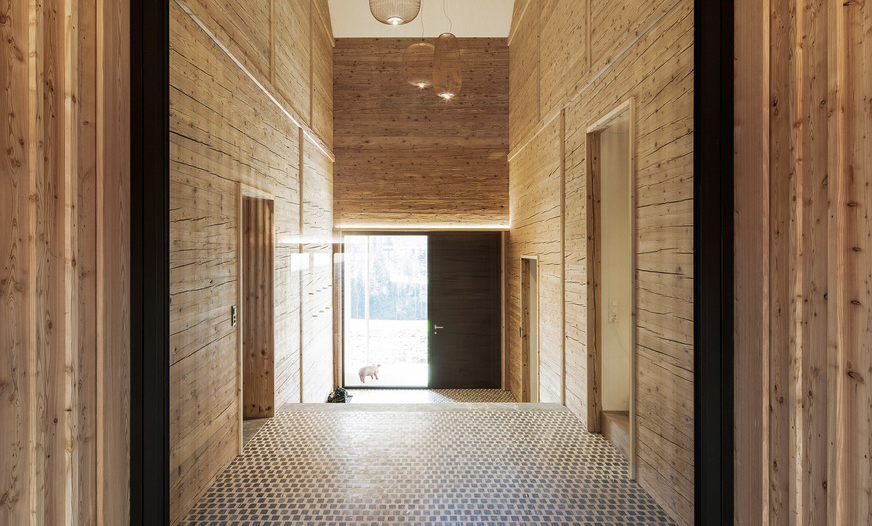

Die patentierte Luftdichtung garantiert eine 100 %ige Dichtigkeit – auch in den Drehpunkten der Pivottüre.

Sicher und dicht mit Luft

Eine gewisse Problematik besteht bei Pivottüren mit deren Dichtigkeit. In der Regel ist der laterale Drehpunkt im oberen und unteren Bereich der Türe nicht vollständig dicht, denn die gegensätzlich laufende Öffnungsart verhindert den Einsatz normaler Anschlagdichtungen aus EPDM (Gummi) wie man sie von handelsüblichen Fenstern und Türen kennt.

Die Lösung von air-lux ist eine Aktivdichtung, die sich im geschlossenen Zustand aufbläst, wodurch der Spalt zwischen dem Türblatt und dem festen Rahmen absolut luftdicht geschlossen wird. Dies gewährleistet die patentierte Luftdichtung und garantiert damit eine 100 %ige Dichtigkeit – auch in den Drehpunkten der Pivottüre.

Bei der air-lux Aktivdichtung wird per Knopfdruck Luft in einen Gummischlauch eingeleitet, der im Türrahmen liegt. Dadurch wird der Spalt zwischen dem Türblatt und dem festen Rahmen absolut luftdicht geschlossen. Zum Öffnen der Türe wird der Taster ein zweites Mal gedrückt, die Luft entweicht und die Ringdichtung zieht sich in ihr ursprüngliches konkaves Profil zurück.

© air-lux
Über einen Drucktasterimpuls wird die im Rahmen eingebaute Dichtung aufgeblasen. Die Dichtung drückt sich dadurch an das Schieberprofil und verschließt den Spalt zwischen Schieber und festem Rahmen absolut dicht.

© air-lux
Zum Öffnen wird die Dichtung über den Drucktasterimpuls entleert, die Luft entweicht und die Dichtung geht zurück in ihre ursprüngliche, eingerollte Position.

Einfaches Handling

Die Pivottüre lässt sich leichtgängig und sanft bewegen. Elektronische Komponenten für die Überwachung der Schließstellung und Verriegelung der Türen ermöglichen ein bequemes Ansteuern und Überwachen der Drehtüre über die Haustechnik (Alarmanlage, Hausleitsystem etc.). Die Bedienung von innen erfolgt vorzugsweise über einen Drucktaster, der im vertikalen Rahmenprofil eingebaut ist. Das Betätigen löst die Entlüftung der Dichtung und die Entriegelung aus und umgekehrt.

Im Außenbereich sind Zugangsoptionen wie Schlüsselschalter, Zahlencode oder Fingerprint verfügbar. Die Ansteuerung und Kontrolle des Schliesszustands ist auch über Gebäudeleitsysteme oder mobile Geräte wie Smartphones und Tablets möglich.

Zeitgemässes Material

DIe Pivottüren werden in der Schweiz aus Aluminiumprofilen gefertigt. Die Türblätter können aus Glas, speziellem Holz, Baubronze oder Stein bestehen. Das maximale Gewicht liegt bei ca. 1500 kg, und es werden Glasdicken von bis zu 60 mm verbaut. Auf Wunsch können die Pivottüren auch mit Alarmglas oder Sicherheitsglas mit Durchschusshemmung angefertigt werden. air-lux gewährt auf Dichtung, Rahmen und Beschläge 10 Jahre Garantie.

Air-lux wird hergestellt von der Krapf AG, einem Schweizer Metall- und Fassadenbauunternehmen mit über 80 Mitarbeitern. Seit der ersten Installation 2004 sind bereits über 5000 Schiebeflügel verbaut worden. Im September 2020 haben air-lux und Schüco eine strategische Partnerschaft vereinbart (mehr darüber auf S. 30) Gemeinsam will man internationale Märkte mit hochdichten Schiebesystemen erschließen. Schüco ist besonders an der patentierten pneumatischen Dichtung des Schiebeelemente-Experten interessiert.

Dieser Beitrag ist zuerst erschienen in GLASWELT 11/2020.
