Roto: Beschlagkonzepte für Lüftungsklappen aus Aluminium

Die meisten Menschen fühlen sich in Räumen ohne natürliche Belüftung unwohl und beklemmt. Die Nachfrage nach Beschlaglösungen für schmale Lüftungsklappen, die in Aluminiumfassaden mit Festverglasungen integriert werden, steigt daher.

Bei der Entwicklung von Beschlagkonfigurationen für Lüftungsklappen ist eine enge Zusammenarbeit zwischen dem Systemhaus und Roto notwendig, damit der Beschlag kompatibel zum Profilsystem ausgelegt werden kann. In der Regel werden Lüftungsklappen mit Flügelbreiten von 170 mm bis maximal 300 mm gefertigt. Der Bauraum, in dem der Beschlag mit häufig komplexen Funktionen und vielen Bauteilen untergebracht werden muss, ist also sehr begrenzt.

Öffnungsbegrenzt: Lüftungsklappe mit Sonderbandseite

Für die populärste Öffnungsart Drehen etwa ist es gelungen, Sonderbandseiten auf der Basis des Roto AL Designo in ihrem Verfahrweg und Öffnungswinkel so zu begrenzen, dass die Lüftungsklappe quasi über einen integrierten Öffnungsbegrenzer verfügt. Die Öffnungsweite einer Lüftungsklappe kann so auf Wunsch individuell eingeschränkt werden, wodurch zum Beispiel Schäden am Inventar oder an angrenzenden Bauteilen vermieden werden. Ebenfalls für einen Hersteller speziell entwickelt wurde eine separate Baugruppe zur Öffnungsbegrenzung mit sehr kurzen Drehbegrenzerstangen.

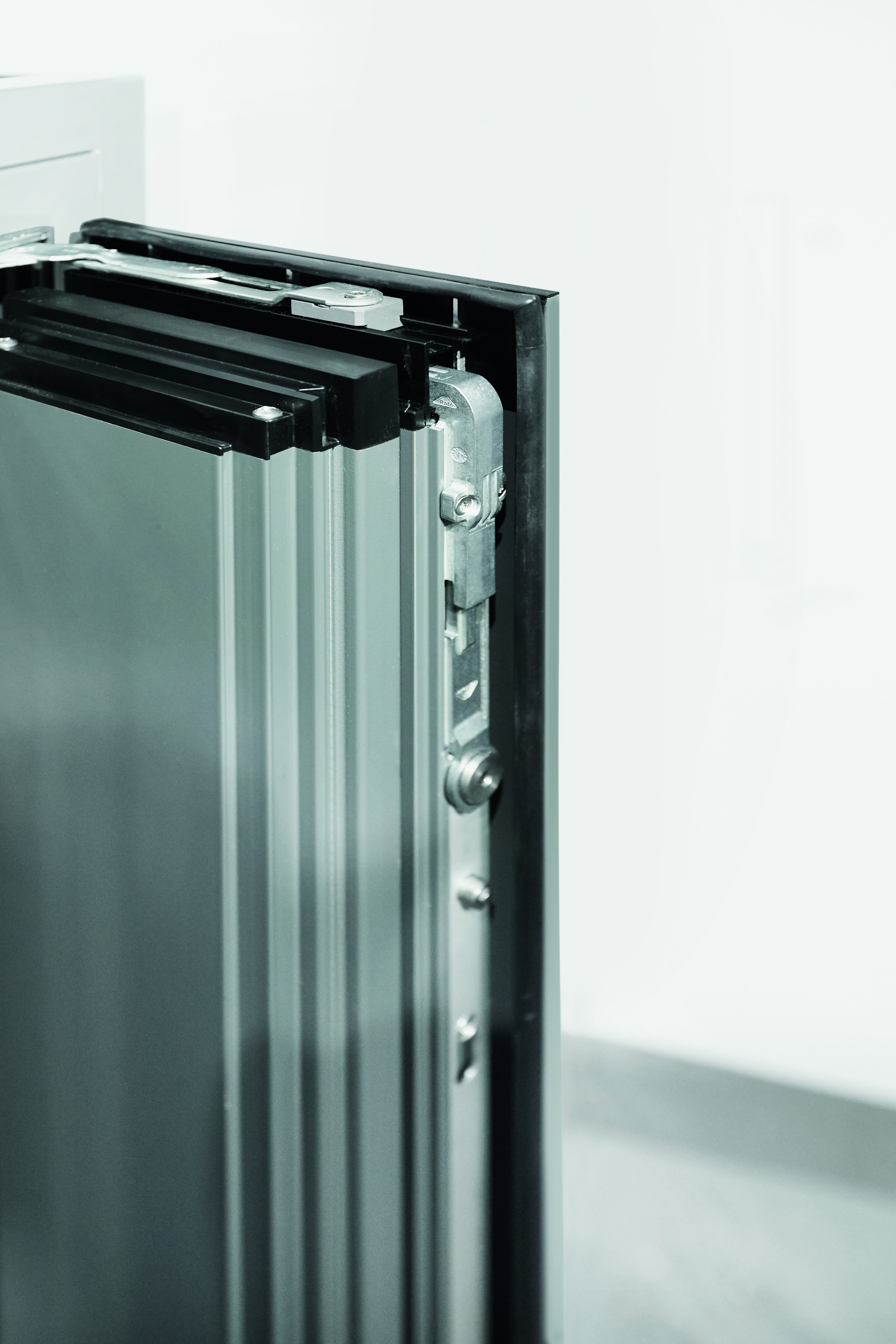

RC 2-tauglich: Lüftungsklappe mit Sondereckumlenkung

Für qualitativ hochwertige Lüftungsklappen empfiehlt Roto den Einsatz von Sondereckumlenkungen, die es zulassen, aktive Verriegelungspunkte mittels einer Treibstange auf der Bandseite zu setzen. Dies ermöglicht auch bei beengten Verhältnissen im Falz schmaler Flügel die Herstellung von hochdichten Klappen, die RC 2-tauglich sein können. Zugleich wirken solche aktiven Verriegelungspunkte einem Flügelverzug entgegen, der bei Lüftungsklappen zu einem Problem werden kann.

RC 2-tauglich: Lüftungsklappe mit Sondereckumlenkung

Geschützt: Lüftungsklappen mit aktiver Verriegelung

Bei Lüftungsklappen handelt es sich in der Regel um durchgängige, oft raumhohe, häufig dunkel beschichtete Aluminiumpaneele ohne Glas. Die Profile sind oft hohen Temperaturschwankungen und dem damit verbundenen Bi-Metalleffekt ausgesetzt. Dieser kann zu einem Flügelverzug führen. Eine aktive Verriegelung auch auf der Bandseite wirkt dem entgegen. Sie zieht die Lüftungsklappe beim Schließvorgang trotz der durch Temperaturschwankungen entstehenden Toleranzen wieder in die richtige Schließposition. Zugleich sorgen mehrere aktive Verriegelungspunkte für dauerhaft hohe Dichtigkeit.

Angekommen: Systemhäuser führen Lösungen in ihren Katalogen

Einige der zunächst als Sonderlösung für einzelne Objekte entwickelten Beschlagkonfigurationen für Lüftungsklappen haben es in das Standardsortiment des von Roto Aluvision geschafft. Manche dieser Lösungen finden sich auch in den Katalogen von Systemhäusern.

Mehr Informationen: https://ftt.roto-frank.com/de-de/
