Kaskadenentwässerung für mehrgeschossige Dächer
Es regnet in Strömen: In einem solchen Fall ist es wichtig, dass Regenwasser bei mehrgeschossigen Dachflächen nicht unkontrolliert auf darunterliegende Ebenen gelangt. Sonst drohen Überflutungen sensibler Bereiche wie Balkone, Dachterrassen oder Vordächer. Mehrgeschossige Dachflächen stellen daher hohe Anforderungen an die Entwässerung.
Richard Brink aus Schloß Holte-Stukenbrock hat dafür eine Kaskadenentwässerung entwickelt. Sie ermöglicht eine durchgängige, regelkonforme Ableitung von Niederschlagswasser von der obersten Dachebene bis zur Kanalisation, ohne dass eine freie Entwässerung auf darunterliegende Flächen erfolgt.
Adapter leiten Wasser in Flachkanäle

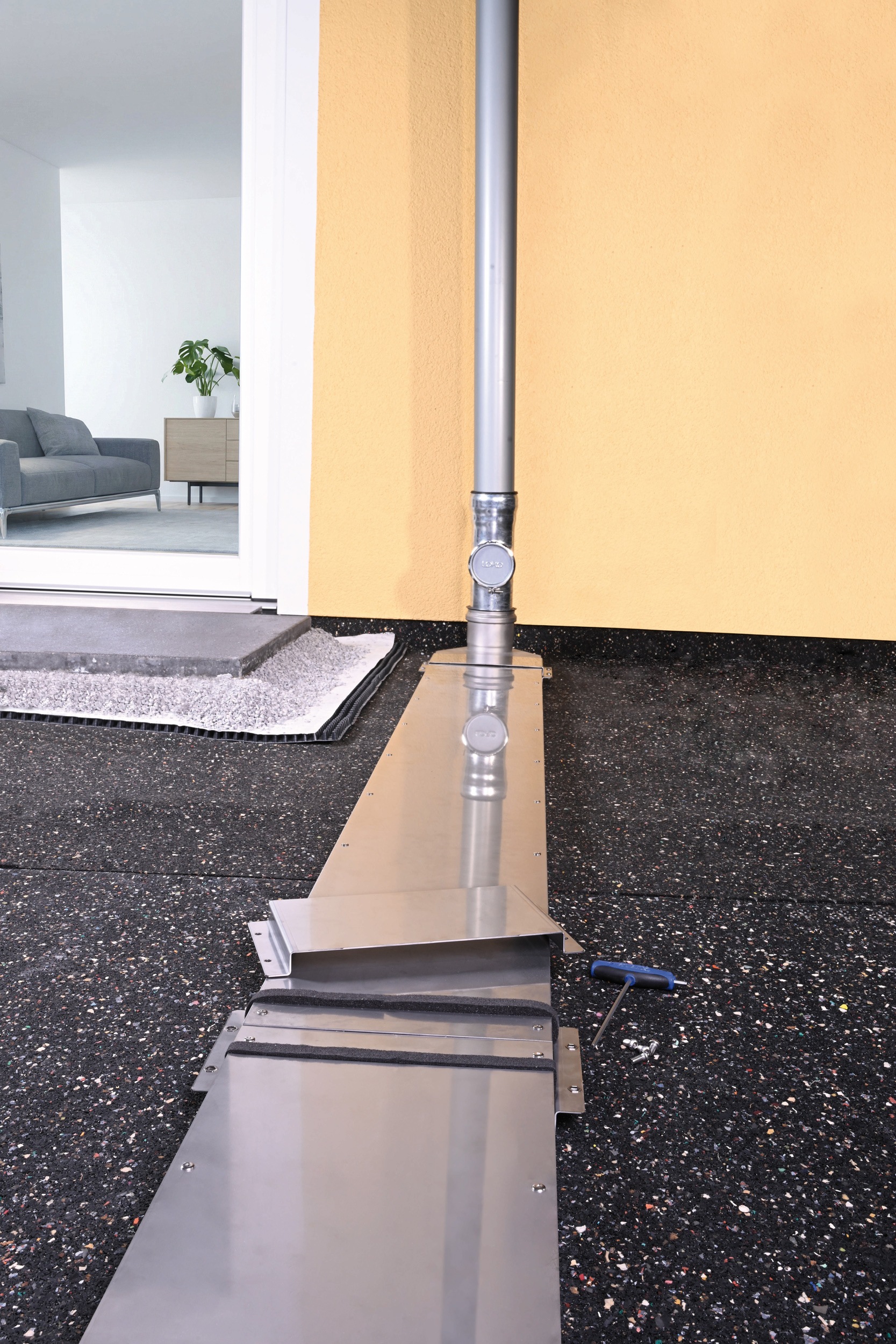

Die Lösung von Richard Brink nimmt das Wasser über passende Adapter direkt am Regenfallrohr auf. Verbinder leiten es von dort in ein modulares Flachkanalsystem. Dessen Elemente lassen sich flexibel kombinieren und durch Zuschnitt anpassen. Richtungsänderungen erfolgen über Verbinder. So lassen sich auch komplexe Linienführungen auf der Dachfläche umsetzen.

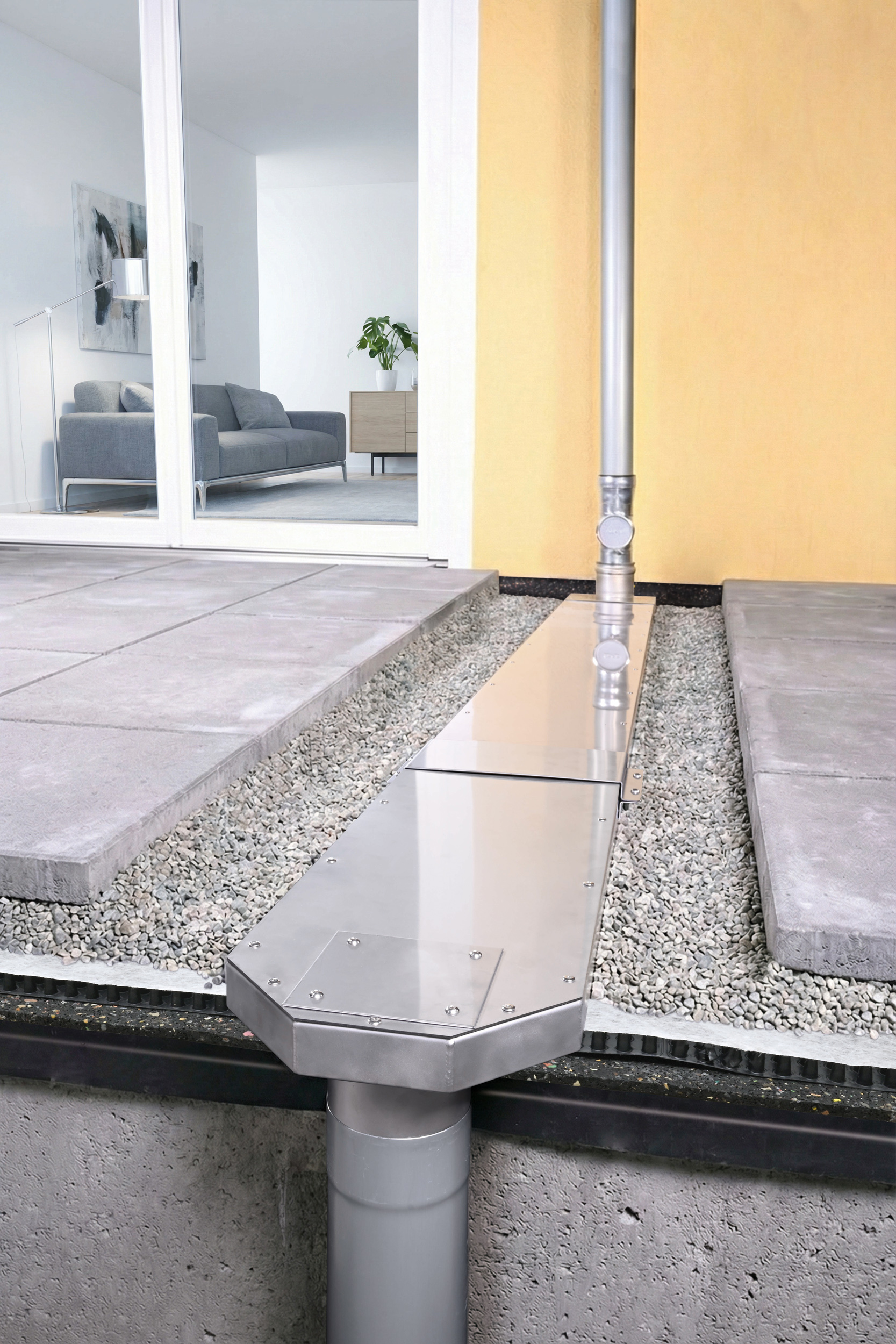

Die Flachkanäle verlaufen oberhalb der Dämm- und Abdichtungsebene und greifen nicht in diese ein. Durch ihre geringe Höhe lassen sie sich in Kiesschüttungen mit darauf ruhenden Plattenbelägen integrieren. Auch in Unterkonstruktionen für Bangkirai-Terrassenbeläge lassen sie sich einbauen.
Am Ende jeder Strecke ist der Anschluss an einen Siphon auf der Dachfläche möglich. Alternativ führt das System über die Attika in ein nachgeschaltetes Fallrohr. Der rechteckige Querschnitt der Flachkanäle ist größer als der eines klassischen Fallrohrs. Das Ablaufvolumen wird dadurch nicht gedrosselt.
Verbinder erleichtern Zuschnitt und dichten Anschlüsse ab

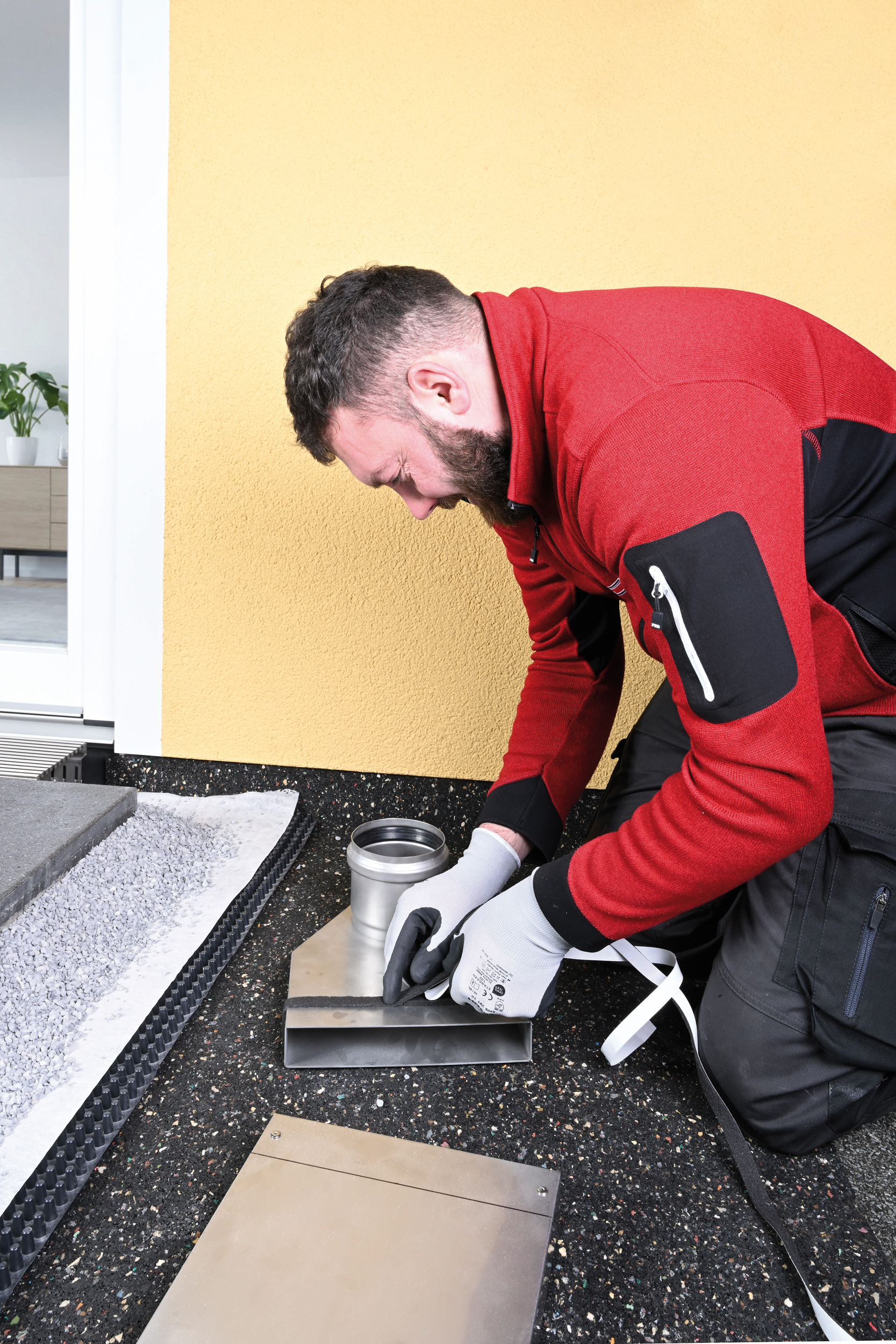

Ein zentrales Merkmal der Kaskadenentwässerung ist die Verbindungstechnik. Die einzelnen Elemente werden über verschraubbare Verbinder mit Innensechskantschrauben und Blindnietmuttern verbunden. Feste Laschen sitzen nicht direkt an den Kanälen. Dadurch lassen sich die Flachkanäle vor Ort individuell ablängen, ohne dass Material verloren geht. Jedes Bauteil bleibt vollständig nutzbar.
Für die Eckausbildung setzt Richard Brink auf multifunktionale, um 45 Grad abgewinkelte Verbinder. Sie ersetzen klassische Eckelemente. Das reduziert die Zahl der benötigten Bauteile und der Verbindungsstellen. Das beschleunigt die Montage. Die Verbinder sind so lang ausgelegt, dass sie Toleranzen beim Zuschnitt ausgleichen. An den Stirnseiten sitzt ein umlaufendes EPDM-Band. Beim Verschrauben wird es zwischen den Bauteilen verpresst. So entsteht entlang der gesamten Strecke eine dauerhaft dichte Verbindung.
Edelstahlbauteile passen sich Einbausituation an
Richard Brink fertigt das System aus 1,5 Millimeter starkem Edelstahl. Die Flachkanäle haben einen Querschnitt von 250 x 40 Millimeter und stehen in verschiedenen Längen zur Verfügung. Der Systembaukasten ergänzt sie um spezielle Varianten mit integrierten Auslaufstutzen samt Anschlüssen für DN-100-Rohre, mit Fallrohraufnahmen sowie mit Durchführungen für Attiken und Brüstungen. Gerade und abgewinkelte Verbinder mit integrierten Dichtungsbändern vervollständigen das System. So lässt sich die Kaskadenentwässerung an die jeweilige Einbausituation anpassen und auf der Baustelle verarbeiten.
Systeme sammeln Wasser vor und nach der Kaskade
Auch auf der Dachterrasse muss anfallendes Wasser zunächst zusammengeführt werden. Für diese vorgelagerte Sammlung nennt Richard Brink Fassadenentwässerungen bei Staffelgeschossen, Stichkanäle und Gullys. Sie führen das Wasser zusammen, bevor die Kaskadenentwässerung es weiterleitet. Am Bodenniveau übernehmen Drainage- und Entwässerungssysteme die Ableitung der gesammelten Niederschläge aller Dachebenen.
Zur Firma: Die Firma Richard Brink ist ein mittelständisches Familienunternehmen in zweiter Generation aus Ostwestfalen, welches sich in seiner 50-jährigen Geschichte als Experte für die Metallwarenfabrikation am Markt etabliert hat. Von der Produktentwicklung und Konstruktion über die Fertigung bis hin zur Beratung und dem Vertrieb werden jegliche Prozesse inhouse abgewickelt und verantwortet.
