Zehnder: Neue Regelungstechnik für Deckenstrahlplatten

Die neue Regelungstechnik für Zehnder Deckenstrahlplatten kann sowohl zum kontrollierten Heizen als auch zum Kühlen eingesetzt werden und garantiert jederzeit eine optimale Raumtemperatur. Über einen Sensor werden dabei Strahlungs- und Raumlufttemperatur erfasst. Die Sollwerte können über die Bedieneinheit angepasst werden. Diese ist mit einer LCD-Anzeige und einem ergonomischem Drehknopf ausgestattet.

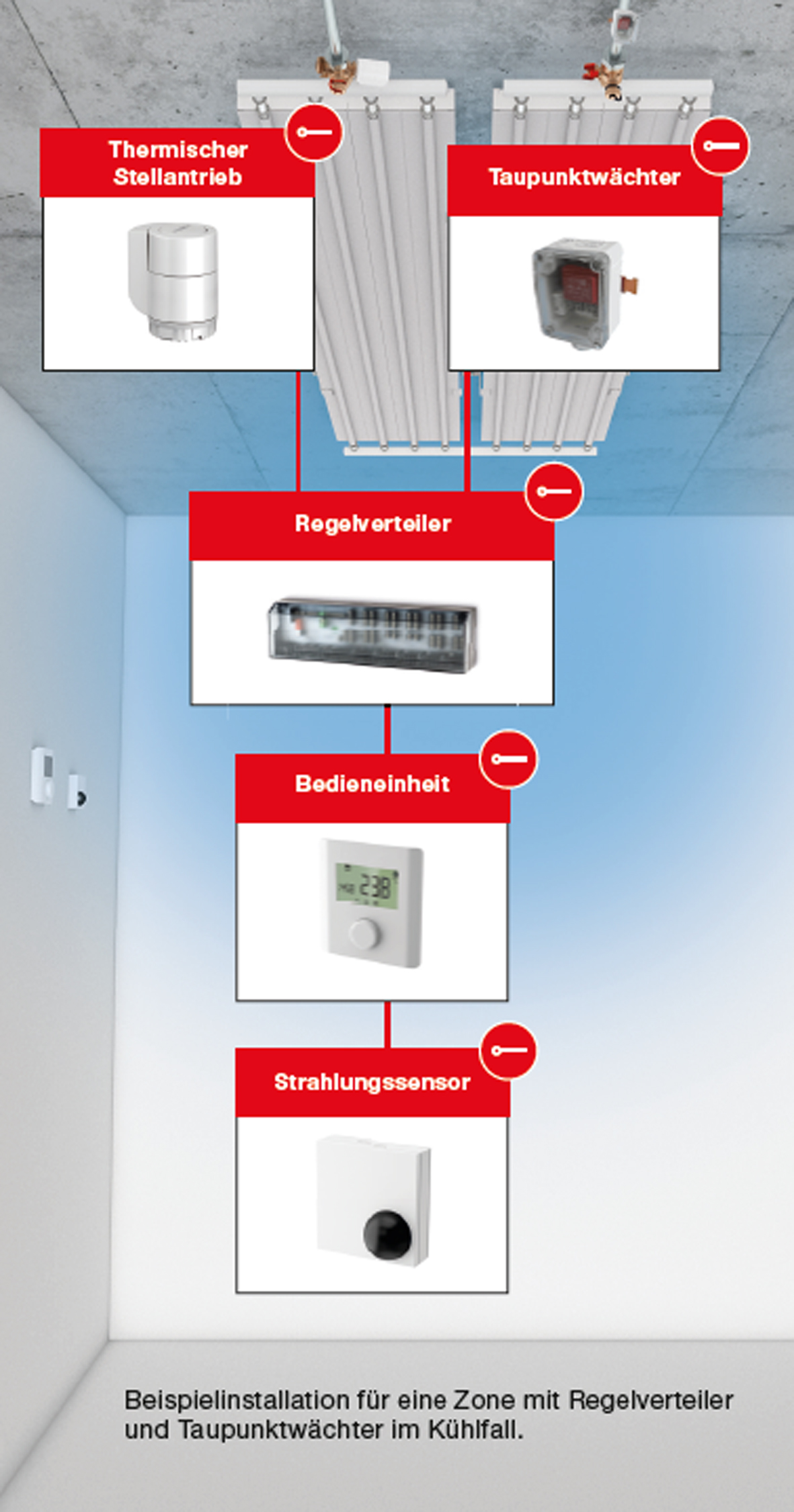

Die neue Regelungstechnik für Zehnder-Deckenstrahlplatten besteht aus zahlreichen Komponenten, die perfekt aufeinander abgestimmt sind. So kann die Wunschtemperatur einfach und flexibel über die ästhetische Bedieneinheit mit übersichtlicher LCD-Anzeige und ergonomischem Sollwertdrehknopf festgelegt werden.

Die Bedieneinheit besitzt zudem ein verbessertes Zeitprogramm für Komfortregelung und Energieeinsparung. Um die gewünschte Empfindungstemperatur in der jeweiligen Zone zu gewährleisten, bildet der Strahlungssensor einen Mittelwert aus Lufttemperatur und mittlerer Strahlungstemperatur. Dieser Wert wird an die Bedieneinheit übermittelt. Sobald die eingestellte Temperatur über- oder unterschritten wird, meldet die Bedieneinheit diese Information an den thermischen Stellantrieb.

Der an den Stellantrieb gekoppelte Volumenstromregler passt den Massenstrom durch die Deckenstrahlplatte entsprechend an. Wenn in Hallen oder größeren Räumen unterschiedliche Temperaturen gewünscht sind, ist es sinvoll, den Raum in unterschiedliche Zonen einzuteilen. Für jede Zone wird dann eine separate Bedieneinheit benötigt. An diese Komponente können bis zu fünf Stellantriebe angeschlossen werden. Bei mehr als fünf Stellantrieben ist ein Regelverteiler für die Verteilung der Spannungsversorgung zur gleichzeitigen Regelung von maximal zehn Zonen und bis zu 18 Stellantrieben einzusetzen.

Einfache Planung und Installation

Werden die Zehnder Deckenstrahlplatten zusätzlich auch zur Raumkühlung verwendet, wird ein Taupunktwächter am Vorlauf montiert. Dadurch erreicht man einen wirksamen Schutz vor Feuchtigkeitsschäden. Um ferner Schäden an Bedieneinheit und Strahlungssensor zu vermeiden, kann beispielsweise in Sporthallen optional ein Schutzgitter eingesetzt werden. Die ab Werk optimal aufeinander abgestimmten Regelungskomponenten der Zehnder Deckenstrahlplatten garantieren eine einfache Planung und Installation.

Für die neue Regelungstechnik der Zehnder Deckenstrahlplatten gibt es auch eine eigene Informationsbroschüre. Diese steht unter hier zum Download bereit oder kann über info@zehnder-systems.de kostenlos bestellt werden.
