Graf Eco Loop Saphir: Sichere Rückhaltung von Mikroschadstoffen

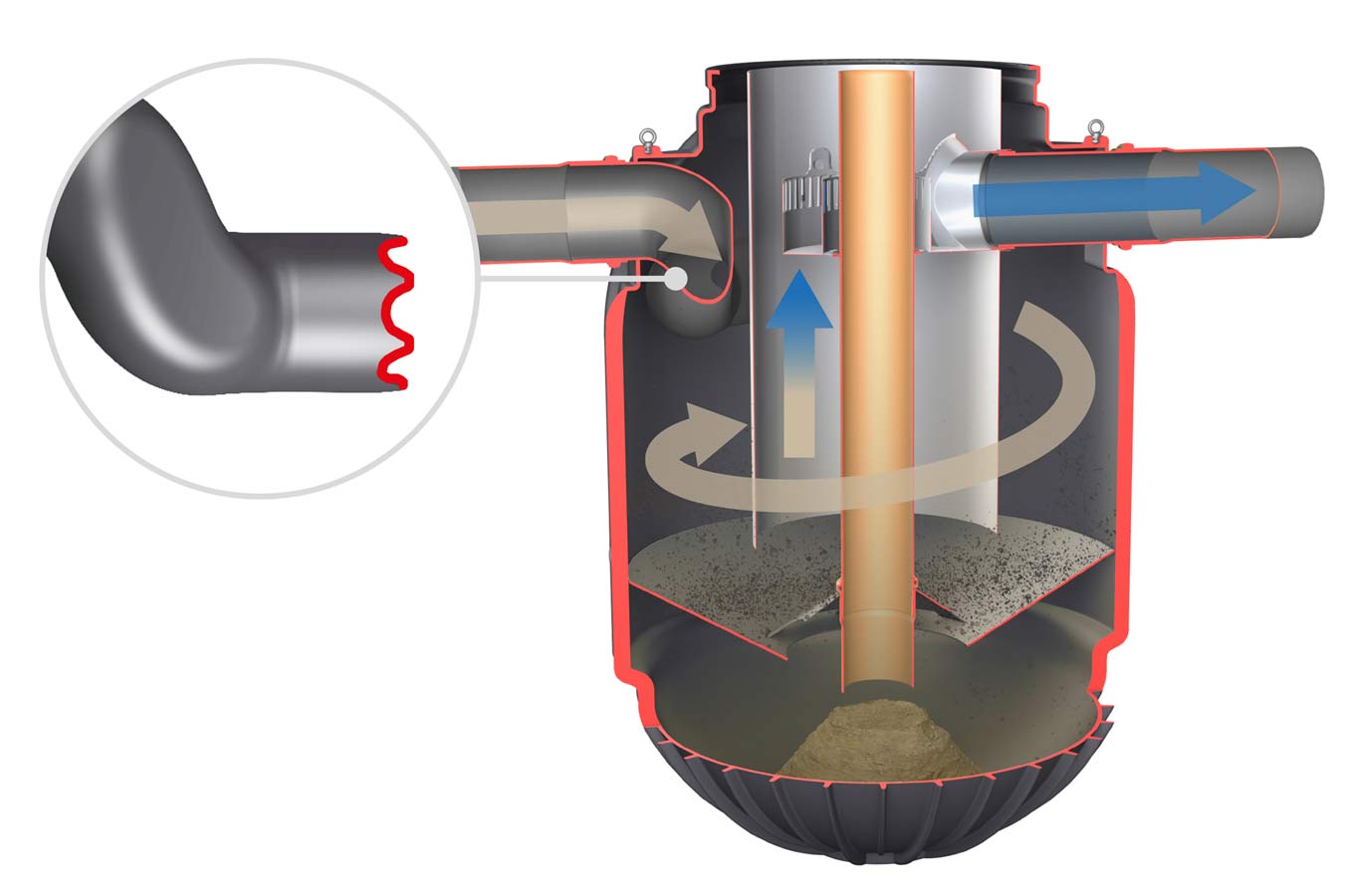

Der hohe Wirkungsgrad wird durch die konstruktiven Eigenschaften des Eco Loop erreicht. Der bionisch geformte tangentiale Zulauf reduziert die Verwirbelungen und verursacht eine Kreisbewegung des einströmenden Wassers um die Tankmitte.
Durch den sogenannten Teetasseneffekt sedimentieren auch die feinen Feststoffe effektiv und sinken durch den internen Trichter in die Absetzkammer im unteren Teil der Anlage. Das Zwei-Kammer-System verhindert die Remobilisierung der Sedimente, selbst bei Starkregenereignissen. Das Wasser steigt langsam auf und durch ein strömungsberuhigendes Wehr auf Höhe des Zulaufs aus der Anlage hinaus. Dieser dritte, beruhigte Bereich ist eine zusätzliche Barriere für Feinstoffe, die hier langsam absinken können.
Hohe Flächenleistung
An die Behandlungsanlage Graf Eco Loop Saphir können bis zu 1.140 m2 Fläche der Kategorie II oder 590 m2 Fläche der Kategorie III angeschlossen werden. Kombinationen von Flächen der Kategorien I, II und III können individuell bemessen und zuverlässig behandelt werden. Der Anschluss größerer Flächen ist durch die Verwendung mehrerer hydrodynamischer Abscheider möglich.
Die Behandlungsanlage wurde für die Kategorien II und III durch das unabhängige Prüfinstitut PIA geprüft und anerkannt. In diesen Prüfungen wurden verschiedene Regenereignisse simuliert.
Der Eco Loop Saphir überzeugt durch die kompakte Bauform mit einem geringen Platzbedarf. Die Anlage ist bereits einbaufertig vormontiert und vermeidet Montagefehler. Zwischen Zu- und Ablauf besteht kein Höhenversatz, was den Einbau zusätzlich vereinfacht. Die Anlage ist zentral durch die Schachtöffnung ohne Ausbau von inneren Bauteilen für die Inspektion und Wartung zugänglich. Die Anlage kann im begehbaren oder befahrbaren Bereich eingebaut werden.
Infos:
Flächenkategorie I: Hof- und Wegeflächen ohne/mit geringem Kfz-Verkehr, private Stellplätze
Flächenkategorie II: Mäßig frequentierte Hof- und Wegeflächen sowie Verkehrsflächen in Wohngebieten
Flächenkategorie III: Hoch frequentierte Hof- und Wegeflächen sowie Verkehrsflächen in Industriegebieten
