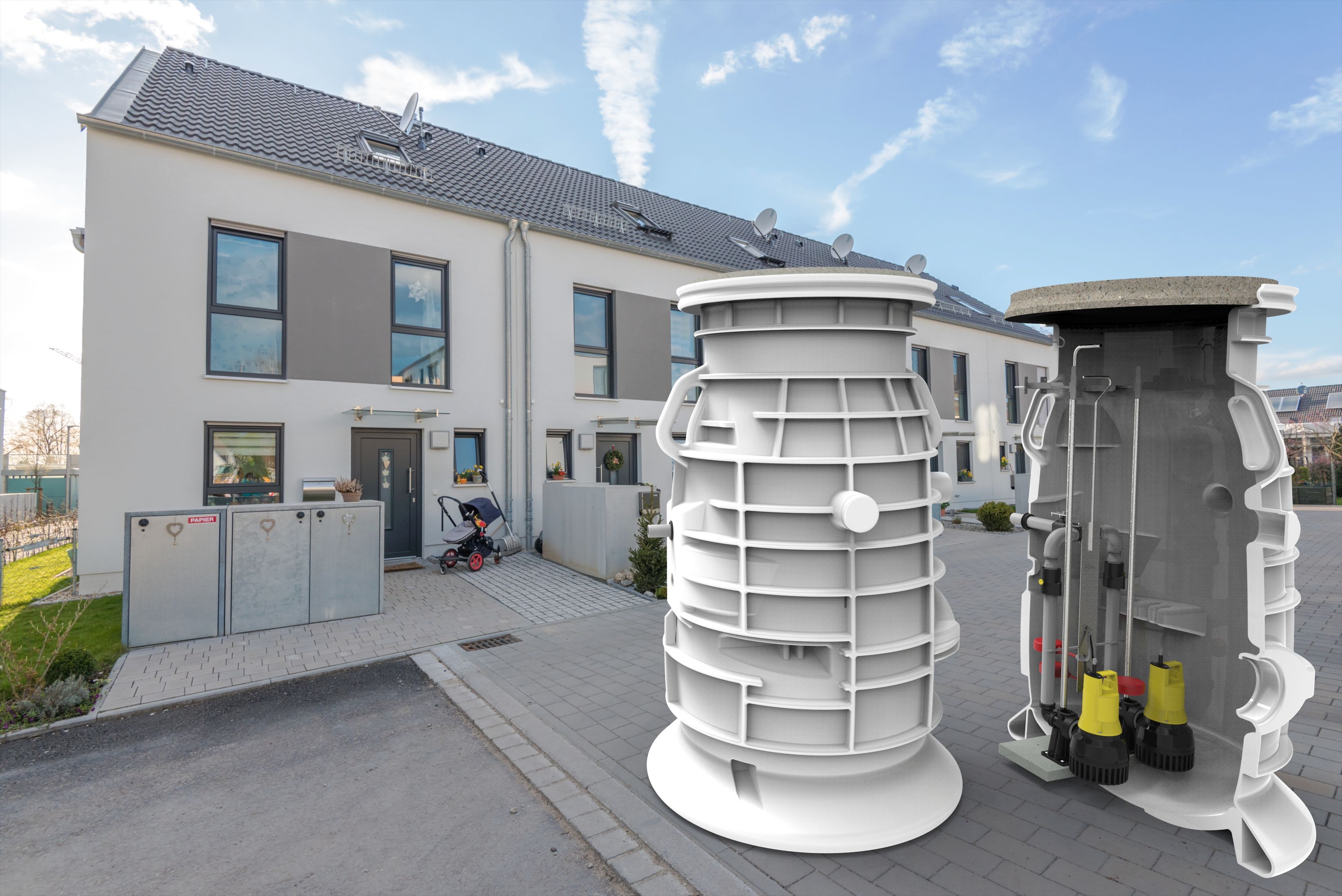

SKS 800: Neuer Schmutz- und Drainageschacht von Pentair Jung Pumpen

Die auftriebssicheren Schmutz- und Drainageschächte werden in der Grundstücksentwässerung eingesetzt. Eine Hofeinfahrt lässt sich damit genauso entwässern wie Drainagewasser, welches aufgrund von fehlendem Gefälle nicht direkt der Regenwasserkanalisation zugeführt werden kann.

Ausgestattet werden die Schächte wahlweise mit einer oder zwei Pumpen. Die Schächte sind für den begehbaren (Klasse A 15) oder für den mit einem PKW befahrbaren Bereich (Klasse B 125) geeignet. Der leichte Schacht ist schnell installiert. Angeformte Transportgriffe ermöglichen ein leichtes Handling.

Auch Installation zweier parallel arbeitender Pumpen möglich

Da Schmutz- und Drainagewasser in vielfältiger Form anfallen lässt sich der Schacht mit den jeweils passenden Pumpen bestücken. Die Auswahl hängt vom Verschmutzungsgrad des Mediums ab. So werden bei Schmutzwasser mit groben Feststoffen eher Pumpen mit großen, freien Durchgängen eingesetzt. Aber auch die Förderhöhe und das Fördervolumen sind entscheidende Kriterien für die Selektion der Pumpen. In der neuen Schachtgeometrie können 1¼“, 1 ½“  oder 2“ Pumpen mit einem Fördervolumen bis zu 54 m3/h und einer Förderhöhe von 16 m eingesetzt werden. Soll aus Sicherheitsgründen eine Redundanz geschaffen werden, ist die Installation zweier parallel arbeitender Pumpen möglich. Eine zweite Pumpe kann auch später nachgerüstet werden.

Gleitrohrsystem im Schacht

Der SKS-Schacht besteht aus hochwertigem Polyethylen (PE) mit Stutzen für Zulauf und Lüftung sowie einem vorgefertigten Druckabgang DN 50 (2“), mit integriertem Kugelrückschlagventil. Der auftriebssichere Kunststoffschacht ist vom Deutschen Institut für Bautechnik (DIBt) zugelassen. Für den bequemen Einbau der Pumpen - als auch für die einfache Pumpenentnahme - ist der Schacht mit einem Gleitrohrsystem ausgestattet. Je nach Schachtversion kommt das bewährte Gleitrohrsystem GR 32 bzw. GR 50 zum Einsatz. Der Schacht ist bis zu einer Gesamthöhe von max. 2,75 m verlängerbar. Die Einbautiefe mit einer Beton-Abdeckung Klasse A 15 beträgt 1,70 m. Das Gesamtvolumen beträgt 740 Liter und das Stauvolumen bis Unterkante Zulauf 190 Liter.

www.jung-pumpen.de
