Wärmepumpen, KWK-Anlagen und Speicher fachgerecht auslegen
In der Praxis steht der Aspekt im Vordergrund, Systeme zeitnah und möglichst einfach zu dimensionieren. Gerade bei altersschwachen oder defekten Anlagen muss schnell reagiert werden. Für Sanierungen, Neubauten und Förderungen ist es mittlerweile unabdingbar, die Anlagentechnik richtig zu dimensionieren und dies auch nachweisen zu können. Die Auslegung eines funktionsfähigen Systems basiert unter anderem auf ermittelte Normwerte wie Wärmebedarf, Zapfzeiten etc.
HS PROFI-PLAN 3D PLUS beinhaltet drei Programme – jeweils mit integriertem CAD-Modul –, die auch einzeln erhältlich sind: WP-Auslegung 3D, KWK-Auslegung 3D und HS DIM-PLAN 3D. Das Komplettpaket ermöglicht zusätzlich den intelligenten Datenaustausch zu weiteren Programmen aus dem Hause Hottgenroth/ ETU.

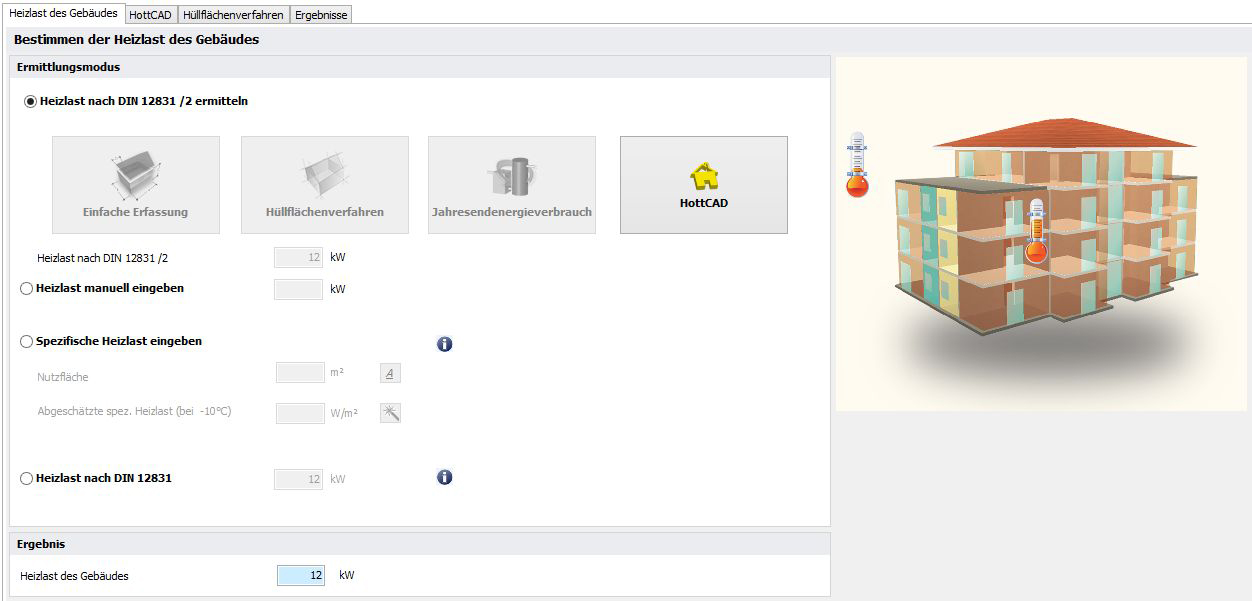

- WP-Auslegung 3D: Auf Basis der Heizlastberechnung nach DIN EN 12831/2 und der VDI 4650 werden alle zur Auslegung benötigten Werte wie Bivalenz-Temperatur, Anlagengröße und Jahresarbeitszahl ermittelt. Durch Datensätze von über 1000 Wärmepumpen kann so flexibel geprüft werden, ob eine gewünschte Anlage die benötigten Werte erreicht. Hinweise zu einer ggf. erforderlichen Zusatzheizung – z.B. der Einsatz von Heizstäben – ermöglichen eine effektive Beurteilung der Anlage.
- KWK-Auslegung 3D: Hier werden nicht nur BHKW- oder KWK-Anlagen geprüft, sondern zusätzlich einer Wirtschaftlichkeitsberechnung unterzogen. Die Laufzeiten der KWK-Anlage werden evaluiert und in Einspeisung und Eigenverbrauch aufgeschlüsselt. Bereits bei der Auswahl der Produktdaten wird die voraussichtliche Laufzeit berechnet. Somit ist gewährleistet, dass Systeme gewählt werden können, die im wirtschaftlichen Bereich von 3.000-4.000 Betriebsstunden agieren.
- HS DIM-PLAN 3D: DIM-PLAN steht für Dimensionierungsplanung und wurde primär zur Auslegung von Trinkwarmwasser- und Pufferspeichern entwickelt. Die Auslegung des passenden Speichers ist ein wesentlicher Aspekt für die Effizienz einer Anlage. Durch individuell erstellbare Verbräuche und Zapfzeiten, sowie einem detailliert aufgeschlüsselten Wärmeschaubild, kann eine große Auswahl an Speichern geprüft und ausgelegt werden.
Mit dem Komplettpaket HS PROFI-PLAN 3D PLUS können somit ohne großen Aufwand verschiedene Anlagensysteme ausgelegt und entsprechende Nachweise ausgegeben werden.
