Sicher laden leicht gemacht: Neue Prüfsets von Flir für E-Ladestationen

Flir hat eine Reihe von robusten, tragbaren Prüfgeräten und Testkits für Elektrofahrzeug-Ladestationen vorgestellt, mit denen die Sicherheit und Zuverlässigkeit von Ladestationen überprüft werden kann. Die Produkte dienen dazu, die Installation und Wartung von öffentlichen und privaten Elektrofahrzeug-Ladestationen zu beschleunigen, Elektrofahrzeug-Versorgungseinrichtungen zu untersuchen und Fehler zu beheben.

Betreiber müssen Sicherheit von E-Ladestationen gewährleisten

Betreiber von Ladestationen, Service- und Wartungsdienstleister und Automobilausrüster sehen sich mit ähnlichen Herausforderungen konfrontiert, wie der Notwendigkeit, die Sicherheit von E-Ladestationen durch Überprüfung des Erdungsschutzes und der elektrischen Verkabelung sicherzustellen, oder die maximale Stromabgabe von Elektrofahrzeug-Ladegeräten zu überprüfen sowie die Einhaltung der Sicherheitsstandards CAT II 300V und IEC 61851-1 zu gewährleisten.

Flir hat daher das neue EV45-NACS Elektrofahrzeug-Ladegeräte-Testtool mit NACS-Stecker und Typ-1-Wandler sowie den EV45-T2 Ladegerätetestadapter mit Typ-2-Stecker und Typ-1-Wandler entwickelt. Beide sind auch in Form von Kits (EV-KIT-1 und EV-KIT-2) erhältlich. Jedes Kit enthält zusätzlich ein DM286 Digitalmultimeter mit infrarotgeführter Messtechnologie (IGM).

Elektrofahrzeug-Ladegeräte-Testtool EV45-NACS

Das Flir EV45-NACS verfügt über einen eingebauten NACS-Stecker für NACS-Ladestationen oder Wechselstrom-Wallboxen. Es ist auch mit SAE-J1772-Typ-1-Stationen kompatibel und wird mit einem kompakten Konverter geliefert. Das EV45-NACS entspricht den Sicherheitsstandards CAT II 300V und IEC 61851-1 und eignet sich für Wechselstrom-Ladestationen der Stufen 1 und 2 an privaten und gewerblichen Standorten.

Zu den wichtigsten Funktionen gehören:

• Aufrechterhaltung der Sicherheit von Elektrofahrzeug-Ladestationen durch Überprüfung der Integrität von Erdungsschutz und elektrischer Verkabelung.
• Prüfung des Ladestromunterbrechers (CCID) zur Gewährleistung der elektrischen Sicherheit
• Anzeige/Überprüfung der maximalen Stromabgabe von Elektrofahrzeug-Ladegeräten.
• Kontrolle der Anzeige und Simulation des Pilotstatus.
• Umfassende Elektrofahrzeug-Ladegeräte-Statusanzeige mit Farb-LCD-Display.
• Die Flir MeterLink Blutooth-Technologie ermöglicht den sofortigen drahtlosen Informationsaustausch über die MeterLink-App auf Mobilgeräten.

Ladegerätetestadapter EV45-T2

Das Flir EV45-T2 ist mit einem eingebauten IEC 62196-2 Typ 2-Stecker für Typ 2-Ladestationen oder Wechselstrom-Wallboxen ausgestattet. Es ist auch mit SAE J1772-Ladestationen vom Typ 1 kompatibel, wofür ein kompakter Konverter mitgeliefert wird. Das EV45-T2 erfüllt die Sicherheitsnormen CAT II 300V und IEC 61851-1 und bietet die gleichen Funktionen wie das EV45-NACS sowie die Prüfung des Fehlerstromschutzschalters (RCD) zur Gewährleistung der elektrischen Sicherheit.

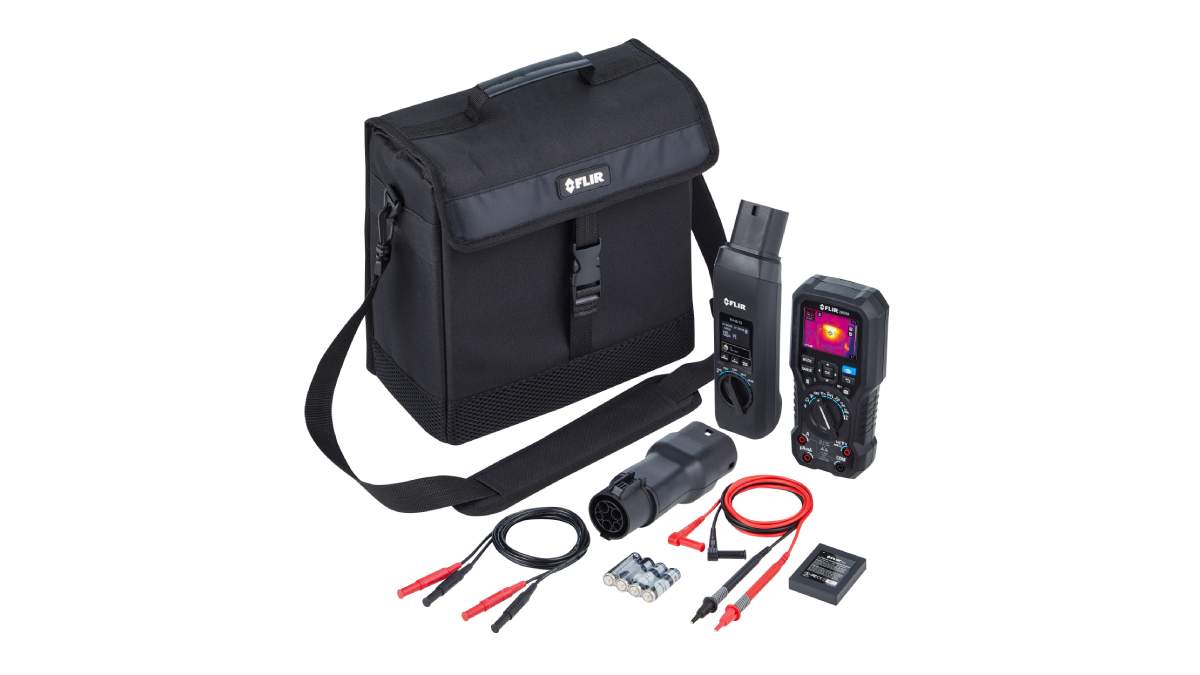

Umfassende Set-Lösungen

Neben dem Prüfadapter und den Prüfkabeln enthalten die EV-Ladegerät-Prüfkits ein DM286 Digitalmultimeter mit infrarotgeführter Messtechnologie (IGM). Die Benutzer können das DM286 für Spannungs- und Frequenzmessungen verwenden und so weitere Möglichkeiten zur Fehlersuche und Diagnose potenzieller elektrischer Probleme nutzen.

Die von Flir patentierte MeterLink-Technologie des DM286 Multimeters ermöglicht eine drahtlose Bluetooth-Verbindung mit der MeterLinkApp auf mobilen Geräten, wodurch eine Echtzeit-Dokumentation, Berichterstattung und die geteilte Nutzung der Ergebnisse möglich ist.

Es sind zwei Kits erhältlich: Das EV-KIT-1 mit dem EV45-NACS und das EV-KIT-2 mit dem EV45-T2. Alle vier neu herausgegebenen Produktnummern beinhalten den robusten, praktischen Hartschalenkoffer TA91 und einen Schultergurt.
