Abdichtsystem von Fränkische rund um den FA 150 Vorbauflansch
Das System rund um das Kabuflex-Kabelschutzrohr von Fränkische führt Versorgungsleitungen, etwa Energie- und Kommunikationskabel, gas- und druckwasserdicht in Gebäude ein.
Die einzelnen Bauteile sind aufeinander abgestimmt, sodass das gemeinsam verbaute System aus dem Rohr Kabuflex R plus Typ 750, der Innendichtung Kabu-IN DD sowie der Pressringdichtung Kabu-Seal oder dem Mauerkragen-Set ganz ohne Sonderwerkzeuge normgerechte Hausanschlüsse durch die Beton-Wand oder -Bodenplatte realisiert.
Mit dem Abdichtsystem FA 150 baut Fränkische sein Sortiment weiter aus: Für Haus- und Gebäudeeinführungen über den Keller, zwischen einzelnen Industriehallen oder auch zwischen Haus und Garage.
Neu: sichere Gebäudeeinführung bei Schwarzer Wanne
Die Hauptanwendung des Abdichtsystems rund um den FA 150 VBF liegt in der Wandeinführung im Bestand sowie im Neubau, bei Wanddurchbrüchen und Kernlochbohrungen bis 150 mm.

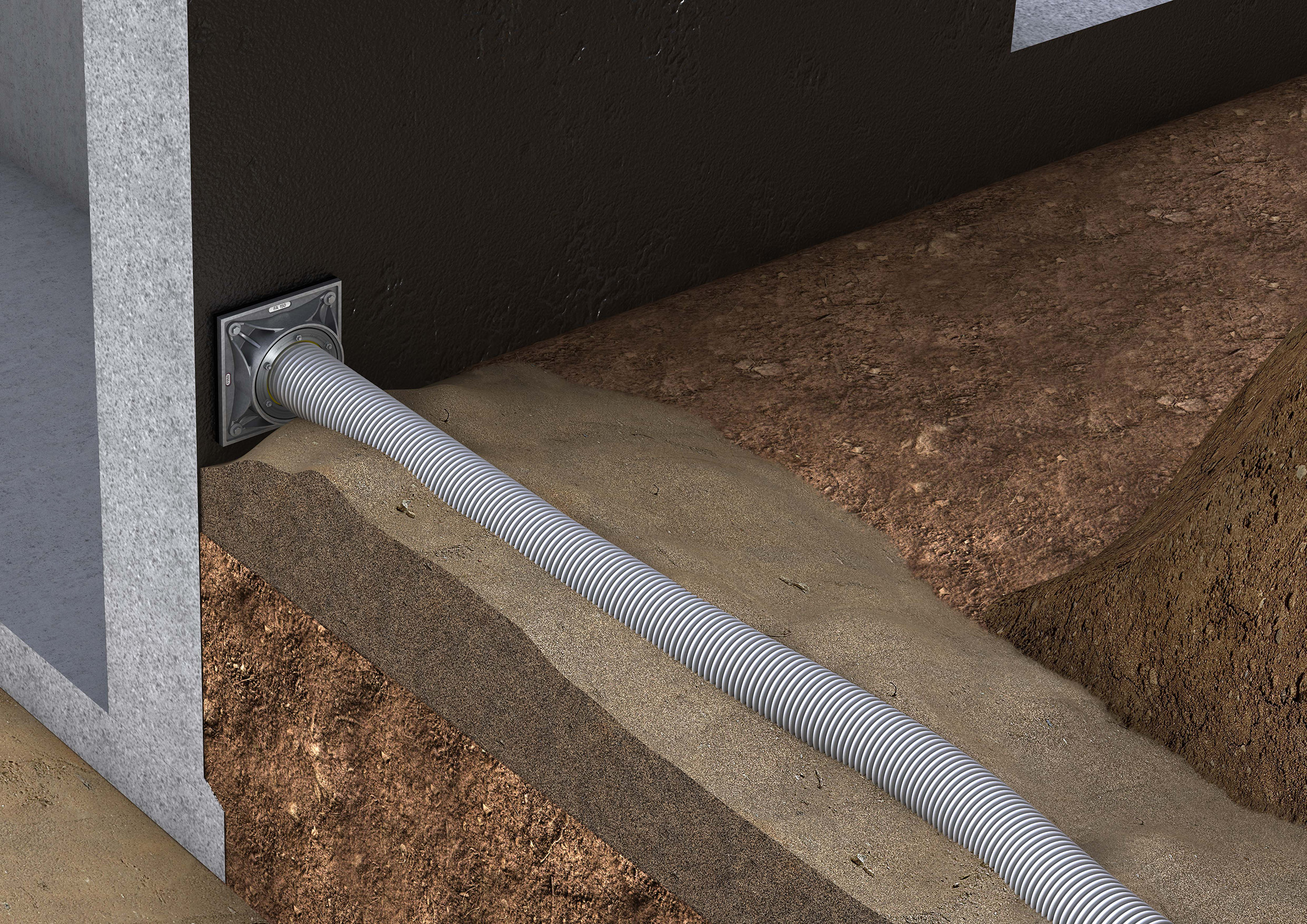

Der Vorbauflansch erweitert den Einsatzbereich und schafft die Verbindung zur Schwarzen Wanne bei Bauwerksabdichtungen nach DIN 18533: An der Außenwand auf der Hautabdichtung – dem schwarzen Anstrich oder den Bitumenbahnen – wird die zweiteilige Komponente aus einer Flächendichtung und dem Aluminium-Flansch angeschraubt.
So entsteht beim Anschrauben eine sichere Dichtebene zwischen Außenwand und Vorbauflansch. Der Vorteil des Systems liegt in der definierten Öffnung des FA 150 VBF, der die passenden Einsätze aufnimmt: den Dichteinsatz FA 150 DE-WR für das Kabelschutzrohr Kabuflex R plus Typ 750, die 3- bzw. 6-fachen Kabel- und Rohrdurchführungen FA 150 DE-KD sowie den Systemdeckel FA 150 SD-WR für Wellrohre in drei Nennweiten.
Stabil und sicher für Kabuflex-Wellrohre: FA 150 DE-WR
Besonders dicht und damit sicher ist der Dichteinsatz FA 150 DE-WR für das Wellrohr Kabuflex R plus Typ 750 in der Standard-Nennweite 110. Die Gummipressdichtung wird mit mehreren Schrauben festgezogen, bis das KabuflexRohr sicher mit dem bewährten, weichen PUR-Material der Dichtung verpresst ist. „Dieser Dichteinsatz ist besonders stabil im Einbau und bis zu 1 bar gas- und druckwasserdicht“, erläutert Sascha Buld.
Sichere Hauseinführung für Kabel und Elektroinstallationsrohre
Der Dichteinsatz zur Kabel- und Rohrdurchführung FA 150 DE-KD bringt einzelne Kabel und Elektroinstallationsrohre bis Nennweite 50 durch den Vorbauflansch sicher ins Haus. Die Leerrohre, etwa die Betonrohre FFKuS-EM-F Highspeed nehmen mehrere Kabel auf, die bei Bedarf ausgetauscht oder ergänzt werden können.
Den FA 150 DE-KD gibt es in zwei Varianten:
- für drei Kabel oder Rohre mit Durchmessern von 7 bis 54 mm sowie
- für sechs Kabel mit Durchmessern von 7 bis 36 mm.
Einfach in der Handhabung: Systemdeckel FA 150 SD-WR
Für die weiteren Nennweiten 90, 125 und 160 des Kabuflex-Wellrohrs hat Fränkische den neuen Systemdeckel FA 150 SD-WR im Sortiment. Er wird über einen Bajonettverschluss in den Vorbauflansch eingedreht. Um das Kabelschutzrohr schnell und einfach zu befestigen, nutzen Elektroinstallateure die mitgelieferte, flexible Muffe mit zwei Spannbändern.
Der Systemdeckel ist laut Hersteller einfach im Handling und hat mit gleich drei möglichen Nennweiten einen großen Anwendungsbereich.
