Knauf Iso-Corner: Montagewinkel für WDVS

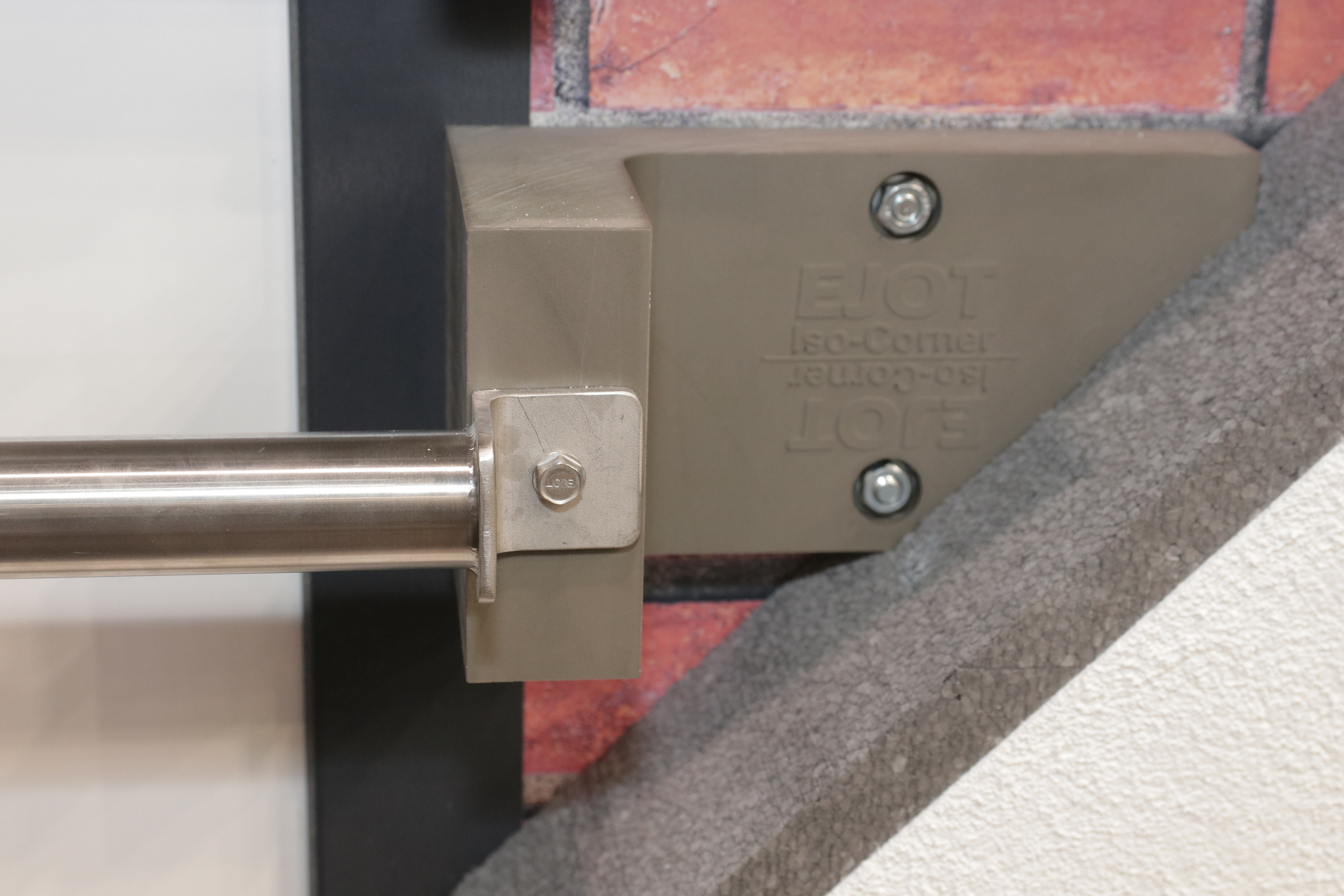

Das System Iso-Corner ist ein im Vorfeld zu planendendes Bauteil, das komplett in das WDVS integriert wird. Als zentrales Bauteil fungiert eine Winkelkonsole aus Polyurethan-Hartschaum in drei unterschiedlichen Ausladungen (140mm, 200mm, 300mm). Die Befestigung der Konsole erfolgt je nach Untergrund mit zum System zählenden Schraub- oder Injektionsdübel-Sets.
Individuell anpassbarer Montagewinkel
Das System Knauf Iso-Corner punktet vor allem durch die speziellen Montageeigenschaften: Anders als bei bisherigen Lösungen kann die Winkelkonsole aus Polyurethan-Hartschaum mit einer handelsüblichen Stichsäge so zugeschnitten werden, dass der vorstehende Schenkel immer bündig mit dem Dämmstoff abschließt. Das Anbauteil lässt sich längs- und stirnseitig am auskragenden Schenkel durch Einschrauben von Iso-Corner Delta PT Schrauben in zuvor erstellte Bohrlöcher (8 mm, Bohrlochtiefe min. 40mm) befestigen. Dabei schneidet die Schraube ihr Gewinde selbstständig in die Konsole ein. Die variable Schraubenposition sorgt für höchste Flexibilität. Eine Abstandsmontage des Anbauteils von bis zu 20mm ist zulässig.
Bei Betonwänden kommt das Iso-Corner Schraubdübel Kit zum Einsatz. Es beinhaltet drei bauaufsichtlich zugelassene Fassadendübel (100mm, 120mm 140mm), jeweils bestehend aus einer hochwertigen Polyamid-Dübelhülse mit passender galvanisch verzinkter Stahlschraube mit Sechskant- und Torx-Antrieb sowie angepresster Scheibe. Die radiale Spreizung bietet dabei einen besonders sicheren Halt.
Bei Mauerwerksuntergründen wird das Iso-Corner Injektionsdübel Kit verwendet. Es umfasst drei bauaufsichtlich zugelassene Injektionsdübel, jeweils bestehend aus einer galvanisch verzinkten Gewindestange M10 mit Unterlegscheibe und Gewindemutter. Zur Verankerung in Lochsteinmauerwerk wird zusätzlich eine Siebhülse USF verwendet. Die Gewindestange wird mit dem bauaufsichtlich zugelassenen, styrolfreien Iso Corner Injektionsmörtel USF verklebt.
