ZinCo Schubfix LF 600: Dachbegrünung für Schrägdächer

Extensive Dachbegrünungen sind auf Dächern mit einer Dachneigung von bis zu 35° gut zu etablieren, sofern deren Besonderheiten berücksichtigt werden. Neben dem objektgerechtem Systemaufbau mit entsprechendem Dränageelement, neben richtiger Substrat- und Pflanzenauswahl, etwa vorkultivierten Vegetationsmatten, Erosionschutzzgewebe und einer Zusatzbewässerung stehen die auftretenden Schubkräfte im Mittelpunkt der Betrachtung. Diese variieren je nach Dachneigung, Dachgröße, Gewicht des Begrünungsaufbaus und einer anzunehmenden zusätzlichen Schneelast. Um diese Kräfte letztlich in die Dachunterkonstruktion abzuleiten, sind eine stabile Dachtraufe und eventuell zusätzliche Schubschwellen in der Fläche notwendig.

Hierfür entwickelte ZinCo mit dem neuen Schubhalter Schubfix LF 600 aus Edelstahl eine dauerhaft sichere und zudem elegante Lösung. Er ist mit 600 kg belastbar und wird in Verbindung mit den Edelstahlprofilen TRP an der Traufe oder in der Fläche eingesetzt.

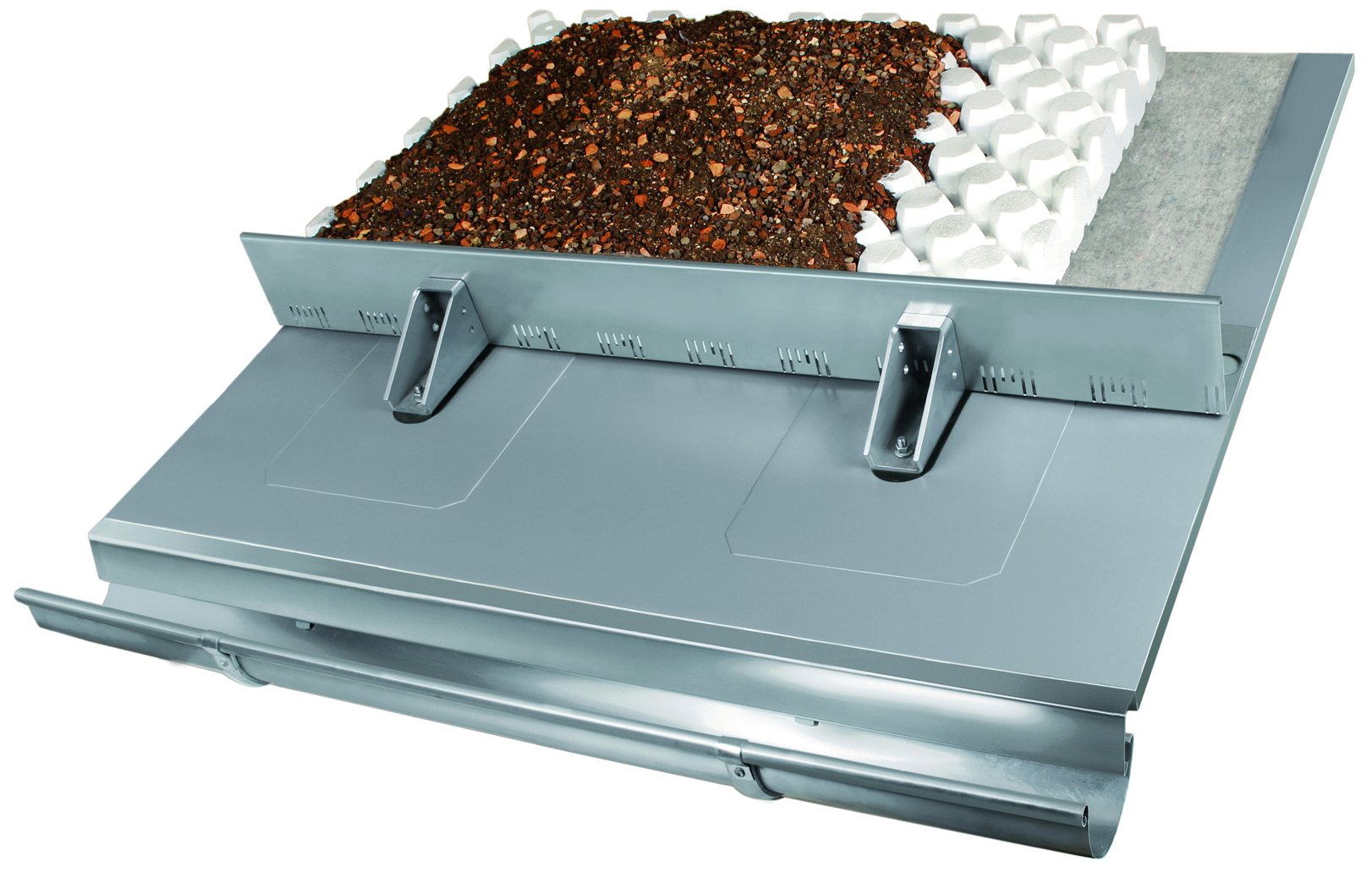

Schubfix LF 600 und Traufprofil TRP 140 sind mit etwas Abstand zur Dachtraufe montiert, wodurch sich ein optisch „schlanker“ Dachrand ergibt.

Schubfix LF 600 besteht aus einer Grundplatte (140 mmx90 mm) plus Halter (140 mmx60 mm, Höhe 100 mm), die nach dem Los-/Festflanschprinzip in Anlehnung an DIN 18195-5 regelgerecht einzudichten sind. Die Grundplatte wird als Festflansch auf eine massive, abgedichtete Unterkonstruktion, sei es aus Vollholz oder Beton, montiert und ringsum fachgerecht eingedichtet. Über die beiden Gewindebolzen der Grundplatte wird eine Schutzlage aus EPDM gesteckt, so dass sich der eigentliche Halter als Losflansch über den Anpressdruck selbst eindichtet.

Diese Lösung ersetzt die sonst üblichen Schubschwellen aus Holzbohlen, deren Eindichtung deutlich arbeitsaufwändiger ist. Noch dazu kann es bei Holz zu Materialverzug und damit Schwachstellen hinsichtlich der Dichtigkeit kommen.

An Schubfix LF 600 werden die Edelstahlprofile TRP (Höhe ca. 80 bzw. 140mm je nach Bedarf) angelegt. Deren Schlitzlochung lässt Wasser stets ungehindert abfließen. Somit sind Unterbrechungen und Schrägen wie bei Holzbohlen überflüssig und auch Wassersackbildungen kein Thema.

Damit bietet ZinCo eine technisch optimale Detaillösung, die darüber hinaus optische Pluspunkte bietet – mit „schlankem“ Dachrand.
