4D und 5D BIM Software: Zeiten und Kosten immer im Blick

Inhalt

Neben den Kosten gehören Termine zu den neuralgischen Punkten von Bauprojekten. Um die Termin- und Kostensicherheit zu steigern sowie die Planungs- und Ausführungsqualität zu verbessern, kommen immer häufiger softwaregestützte Termin-, Bauzeiten-, Budget- und Ressourcenplanung zum Einsatz. Sie sind inzwischen ein zentraler Baustein des Bauprojektmanagements und eine wichtige Voraussetzung für erfolgreiche Bauprojekte.

Durch das Verknüpfen von Terminen und Kosten mit dem dreidimensionalen Building Information Modeling (BIM) entstehen neue Möglichkeiten bei der Planung und Kontrolle von Bauprojekten. Damit lässt sich beispielsweise schon vorher im Detail prüfen, ob später auf der Baustelle alles so funktioniert, wie in der Planung vorgesehen.

4D-BIM: Digitales Baustellenkino

Werden BIM-Modelle mit Zeitplänen und Bauaktivitäten verknüpft, erhält man 4D-BIM. Dazu werden Bauzeitenpläne von herkömmlichen Programmen für die Bauzeitenplanung in 4D-BIM-Programme importiert und mit den 3D-Bauteilen des BIM-Modells so verknüpft, dass interaktive Visualisierungen entstehen. Diese können Abstimmungen im Planungsteam und mit Projektbeteiligten erheblich vereinfachen, weil sie anschaulicher und verständlicher sind als komplexe Balkenpläne.

Die vierte Dimension „Zeit“ ermöglicht in Verbindung mit dem dreidimensionalen BIM-Modell eine räumliche und zeitliche Simulation, Planung und Dokumentation von Bauaktivitäten, Soll-Ist-Vergleiche, eine Optimierung von Bauabläufen und ein frühzeitiges Erkennen von Problemen bei der Bauausführung und Montage. Alle räumlichen und zeitlichen Konsequenzen des Baufortschritts lassen sich unmittelbar aus beliebiger Perspektive visualisieren.

GA-Verantwortliche können damit beispielsweise erkennen, ob durch parallele Vorgänge geometrische oder zeitliche Konflikte bei der Installation und Montage gebäudetechnischer Anlagen entstehen oder welche Baustellenbedingungen an kritischen oder räumlich beengten Stellen zum Zeitpunkt des Arbeits­beginns vorherrschen.

Auch die Konsequenzen von Termin(plan)änderungen auf den weiteren Montageablauf lassen sich damit prüfen und beurteilen. Das ermöglicht im Vorfeld eine Optimierung der Bauplanung, Baustelleneinrichtung, von Materialbestellung, -lieferung und -lagerung sowie Montage und Ausführung. Verknüpft werden Gebäudebauteile mit zeitlichen Vorgängen entweder manuell – indem ausgewählte Bauteile dem jeweiligen Balken im Gantt-Diagramm zugewiesen werden – oder halbautomatisch.

4D BIM: So funktioniert das Modell

Bei der halbautomatischen Zuordnung werden entweder Identifikationsnummern der BIM-Bauteile mit entsprechenden Zahlencodes der einzelnen Vorgänge automatisch miteinander verbunden oder die Zuweisung erfolgt auf der Basis semantischer Informationen der BIM-Modelle und auf Grundlage in der Software definierter Verknüpfungsregeln. Das hat den Vorteil, dass Baustellenvorgänge schneller und Änderungen am 4D BIM-Modell oder Terminvarianten mit weniger Aufwand visualisiert werden können.

Gesteuert wird der virtuelle Bauablauf in einer beliebigen Geschwindigkeit über einen Zeitstrahl wie bei einem Video per Vor- oder Rücklauftaste. Durch Eingabe von Datum und Uhrzeit kann die dreidimensionale Situation im BIM-Modell zu einem beliebigen Zeitpunkt wiedergegeben werden, wobei die dazu korrespondierende Position im Balkenplan kontinuierlich angezeigt wird. Visuell dargestellt werden können alle oder ausgewählte Gewerke, Ebenen oder Bauteile, optional auch in halbtransparenter Form, um dahinter liegende Objekte erkennen zu können.

Wird die Ansicht gewechselt oder herangezoomt, können Vorgänge entsprechend der vorhandenen geometrischen und zeitlichen Auflösung außerdem im Detail verfolgt werden. Bei großen und komplexen Projekten verdeutlichen einheitliche Farbkodierungen der Gewerke, Ebenen oder Bauteile die zeitlichen Abläufe der jeweiligen Vorgänge und Tätigkeiten. Über die zeitliche Zuordnung zum Terminplan und die Kombination verschiedener Darstellungsfilter (etwa „alle Abwasserrohre bestimmter Querschnitte oder Materialien“) lässt sich auch der Bauteil- und Materialbedarf zeitlich abhängig darstellen.

5D BIM: Digitaler Kostenmanager

Bei einer 5D-Simulation wird neben dem 3D-Gebäudemodell und der Zeit auch die Baukosten­entwicklung berücksichtigt. Deswegen spricht man hier auch von 5D BIM Software. Wird das 3D-Modell mit den Mengeninformationen um die Faktoren Zeit und Kosten ergänzt, lassen sich Budgets und Baukosten unter Berücksichtigung des zeitlichen Aspekts darstellen und analysieren.

Durch die Verknüpfung von 5D BIM-Gebäudebauteilen, Mengen und Kosten kann über die gesamte Projektlaufzeit die zeitliche Entwicklung der Projektkosten ausgewertet und in Form von Diagrammen anschaulich visualisiert werden. Das vereinfacht die Kosten- und Budgetplanung, beschleunigt Entscheidungsprozesse bezüglich Bauteilqualitäten, Mengen oder Kosten und ermöglicht visuelle Plausibilitätsprüfungen oder die Simulation von Kostenvarianten. Die Kosten für alternative Ausführungen oder Änderungswünsche sind schnell abrufbar und vereinfachen Entscheidungen bei Bauherren und Investoren.

So funktioniert Software mit 5D BIM

Wie beim Faktor Zeit, erfolgt auch bei den Kosten die Zuordnung der Bauteile oder Bauteilgruppen entweder manuell oder halbautomatisch über Verknüpfungsregeln. Zuvor werden die Bauteile entsprechend ihrer Objektattribute und den Kostenplanungsanforderungen gefiltert und strukturiert. In späteren Leistungsphasen lassen sich Soll-Ist-Vergleiche des aktuellen Baufortschritts durchführen. Dazu werden die Soll-Zustände des idealerweise auf Cloud-Servern abgelegten 4D- oder 5D-Modells mit den Ist-Daten der Baustelle – in der Regel mithilfe mobiler Eingabegeräte – online abgeglichen. Abweichungen werden im BIM farbig dargestellt und in Berichtform ausgegeben. So können Störungen im Bauablauf frühzeitig erkannt, ihre Relevanz bewertet und gegebenenfalls Gegenmaßnahmen eingeleitet werden.

Erheblich weiter gefasst ist die 5D-BIM-Definition der europäischen 5D-Initiative. Das ist ein 2008 gegründeter Zusammenschluss von Bau- und Softwareunternehmen, die eine Etablierung integrierter, prozessorientierter 5D-BIM-Lösungen in der Baubranche zum Ziel haben. Zu den Mitgliedern gehören unter anderem Software-Hersteller, wie Autodesk, Bentley, Nemetschek, RIB und Trimble, sowie Bauunternehmen, wie Max Bögl und Strabag.

Über den Zeit- und Kostenfaktor hinaus berücksichtigt das fünfdimensionale BIM alle für die Planung, Ausführung und Nutzung, bis hin zum Abriss relevanten Daten, also auch Informationen zur Herstellung, Montage, Bestellung und Logistik, ferner Ressourcen-, Lebenszyklus-, Wartungs-, Instandhaltungs- und As-Built-Daten. Damit schließt die 5D-Initiative (und deren Mitglieder) – im Unterschied zur allgemeinen Definition von 5D-BIM – auch 6D-BIM (Nachhaltigkeit) sowie 7D-BIM (Facility Management) mit ein (vgl. Info-Kasten).

Der Mehrwert dieser ganzheitlichen und prozessorientierten Betrachtung von Bauprojekten liegt vor allem in der Möglichkeit, schon frühzeitig Berechnungen, Analysen und Simulationen anhand des digitalen 5D-BIM-Modells durchzuführen, wodurch man rechtzeitig Einfluss sowohl auf die Herstellungs- und Betriebskosten als auch auf die Nachhaltigkeit nehmen kann.

BIM: Welche 4D und 5D-Lösungen gibt es?

Software für die Bauzeitenplanung ist sehr vielfältig. Neben aus der Netzplantechnik stammenden, allgemeinen oder bauspezifischen Programmen für die Erstellung von Balken-, Struktur- oder Netzplänen ohne Bezug zum BIM-Modell, werden zunehmend 4D- und 5D-BIM-Lösungen angeboten, die teilweise auf den Daten von Bauzeitenplanern, etwa auf Microsoft Project aufbauen.

Während einige 4D und 5D-Programme BIM-Daten einer bestimmten CAD/BIM-Software im nativen Datenformat direkt übernehmen können (z. B. Revit und Navisworks), importieren andere IFC-Dateien (z. B. Powerproject BIM) – allerdings mit damit verbundenen Schnittstellenverlusten.

Auch die Ergebnisse der 4D-Verknüpfung sind sehr unterschiedlich – sie reichen von einer Grundstruktur, die anschließend zu einem vollständigen Bauzeitenplan komplettiert werden muss (z. B. BIM4you), bis hin zu detaillierten Balkenplänen, die sich bei Modelländerungen automatisch aktualisieren (z. B. iTWO). Im Folgenden werden einige Lösungen und ihre Software beispielhaft vorgestellt. Weitere Anbieter finden Sie ganz unten.

Autodesk Navisworks

Autodesk Navisworks von Autodesk ist eine in den Varianten Manage und Simulate verfügbare Software für die Koordination und Kollisionskontrolle von BIM-Fachmodellen in einem Gesamtmodell. Für 4D- und 5D-Simulationen lassen sich Daten von Autodesk Revit mit Bauzeiten und -kosten aus externen Projektmanagement-Anwendungen verknüpfen.

Bentley Navigator

Bentley Navigator von Bentley ermöglicht eine gewerkeübergreifende Zusammenarbeit und Prüfung von BIM-Modellen, eine Koordinierung und Kollisionsprüfung der Gewerke sowie Bauablaufsimulationen zur Optimierung von Baustellenaktivitäten. Mit der Übernahme von Synchro Software in 2018 hat Bentley sein Produktspektrum im Bereich 4D-Baumodellierung erweitert.

BIM4you

BIM4you von BRZ versteht sich als durchgängige 5D-BIM-Lösung für die Projektplanung und -steuerung, bis zur Bewirtschaftung. Mit der 4D-Timeline lassen sich aus BIM-Bauwerksmodellen Grobstrukturen automatisiert ableiten, die als Grundlage für die Erstellung von Bauzeitenplänen genutzt werden können.

Desite

Mit Desite von ThinkProject / Ceapoint lassen sich 3D-BIM-Modelle interaktiv visualisieren, analysieren, auswerten, erweitern und prüfen. Zudem können der Baufortschritt in Form von 4D-Simulationen visualisiert sowie Bauzeitenpläne und Mengenauswertungen auf Grundlage des 3D-Modells erstellt werden.

Powerproject BIM

Powerproject BIM von Elecosoft ist eine Programmerweiterung der Projektmanagementsoftware Powerproject für eine auf IFC-Modelldaten basierende Termin-, Ressourcen- und Kostenplanung. Mit dem kostenfreien Project Viewer lassen sich Projektpläne auch ohne eine Powerproject-Lizenz öffnen und betrachten.

iTWO

iTWO von RIB Software versteht sich als integrierte 5D-BIM-Lösung, die Bauzeiten, Ressourcen, Baukosten und weitere Projektdaten mit dem 3D-BIM-Modell verknüpft und damit eine prozessorientierte, umfassende Termin-, Ressourcen- und Bauablaufplanung, Kostenplanung, Ausschreibung und Realisierung von Bauprojekten ermöglicht.

Fazit: Ohne Know-how und Erfahrung kann 4D und 5D-BIM nicht funktionieren

Ein effizientes Termin-, Kosten- und Ressourcenmanagement ist ohne Softwareunterstützung nicht mehr denkbar. Bauzeiten- und Baukostenplaner auf der Basis von 4D- und 5D-Daten weisen in die richtige Richtung. Die BIM-Methodik bietet für das Zeit- und Kostenmanagement von Bauprojekten entscheidende Vorteile – vorausgesetzt die BIM-Bauwerksdaten verfügen über eine entsprechende Qualität, Detaillierung und logische Strukturierung. Zu geringe oder zu hohe LOD (Level of Details) des BIM-Modells können sich als ebenso problematisch erweisen, wie eine fehlerhafte Bauteilmodellierung oder eine inkonsequente Bauteilstrukturierung.

Prinzipiell muss schon beim Modellieren die nachfolgende Modellauswertung nach Zeit- oder Kostenkriterien berücksichtigt werden, ansonsten sind Fehler und Probleme vorprogrammiert. Herausforderungen entstehen in der Praxis auch aufgrund von Informationsverlusten bei der IFC-Datenübergabe, wenn die CAD-Software, mit der das BIM-Modell erstellt wurde und die 4D-/5D-Software nicht vom gleichen Hersteller stammen. Kombinierte Lösungen, zum Beispiel Autodesk Revit und Navisworks oder RIB iTWO, sind hier im Vorteil.

Häufige Modelländerungen können ebenso zu einer Herausforderung werden, wenn die IFC-Daten komplett neu eingelesen und zugewiesen werden müssen, wie das kontinuierliche Einpflegen der Ist-Daten auf der Baustelle für Soll-Ist-Vergleiche.

Am wichtigsten ist aber die Erkenntnis, dass auch die beste 4D- oder 5D-BIM-Software Probleme während der Ausführung nicht vorhersehen oder gar verhindern kann. Es liegt in der Verantwortung des Anwenders, dass Termine, Zeitspannen, Abhängigkeiten, Witterungseinflüsse oder die Besonderheiten des Projekts korrekt eingegeben und alle Einflussfaktoren angemessen berücksichtigt werden. Damit Bauzeiten und Kosten nicht aus dem Ruder laufen, bedarf es deshalb nicht nur einer leistungsfähigen Software, sondern auch Projektmanagement-Know-how und viel Erfahrung.

Programme / Anbieter (Auswahl)

Vom 3D- zum 7D-BIM

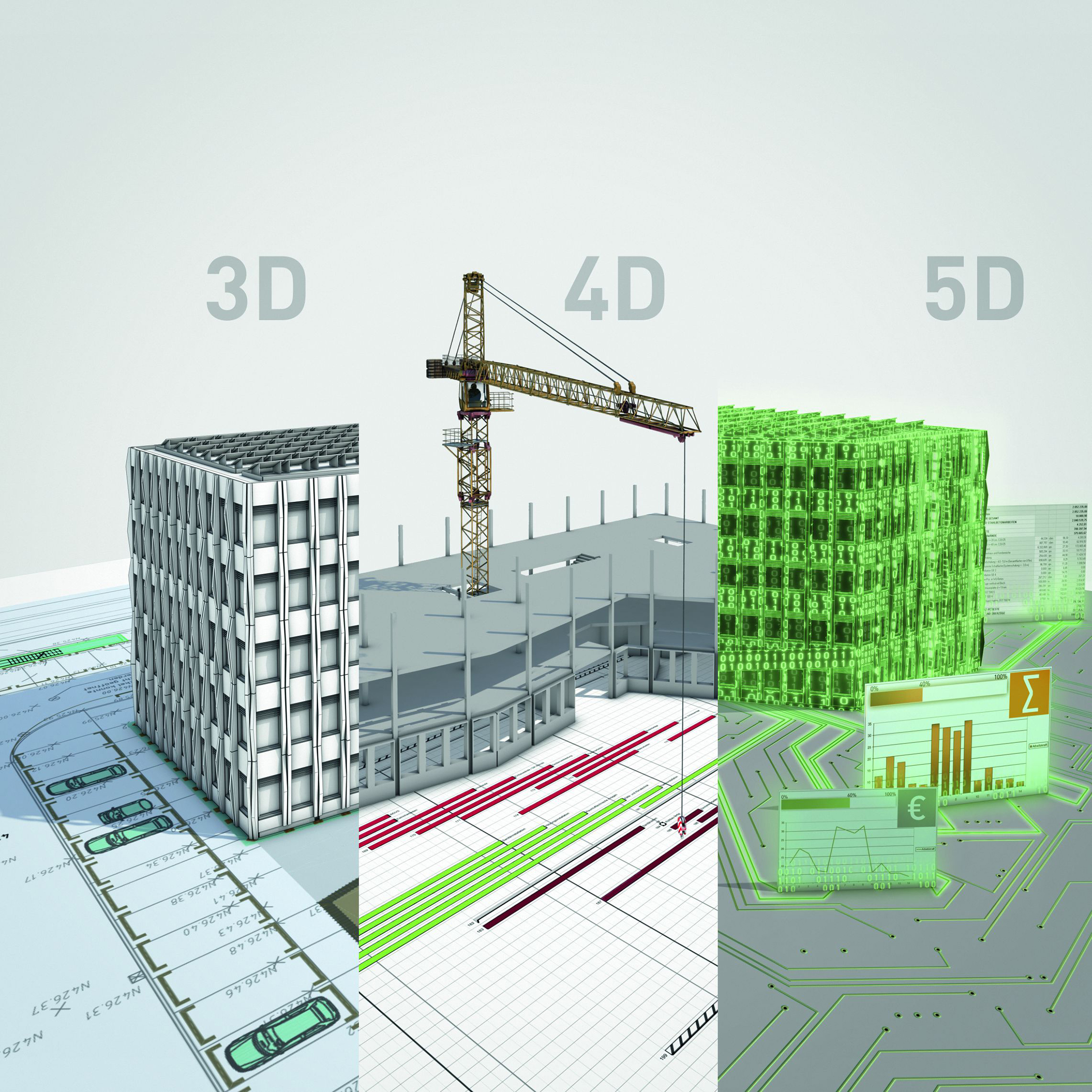

Wird das dreidimensionale BIM-Modell um weitere Dimensionen oder Größen ergänzt, lässt es sich unter verschiedenen Aspekten auswerten und für unterschiedliche Zwecke nutzen. Wird das 3D-Modell um die vierte Dimension „Zeit“ erweitert (4D-BIM), kann vorab der Bauablauf visualisiert werden. 5D-BIM berücksichtigt zusätzlich auch Mengen, Baukosten und Ressourcen – wodurch Bau- und Montageprozesse simuliert werden können. Mit 6D-BIM werden auch Lebens­zyklusaspekte einbezogen, beispielsweise die Gebäudebewirtschaftung, der Abriss und die Entsorgung sowie die Materialwieder­verwertung. 7D-BIM berücksichtigt Aspekte der Gebäudenutzung (Facility Management): Wartung, Instandhaltung etc.

Strabag: Bauen in der 5. Dimension

Der weltweit agierende Baukonzern Strabag plant, simuliert und realisiert Bauprojekte mit der 5D-BIM-Technologie bis ins kleinste Detail, inklusive der Bauzeiten und Baukosten. Das fünfdimensionale BIM-Modell liefert nicht nur dreidimensionale Darstellungen, sondern auch Angaben, wann welche Arbeiten am Bauteil ausgeführt werden müssen (4D), Informationen zu Materialien, Bestellungen, Betreiberdaten (5D) und zu allen anschließenden Prozessen – bis hin zur Übergabe eines digitalen Bauwerkmodells mit Betreiber­daten. Fehlplanungen werden ebenso vermieden, wie Kosten- und Zeitüberschreitungen. Änderungen bei Fenstergrößen, Mauer­stärken oder Estrichhöhen werden beispielsweise immer in Bezug zu den anderen Gebäudeteilen gesetzt. Die Auswirkungen von Planungsänderungen werden so für alle sichtbar – etwa wenn aus schallschutztechnischen Gründen Estrichhöhen angehoben werden und daraus zu geringe Fensterhöhen resultieren. Wird ein Punkt in der Planung verändert, zeigt das mit ausreichenden Daten gefütterte Modell alle Auswirkungen dieser Umgestaltung. Durch die 5D-Methode erfährt der Bauherr nicht nur, wie die Änderungen aussehen werden, sondern auch, wie sie sich auf die Massenberechnungen, Kosten sowie auf den Zeitablauf auswirken. Visualisiert werden die Projektdaten über Tablets, Notebooks und BIM-Viewer, die alle Facetten des Projekts, bis hin zur Kabel- und Rohrverlegung zeigen. Kommentar- und Korrekturfunktion erlauben notwendige Änderungen, die über die Cloud zusammengeführt werden und so für alle Projektbeteiligten unmittelbar verfügbar sind. Höhere Planungskosten werden durch eine beschleunigte und effiziente Baudurchführung relativiert, Risiken werden frühzeitig erkannt und ausgeräumt. Konstantinos Kessoudis, Leiter der „BIM 5D“-Entwicklung in der Zentralen Technik im Strabag-Konzern, ist von der Planung in der fünften Dimension überzeugt: „Die Zusammenführung aller Informationen in einen Pool ist die Antwort auf die zunehmende Spezialisierung der ausführenden Unternehmen und die Vervielfachung ihrer Zahl. Während in traditionellen Bauabläufen ein Datenverlust unvermeidlich ist, behalten wir den Überblick und können den aktuellen und künftigen Zustand des Projekts jederzeit abbilden.“

bim5d.strabag.com

Literatur / Quellen

  • Bielefeld, B.: Basics Terminplanung. Berlin: Birkhäuser 2009
  • Hochmuth, M.; Scharun, S.; Tyryshkina, K.; Klar, S. B.: Mit BIM: Termine und Kosten im Griff. Berlin: Ernst & Sohn, BIM – Building Information Modeling 2018, 2018
  • Humer, D.: BIM-4D: Softwareübergreifende Terminplanung mittels Building Information Modeling. Masterarbeit an der TU Graz, 2018, Download auf diglib.tugraz.at
  • Kochendörfer, B.; Liebchen, J. H.; Viering, M. G.: Bau-Projektmanagement, Grundlagen und Vorgehensweisen. Wiesbaden: Springer Vieweg, 2010
  • Schreyer, M.: BIM-Einstieg kompakt für Bauunter­nehmer, BIM-Methoden in der Bauausführung. ­Berlin: Beuth Verlag, 2016
  • Tulke, J.: Kollaborative Terminplanung auf der Basis von Bauwerksinformationsmodellen. Weimar: Verlag der Bauhaus-Universität Weimar, 2010, Download auf e-pub.uni-weimar.de
  • 5D-BIM-Industrieinitiative
  • www.5d-institut.de 5D-BIM-Dienstleister
  • Bauzeitenplaner, Übersicht Bauzeitenplanungs-Software
  • www.dvpev.de Projektmanager-Verband Bauwirtschaft
  • www.pmaktuell.org Projektmanagement-Fachmagazin
  • www.projektmagazin.de Fachportal für Projektmanagement

Dieser Beitrag ist zuerst erschienen in TGA 11/2019.
