Schritt für Schritt: So wird eine Dusche nach DIN 18 534 abgedichtet

10.06.2019
Symbol um den Artikel auf die Merkliste zu setzen

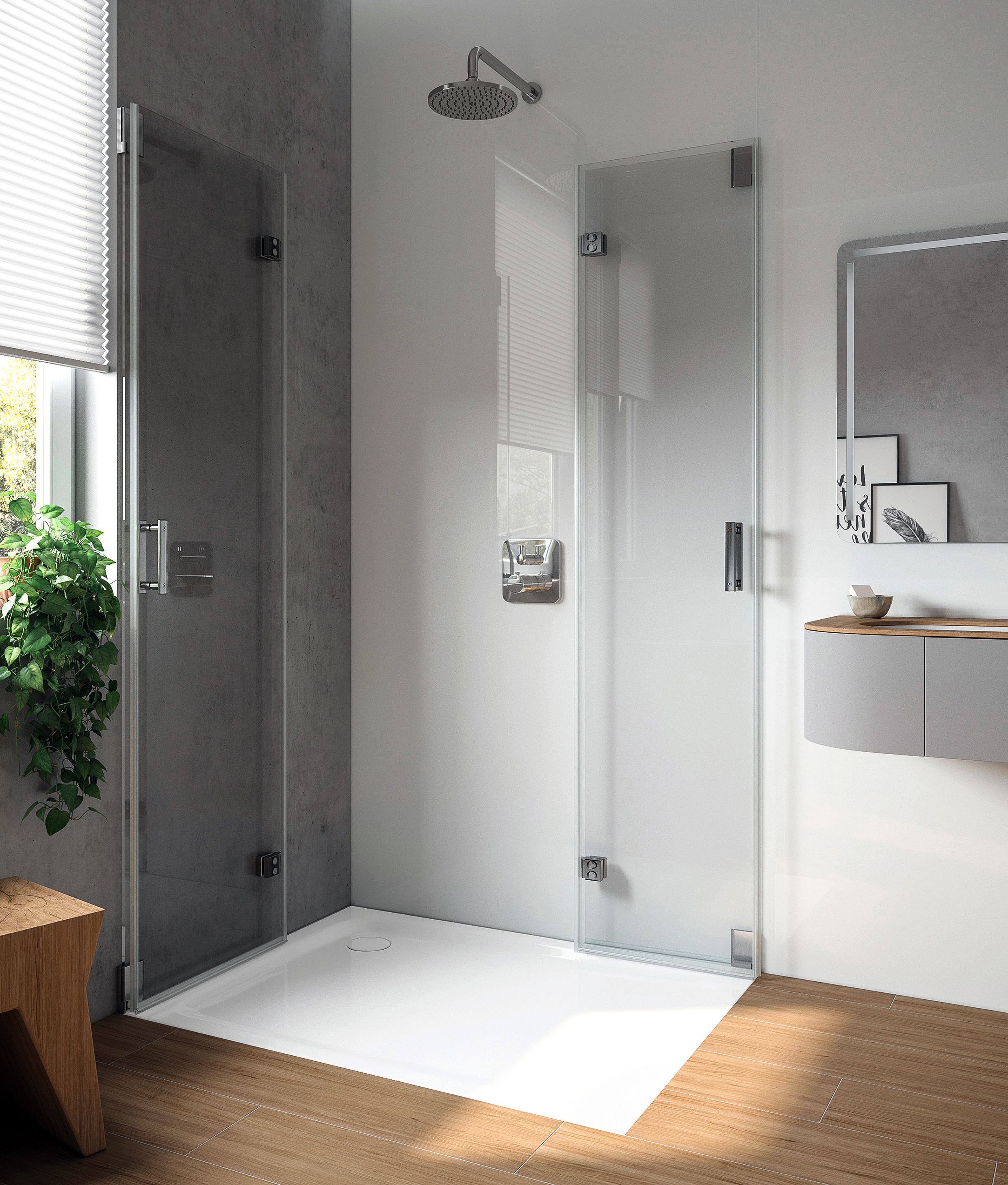

Zur Abdichtung bodeneben eingebauter Duschflächen bietet sich ein Dichtsystem mit Dichtband an. Der Beitrag zeigt, wie Duschflächen gemäß DIN 18 534 gegen Feuchtigkeit abgedichtet werden und worauf beim Einbau zu achten ist.

© Kaldewei

Kaldewei-Dichtsysteme zeichnen sich dank vorgefertigter Elemente durch eine einfache Verarbeitung und schnelle Fixierung auf der Baustelle aus. Sie haben eine allgemeine bauaufsichtliche Prüfung im Verbund mit Sopro-Produkten erfolgreich bestanden.

Für die Abdichtung bodeneben eingebauter Duschflächen gibt es das Dichtset „Bodeneben“. Martin Schäpermeier, Anwendungstechniker und Trainer in der Kaldewei Iconic World, zeigt in wenigen Schritten, wie die Abdichtung mit den Dichtsystemen erfolgt.

Das Set „Bodeneben“ ist ein Abdichtungssystem zur einfachen Anbindung von bodenebenen Duschflächen an die Flächenabdichtung. Es setzt sich aus den folgenden Bestandteilen zusammen:

  • Wannen-Dichtband, 6,2 m
  • zwei Wandecken
  • vier Multifunktionsecken.

Dicht in fünf Schritten

Das sind die einzelnen Arbeitsschritte:
© Kaldewei / Christian Blanke Fotografie

Schritt 1: Zur Vorbereitung des Untergrunds wird die Fläche gründlich von Staub und Fett befreit, damit die Dichtecken und das Dichtband später gut haften. Am besten eignen sich dafür Reinigungsmittel mit Alkohol bzw. Ethanol.
© Kaldewei / Christian Blanke Fotografie

Schritt 2: Einfach den Schutzstreifen von der ersten Wandecke entfernen und diese – unter Berücksichtigung der Fliesenstärke – an der Außenseite der Duschfläche fixieren und fest andrücken. „Ich verwende dazu gerne eine leere Anstreicherrolle, damit die Verklebung mit der Emailoberfläche sicher und dauerhaft erfolgt. Alternativ auch ein sauberes, weiches Tuch. Das hat den Vorteil, dass beim Reiben Wärme entwickelt wird und so der Dichtstreifen besser haften bleibt“, sagt Martin Schäpermeier. So wird mit allen vier Dichtecken verfahren.
© Kaldewei / Christian Blanke Fotografie

Schritt 3: Nach der Fixierung der Dichtecken wird das Dichtband zugeschnitten. Wichtig ist, dass sich Dichtband und Dichtecken immer um rund fünf Zentimeter überlappen.
© Kaldewei / Christian Blanke Fotografie

Schritt 4: Mit dem zugeschnittenen Dichtband die Abdichtung einfach an allen Seiten weiterführen und fest mit der Dusche verkleben. Danach werden der Montagerahmen und der Ablauf sicher positioniert, die Duschfläche wird in den Rahmen eingesetzt und der Ablauf montiert.
© Kaldewei / Christian Blanke Fotografie

Schritt 5: Für die Verbundabdichtung zunächst einen breiten Dichtanstrich auf dem Estrich sowie an den Wänden jeweils unterhalb der Dichtbänder vornehmen. Die Dichtecken und die Dichtstreifen darauf andrücken. Danach werden die Dichtecken und die Dichtstreifen mithilfe des Dichtanstrichs oder von Dichtschlämmen miteinander verbunden. „Auf diese Nahtstellen sollte man besonders achten“, sagt Martin Schäpermeier.

Sind alle Dichtbänder und -ecken fest miteinander verbunden, erfolgt die sichere Integration des Kaldewei-Dichtsystems in die übrige Badezimmerabdichtung nach DIN 18 534-1. Dazu werden Wand und Boden bis zum Rand der emaillierten Duschfläche, also auch über die Bänder hinweg, ganz einfach mit der Abdichtung versehen. So sind Duschfläche, Wand und Boden zuverlässig abgedichtet.

Nach der endgültigen Verfliesung durch einen Fliesenleger muss nur noch die Wartungsfuge rund um die emaillierte Duschfläche angebracht werden.

Als zusätzlichen Service bietet Kaldewei auf seiner Website viele Montagevideos zum Download an, die leicht verständlich und in wenigen Schritten die einfache, schnelle und sichere Installation gewährleisten. In diesem Video wird die Abdichtung bodenebener Duschen anschaulich dargestellt.

In wenigen Schritten zum neuen Job

Sie wünschen sich eine beruflichen Veränderung? Auf www.gebäudehelden.de finden Sie auch Stellen für Anlagenmechaniker SHK.

Bedeutung der Wassereinwirkungsklasse

Die DIN 18 534 regelt die Abdichtung von Böden und Wänden in Innenräumen, unter anderem im Sanitärbereich. Sie geht aus der bisherigen DIN 18 195 hervor, die nun in sechs eigenständige DIN-Normen überführt wurde. Die DIN 18 534 definiert unter dem Begriff Wassereinwirkungsklasse insgesamt vier Standards, nach denen sich der Aufwand für die erforderliche Abdichtung von Wand und Boden zu richten hat.

Moderne Baustoffe und Bauprodukte sind heute so entwickelt, dass die Hersteller gleichzeitig auch nötige Hinweise für die Abdichtungstechnik herausgeben. Wichtig: Bei der Bestimmung der Werkstoffe für Wand und Boden gilt es jetzt, die Einstufung gemäß Wassereinwirkungsklasse gleich mitzudefinieren. Das kann verhindern, dass es auf dem Bau zu einer falschen Wahl von Material und Verarbeitungsverfahren kommt.
