Compactpitch XM-F Reptile: PV-Montagesystem für Schrägdächer von Aerocompact

Aerocompact ersetzt bei seiner Neuvorstellung teure und unflexible Dichtkomponenten mit einer integrierten Lösung: Durch die unabhängige Positionierung des Abdeckbleches zur Befestiger-Einheit kann diese immer über dem Sparren montiert werden und leitet die entstehenden Kräfte direkt in die Dachkonstruktion ein.

Die zum Patent angemeldete Labyrinth-Style-Dichtung stellt dabei sicher, dass die frei wählbare Durchbruchstelle während der Montage ohne zusätzlichen Aufwand dauerhaft abdichtet.

Wegen der hohen Tragfähgikeit führt dies in Kombination mit der neuen und starken X60-Schiene zu einer Reduktion der Dachhaken, was den Installations- und Materialaufwand und die Kosten reduziert. Dank der verbesserten Krafteinleitung sind laut Hersteller auch Gebiete mit hohen Schneelasten kein Probelm.

Das vormontierte System lässt sich binnen kurzer Zeit montieren.

Viel Gestaltungsfreiheit

Das System enthält neben den Befestigern auch farbige Abdeckbleche, die wahlweise in rot, braun oder anthrazit erhältlich sind. „Auf dem europäischen Markt gibt es unzählige verschiedene Dachziegelarten. Bisher hat man sie in der Regel mit einem Winkelschleifer zurechtgeschnitten, damit das PV-Montagesystem passt“, berichtet Produktmanagemer Vonbun.

Das ist jedoch mit erheblichem Aufwand verbunden und der Gefahr, dass der Ziegel bricht. Außerdem ist die Positionierung des Befestigers vom Ziegel abhängig, die Kräfte werden somit nicht optimal über den Sparren in die Dachkonstruktion eingeleitet. „Mit unserer Lösung setzen wir neue Maßstäbe in punkto Abdichtung und Flexibilität. Unser Abdeckblech ersetzt einen Dachziegel und kann unabhängig positioniert und einfach an die Kontur der umliegenden Ziegel angepasst werden, ohne dass man die Ziegel bearbeiten muss.“

Schnell montiert

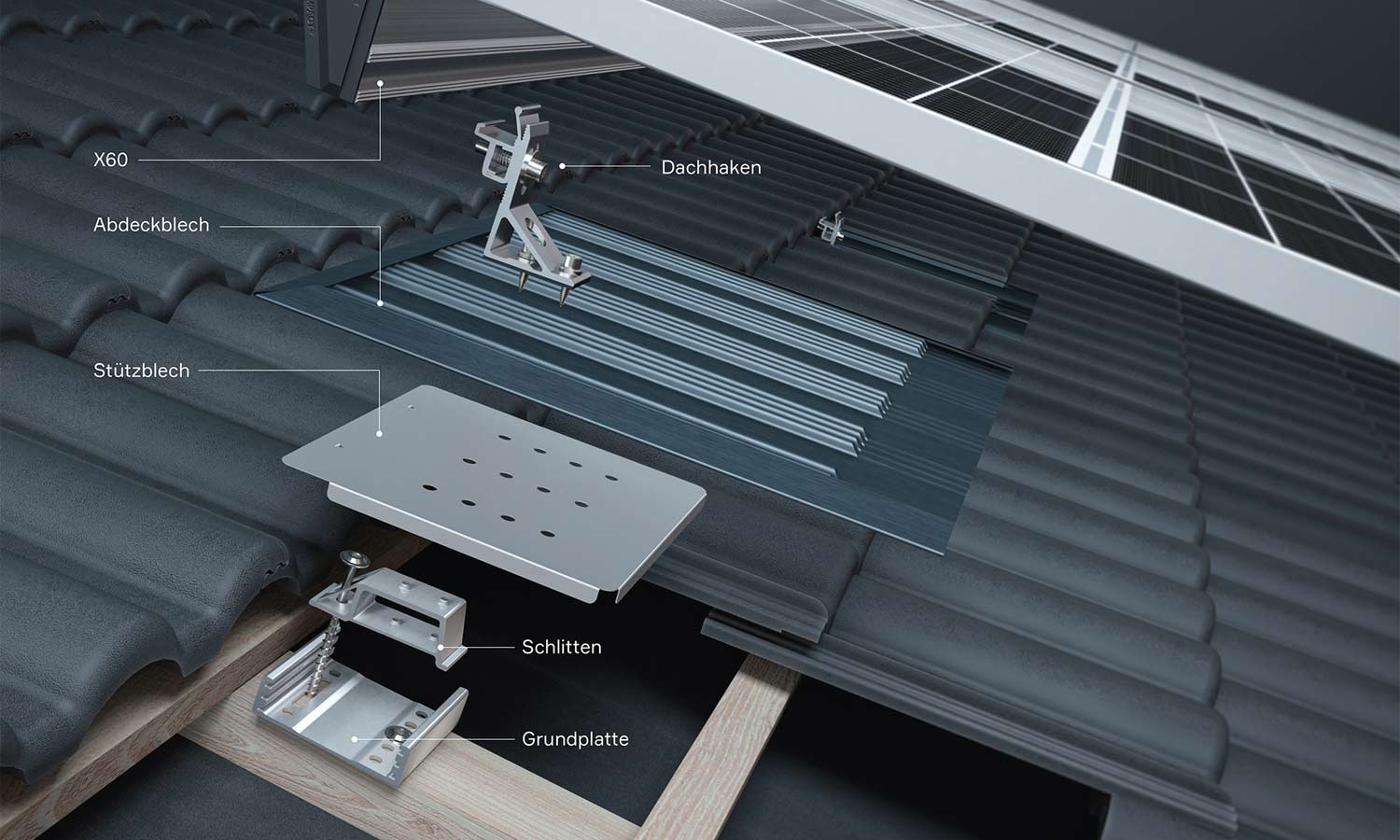

Zunächst wird die Grundplatte auf den Sparren geschraubt und der Schlitten in der passenden Position fixiert. Dann kann man das Abdeckblech frei auf dem Schlitten platzieren und entlang der Ziegelkontur anpassen. Die entsprechende Stelle für die Befestigung des Dachhakens lässt sich mit einem leichten Daumendruck markieren. Der vormontierte Haken wird mit zwei Dünnblechschrauben befestigt.

Je nach Dachlattenhöhe lässt sich der Schlitten auf drei verschiedenen Höhen anbringen. Mit dem vormontierten Schnellverbinder sind Feinjustierungen der eingerasteten X-Schiene möglich. Wegen der vormontierten Baugruppen ist eine schnelle und einfache Installation mit lediglich einem Werkzeug möglich. „Insgesamt reduzieren wir die Montagezeit um bis zu 40 Prozent“, so Vonbun.
