Montagefehler vermeiden: Markisen richtig befestigen

Olaf Vögele

Viele Markisen-Befestigungen erweisen sich bei einem Gerichtsverfahren als fehlerhaft. Ein Sachverständiger erläutert, wie geprüft wird und worauf die Fachbetriebe bei der Montage achten müssen.

© Fischer

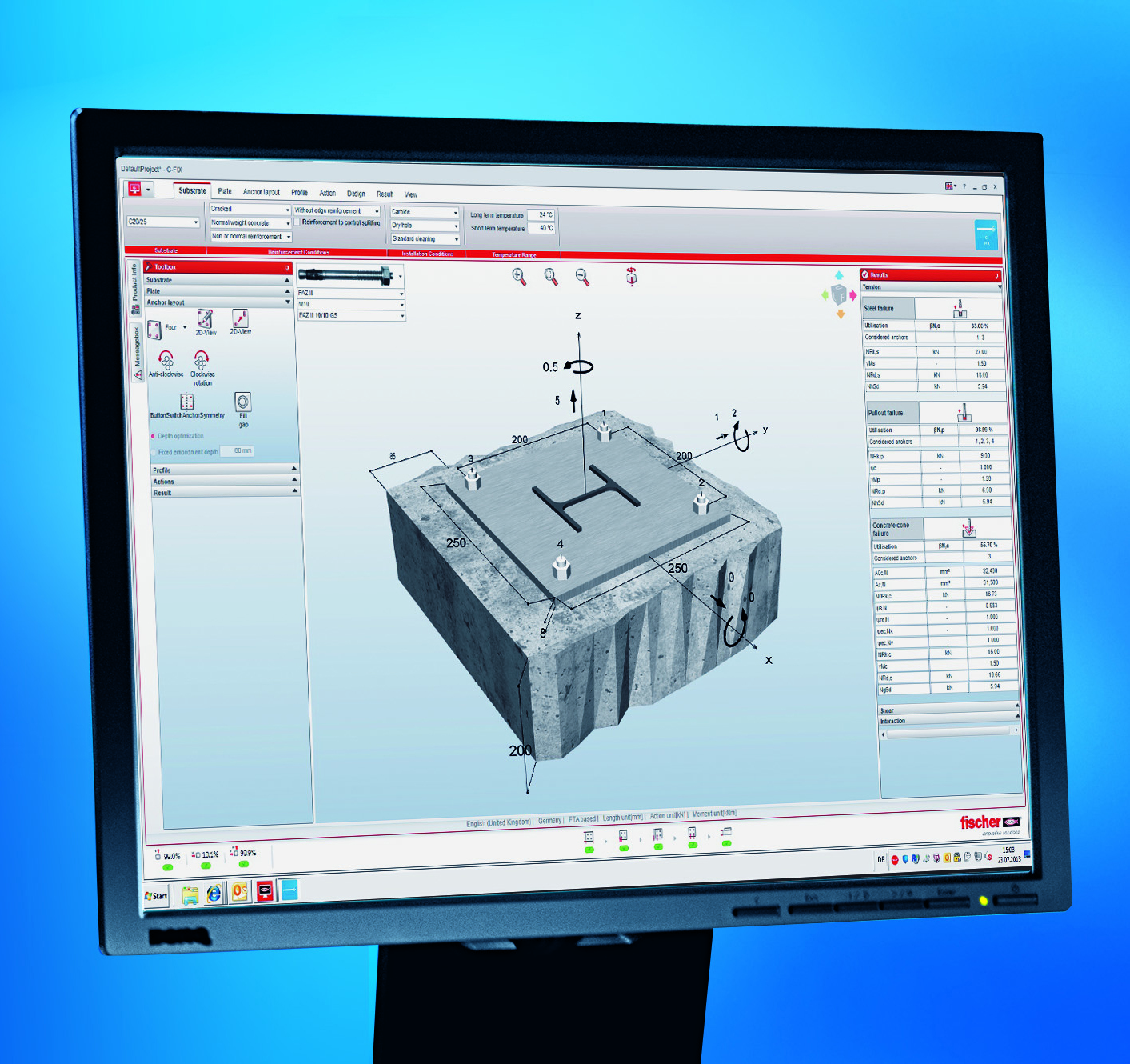

Die Software der Dübelhersteller hilft, so manchen Fehler bei der Befestigung zu vermeiden.

Wenn der Sachverständige bei einem Gerichtsverfahren mit dem Beweisbeschluss die pauschale Frage gestellt bekommt, ob die Markise und die Montage nach den allgemein anerkannten Regeln der Technik ausgeführt worden sind, kann es eng werden für den Fachbetrieb.

In mindestens 50 Prozent der Fälle kommt es dann bei strikter Auslegung der technischen Regeln und Normen zur Fehlerfeststellung bei der Befestigung.

Und da spielt es dann keine Rolle, ob es eigentlich nur um Welligkeiten im Markisentuch ging.

Genügend Befestigungspunkte? Die richtigen Dübel?

Der schlaue Anwalt baut vor und bringt beim selbstständigen Beweisverfahren vor Gericht mit zusätzlichen allgemeinen Fragestellungen möglichst viel Steine ins Rollen. Damit ist der Sachverständige gehalten, die gesamte Lieferung und Montage zu überprüfen und damit vielleicht noch weitere Mängel ans Tageslicht zu bringen.

Insbesondere bei der Montage kann es dann zur bösen Überraschung kommen, wenn der Sachverständige zu wenig Befestigungspunkte oder die Wahl der falschen Dübelsysteme feststellt. Dabei geht der Sachverständige eigentlich nicht anders vor, wie der Fachbetrieb es vorher hätte auch schon tun müssen.

Primär geht es zuerst darum, den Montageuntergrund zu ermitteln. Sich allein auf Aussagen des Haubesitzers einzulassen, ist eindeutig zu wenig, da das Prinzip der Inaugenscheinnahme gilt. Sicher sind im Streitfall schon Bohrlöcher vorhanden, aus denen ausreichende Erkenntnisse abgeleitet werden können. Aber in vielen Fällen kommt auch der Sachverständige um eine Probebohrung nicht herum, um den Montagegrund eindeutig definieren zu können. Diese Problematik tritt vor allem bei älteren Häusern oder Anbauten auf, wo aufgrund von Reparaturarbeiten oder verschiedenen Bauepochen unterschiedliches Mauerwerk verwendet wurde.

Bereits seit zehn Jahren gelten die Bestimmungen der Norm EN 13561, wonach die Windbelastungen für Markisen festgelegt sind, nach denen die notwendigen Befestigungsmittel berechnet werden können. Warum ein nicht unerheblicher Teil sogenannter „Fachbetriebe“ diese Regeln ignoriert, ist nicht nachzuvollziehen.

Olaf Vögele, Sachverständiger

© Michael Mester

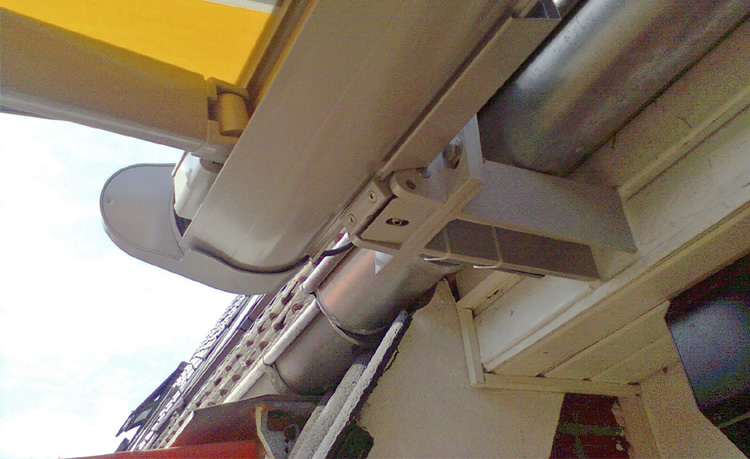

Keine Kompromisse ging der ausführende Fachbetrieb bei diesem Beispiel ein, da die Gelenkarmmarkise wegen der Anbringungshöhe vor die bereits vorhandene Regenrinne positioniert werden musste.

Sachverständige müssen Mängel schonungslos aufdecken

Man kann die Vorgehensweise als überzeichnet oder überzogen darstellen, aber tatsächlich muss der Sachverständige sich an bestehende Normen und Regeln halten, da man auch ihm durch ein evtl. Zweitgutachten eine falsche Vorgehensweise nachweisen kann - Prozesse mit drei bis vier nacheinander beauftragten Sachverständigen sind übrigens keine Besonderheit bei der Schadensermittlung. Begünstigt werden diese Vorgehensweisen auch durch die Existenz von Rechtsschutzversicherungen.

Klar muss sein, dass je mehr Untersuchungen stattfinden, desto mehr Mängel aufgedeckt werden, was die ganze Sache für den Fachhändler nicht gerade einfacher macht. So gesehen zeigt die dargestellte Problematik auf, wie wichtig es ist, dass die Lieferung und Montage einer Markise in allen Punkten einwandfrei und nach den anerkannten Regeln der Technik ausgeführt wird. Ist man sich darüber nicht im Klaren, gilt es zu fragen und sich entsprechend weiterzubilden.

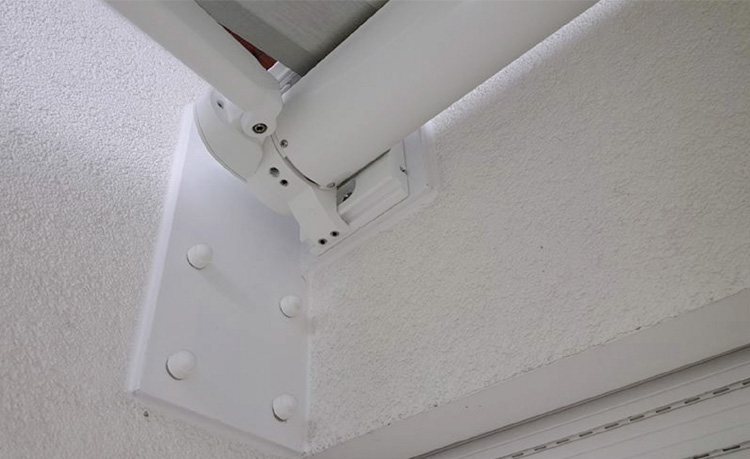

Sicherer Halt vor einem Rollladenkasten durch eine speziell angefertigte Winkelkonsole.

Wann gibt es Auszugsversuche an montierten Dübeln?

Besonders schwierig wird es, die Größe der Mauersteine und deren Positionierung festzustellen. Diese Erkenntnisse sind dann besonders wichtig, wenn nahe zueinander liegende Befestigungspunkte im Konsolenbereich in mehr als einem Mauerstein stattfinden müssen.

Streng genommen ist eine Überprüfung der richtigen Setztiefe von Dübelsystemen nur dann möglich, wenn der verwendete Dübel in seiner Größe eindeutig zu verifizieren ist. Spätestens dann, wenn der Sachverständige beispielsweise auf lose Dübel in Hohllochziegeln trifft, ist er gehalten, einen oder mehrere Auszugsversuche an den vorhandenen Dübeln vorzunehmen.

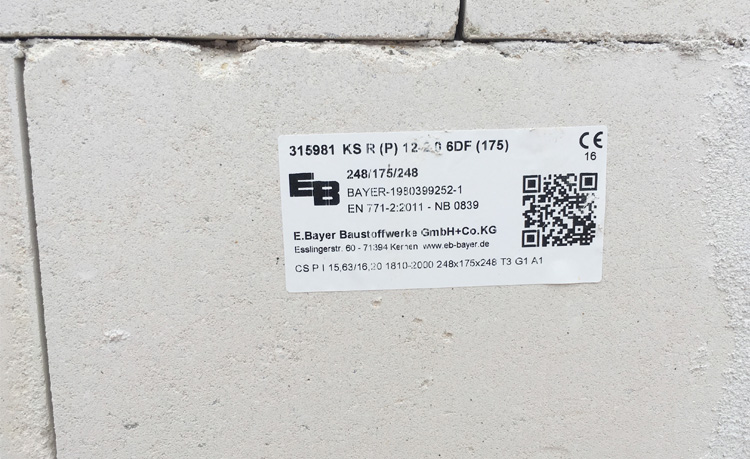

Über das CE-Zeichen können die Leistungsdaten des Mauerwerksteins einfach ermittelt werden.

CE-Zeichen am Stein vereinfachen die Planung

Um auch die Mauersteine genau definieren zu können, werden diese mittlerweile mit CE-Zeichen versehen. Mit der entsprechenden Nummer des Mauersteins können die entsprechenden Leistungsdaten abgerufen und damit die maximale Auszugskraft pro Befestigungspunkt bzw. pro Mauerstein aus einer Tabelle ermittelt werden. Gerade dann, wenn man als Fachbetrieb schon während der Rohbauphase dazugerufen wird, ist eine sichere Festlegung der Befestigungsmittel aufgrund des CE-Zeichens auf den Mauersteinen immer gewährleistet.

Eine solche Ermittlung von Daten ist auch auf jeden Fall genauer, als in den Stein zu bohren und die Kammern zu zählen, die durchbohrt worden sind.

Man mag es gar nicht glauben, aber das Bohren mit Schlag in den Hohllochziegel ist immer noch weit verbreitet und sorgt so für unzureichende Befestigungen der Markisenkonsolen. Da in der Regel keine Auszugsversuche gemacht werden, fallen solche Fehler meist überhaupt nicht auf, da die gebrochenen Bestandteile des Mauersteins durch den Injektionsdübel wieder zusammengeklebt werden und eine gewisse Grundstabilität haben, die ausreicht, die ausgefahrene Markise bei der Montage zu tragen.

Montierte Markisen lassen sich einfach selbst prüfen

Wie gut eine Montage ausgeführt worden ist, kann jeder Betrieb bei einer Neubespannung selbst feststellen: Die ausgefahrene Markise leicht Anheben lassen und dann prüfen, ob sich die Unterlegscheibe an der oberen Befestigungsschraube der Markisenkonsole drehen lässt. Trifft dieser Fall ein, ist der Dübel bereits gewandert und hat damit versagt. In diesem Fall sollte im eigenen Interesse der Kunde darauf hingewiesen werden und eine Neumontage der Markise durchgeführt werden. Auch wenn diese in der jetzigen Anbringungsart bereits 25 Jahre „sicher“ gehalten hat – gerade beim Nachziehen von Kunststoffdübeln kommt nach ganz fest auch sehr schnell ganz lose.

Leider lassen sich auch bei Dübelversagen von Injektionsdübeln immer wieder Fälle nachweisen, bei denen die Bohrlöcher nicht ausreichend durch Ausblasen und Ausbürsten gereinigt worden sind. Dieses Thema wird von so manchem Monteur leider nicht sehr ernst genommen und birgt somit für das Montageunternehmen eine große Gefahr.

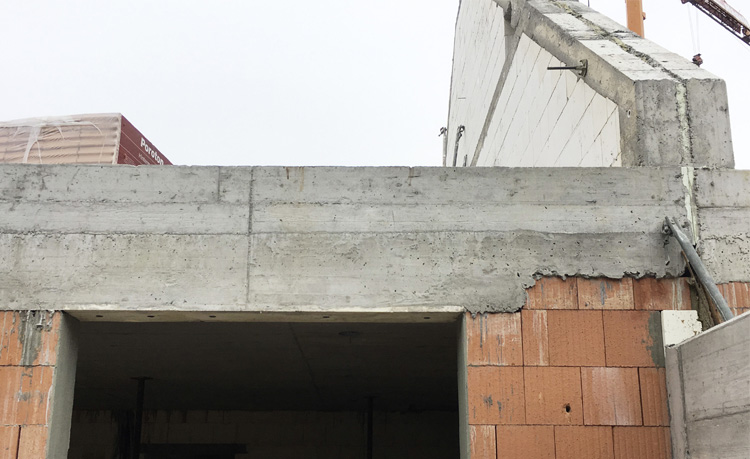

Hier wurde der Sonnenschutzfachbetrieb früh genug mit eingebunden und kann so die Markise vollständig im Beton befestigen.

Ein Querschnitt des fragilen Mauerziegels zeigt sehr schnell die Problematik beim Bohren und Setzen von Injektionsdübeln auf, wenn es darum geht eine Markise mit 4 m Ausfall zu montieren.

Schulungen und Dübel-Software nutzen

Auch bei der Befestigung von Markisen lernt man nie aus. Gerade deshalb ist es in diesem Bereich notwendig, sich regelmäßig schulen zu lassen, um auf dem aktuellen Stand der Dübeltechnik zu bleiben. Das betrifft auch die Berechnungsweisen mit denen Auszugskräfte bei den verschiedenen Markisen zusammen mit Sonderkonsolen ermittelt werden müssen. Wer in diesem Bereich nicht sicher ist, sollte sich weiterbilden lassen, um verlässliche Aussagen treffen zu können und keine Schätzungen vornehmen zu müssen. Durch „wird schon passen“ wird bereits die ein oder andere fehlerhafte Montage ausgeführt worden sein.

Wer es genau wissen will, nutzt die Dübel-Software, die fast alle Hersteller online oder als Programm auf dem Rechner zur Verfügung stellen. Mit ein wenig Übung werden hier einwandfreie Ergebnisse berechnet.

Dieser Beitrag ist zuerst erschienen in der Ausgabe 8/16 der Zeitschrift GLASWELT. Der Autor Olaf Vögele ist GLASWELT-Redakteur und vereidigter Sachverständiger.
