Wie funktioniert eigentlich eine zuverlässige Zutrittskontrolle?

Inhalt

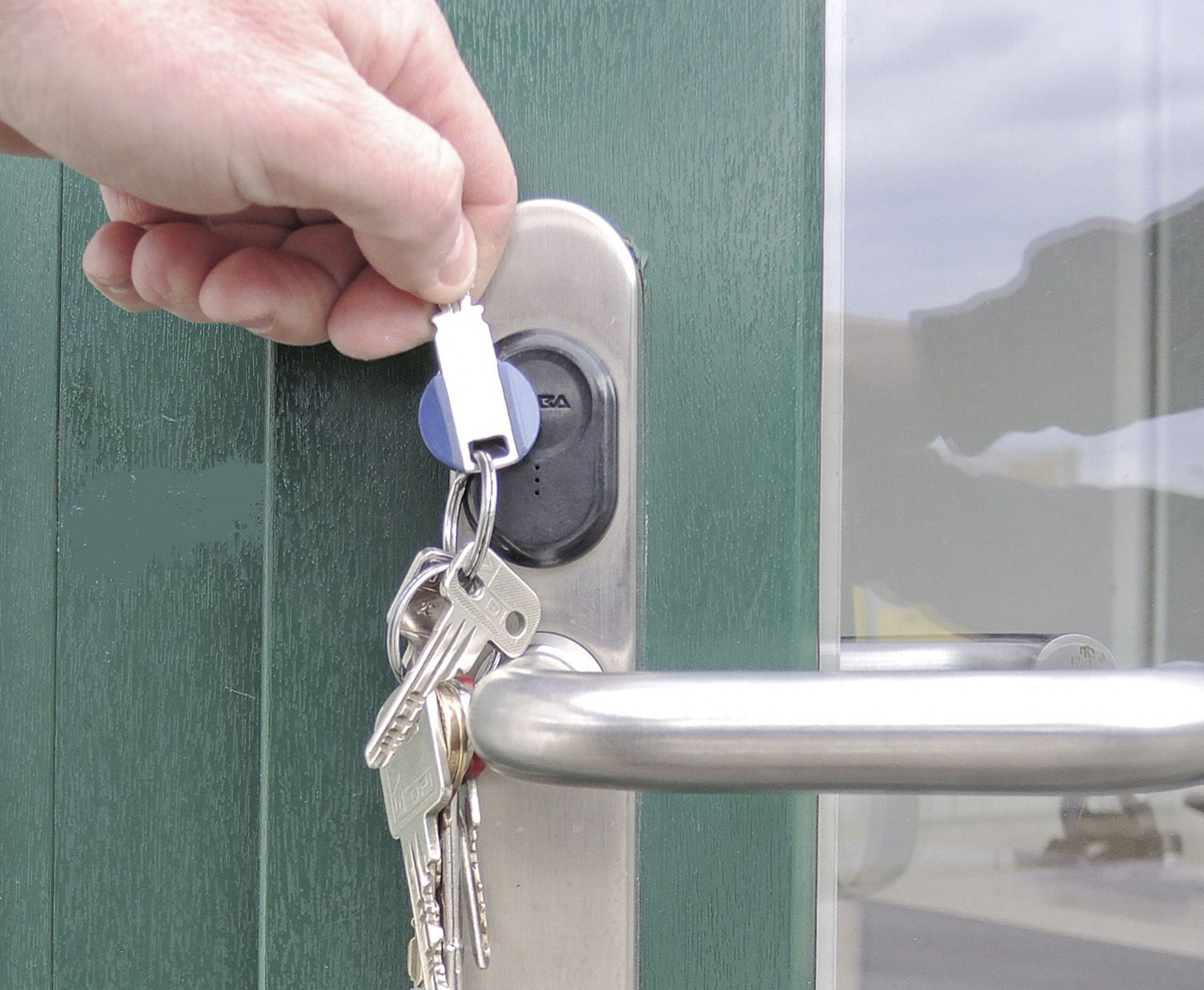

Beispiel für einen mechatronischen Türbeschlag …

In den Fachmedien und in Werbeeinschaltungen werden elektronische Zutrittskontrollen nicht für Hotels und das Gastgewerbe, sondern auch für das Smart Home massiv beworben. Egal ob im Ein-, Zwei- oder Mehrfamilienhaus: Bei etlichen Zutrittskontrollsystemen kann der Zutritt mittels Smartphone und App organisiert werden.

Auch in den Schauräumen der Türenhersteller finden sich diese Produkte. Dabei soll das von der mechanischen Einbruchhemmung definierte Sicherheitsniveau natürlich nicht beeinträchtigt werden. Aber wie funktionieren die smarten Lösungen eigentlich und welche gibt es?

Vorteile elektronische Zutrittskontrolle

Das einfachste und seit Jahrzehnten eingesetzte System in diesem Zusammenhang ist der „E-Öffner“. Dabei gibt eine Vorrichtung im Blendrahmen die Schlossfalle frei. Einige Mehrfachverriegelungen mit Fallenriegeln funktionieren nach einem ähnlichen Prinzip. Bei dieser Zutrittskontrolle werden über einen Antrieb im Schloss die Fallenriegel zurückgezogen. Solche Lösungen können der Einbruchswiderstandklasse RC2 zugeordnet werden.

In den letzten Jahren sind bei einbruchhemmenden Türen Motorschlösser bzw. elektrische Ansteuerungen und Zutrittskontrollsysteme auf dem Vormarsch. Bei diesen Systemen werden entweder die Riegel und Fallen motorisch zurückgezogen oder der Drücker elektrisch eingekuppelt. Die Vorteile der elektronischen Zutrittskontrolle sind vor allem:

  • Automatisches Verriegeln und Entriegeln der Tür
  • Einfache Vergabe und Entzug von Zutrittsberechtigungen
  • Einfaches Löschen beim Verlust des Mediums ohne Zylindertausch
  • Tageszeitsteuerung, Zonensteuerung, Anbindung an zentrale Gebäudesteuerung
  • Berechtigungsvergabe der Zutrittskontrolle aus der Ferne
  • Biometrisches Merkmal als Schlüssel für die Tür
  • Einbruchschutz wird erhöht

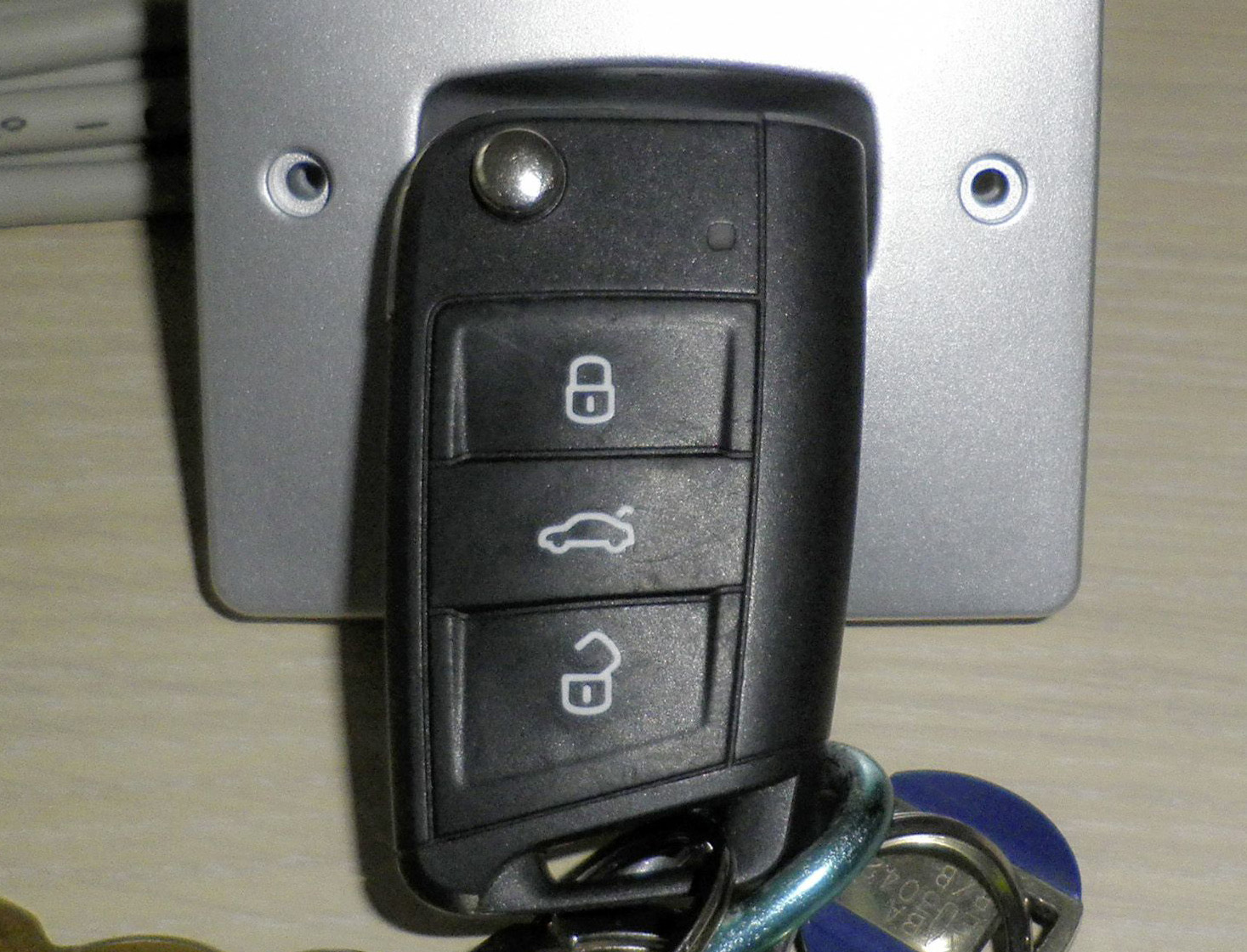

… und ein RFID-Wandlesegerät.

Normen für Zutrittskontrollsystem

In der ÖNORM B 5 338 (österreichische Norm für einbruchhemmende Fenster, Türen und Abschlüsse) und im Schweizer Vorwort zur SN EN 1627 sind klare Regeln festgelegt, nach welchen Normen diese Zutrittskontrollsysteme (z. B. mit Chipkarte, Funksender, Schlüsselschalter oder Kartenleser) geprüft sein müssen und wo die sensiblen Freigabeeinheiten anzuordnen sind. So sollen auch diese Elemente zumindest die gleiche Sicherheit wie rein mechanisch versperrte Bauteile aufweisen. Eine Zutrittskontrolle ohne Sicherheitsmerkmale wäre wie eine einbruchhemmende Tür, in der der Schließzylinder fehlen würde.

Viele Türen mit mechatronischen Systemen konnten die mechanischen Einbruchsprüfungen gemäß ÖNORM EN 1630 und ÖNORM B 5338 erfolgreich abschließen.

Nachholbedarf besteht bei den Ansteuerungen für diese Systeme. Hier sind z. B. Schlüsselschalter, Funkfernbedienungen und biometrische Fingerprint-Lesegeräte als Zutrittskontrolle zu nennen, zudem kontaktlos arbeitende Lesegeräte und Beschläge. In diesem Bereich ist die Entwicklung weit vorangeschritten, es stehen mittlerweile etliche Lösungen und Produkte zur Verfügung. Um dem Sicherheitsbedürfnis bei Verwendung dieser Zutrittskontrollen Rechnung zu tragen, sollen die Anforderungen an die Einbruchhemmung in den relevanten europäischen Normen berücksichtigt werden. Hier laufen bereits entsprechende Vorbereitungen, ein Zeithorizont für die Fertigstellung ist nicht absehbar.

DACH-Richtlinie Elektromechanik

Bis zur Veröffentlichung der relevanten Normen wird erfahrungsgemäß noch einige Zeit vergehen. Um bereits jetzt zertifizierte einbruchhemmende Zutrittskontrollen mit mechatronischen Komponenten – die über den Umfang der ÖNORM B 5338 und SN EN 1627 hinausgehen – anbieten zu können, wurde von Experten aus Österreich, Deutschland und der Schweiz die „DACH-Richtlinie Elektromechanik an einbruchhemmenden Elementen“ erarbeitet.

Diese kann von Zertifizierungsstellen als Grundlage auf freiwilliger Basis für die Konformitätsfeststellung einer Zutrittskontrolle gemäß DIN EN 1627 herangezogen werden.

Neben Schlössern (EN 12209), Schutzbeschlägen (EN 1906) und Schließzylindern (EN 1303) sollen auch elektronische Schlösser (EN 14846), mechatronische Beschläge (prEN 16867) und mechatronische Schließzylinder (EN 15684) verwendet werden können. Erstmals abgedeckt sind nun auch die Anforderungen an kontaktlose Zutrittskontrollen mit RFID-Technik (z. B. RFID-Wandlesegerät).

Mechatronische Türbeschläge

Mechatronische Türbeschläge für einbruchhemmende Türen sind ähnlich wie ein herkömmlicher Schutzbeschlag aufgebaut und enthalten zusätzlich elektronische Bauteile zur Berechtigungsabfrage (z. B. Codetastatur, RFID Lesegerät). Je nach Ausführung wird bei erfolgter Freigabe durch die Zutrittskontrolle entweder ein Motorschloss angesteuert oder es wird der Drückerstift eingekuppelt (für automatisch verriegelte oder drückerbediente Schlösser). Bei dieser Variante ist im Zuge der manuellen Prüfung nachzuweisen, dass der Vierkant gegen Manipulationen geschützt ist.

Martin Wieser, hier bei seiner Präsentation zum Fenster-Türen-Tag im März in Alpbach.

RFID-basiertes Zutrittskontrollsystem

Eine weitere Art der Berechtigungsabfrage sind RFID-basierte Systeme. RFID (englisch für radio-frequency identification – „Identifizierung mithilfe elektromagnetischer Wellen“) bezeichnet eine Technologie für Sender-Empfänger-Systeme zum automatischen und berührungslosen Identifizieren und Lokalisieren von Objekten mit Radiowellen.

Ein RFID-System besteht aus einem Transponder, der sich am oder im Gegenstand befindet und einen kennzeichnenden Code enthält, sowie einem Lesegerät an oder in der Zutrittskontrolle zum Auslesen dieser Kennung, beispielsweise der Kartenleser. Der Transponder kann sich in einer Karte, einem Button oder auch direkt in der Reide eines mechanischen Schlüssels befinden. Bei einigen Ausführungen können auch andere, auf RFID-Basis arbeitende Systeme (z. B. Autoschlüssel) eingespeichert werden.

Lesen Sie auch: Alles ist vernetzt? 5 Fragen zum Internet der Dinge

Für sicherheitsrelevante Anwendungen kommen Systeme mit einigen Zentimetern Reichweite infrage. Es sind ausschließlich passive Transponder zulässig. Je nach Widerstandsklasse gibt es unterschiedliche Niveaus bezüglich der Verschlüsselung und des Kopierschutzes. Für solche Systeme gibt es Normen sowohl auf europäischer als auch auf internationaler Basis, die die Verschlüsselung und Sicherheit regeln.

Zutrittskontrolle durch RFID muss geschützt sein

Auch die RFID-Lesegeräte müssen gegen Angriffe geschützt werden. Ein direkter Zugriff zum Schaltkreis der elektrischen Verriegelung der Zutrittskontrolle von der Angriffsseite her darf nicht möglich sein. Die Entscheidung über die Berechtigung über den Zutritte darf nicht in Anlageteilen getroffen werden, die dem Angreifer zugänglich sind. Das Gehäuse muss eine sichere Alarmüberwachung gegen Manipulation bzw. unerlaubte Öffnung (z. B. durch eine Fotozelle) aufweisen.

Das Alarmsignal blockiert über die Steuerung des Bauteiles die Entriegelung für die Zeit X (z. B. die doppelte Widerstandszeit, mindestens jedoch 15 min). Diese Blockade kann von einer geschützten Stelle aus jederzeit abgebrochen werden. Weiterhin muss die Verbindungsleitung der Zutrittskontrolle geschützt werden oder mit einer Detektion ausgestattet sein. Idealerweise kommunizieren die Zutrittskontrolle und das Verriegelungssystem mit verschlüsselten Signalen, wodurch die Verbindungskabel nicht aufwendig geschützt werden müssen. Solche Systeme sind offline zu betreiben. Sie haben keine Anbindung an das Internet.

Kommunikationssystem NFC

Ein weiteres Kommunikationssystem im Bereich der Zugangskontrollen ist NFC (near field communication). Solche Systeme sind von Supermarktkassen bekannt, wo man bargeldlos mittels Karte oder Smartphone bezahlen kann. Dieses System ist sehr komplex und arbeitet sowohl passiv als auch mit aktiver Kommunikation. Fast immer sind diese Systeme mit dem Internet verbunden oder speichern die Daten für den Zutritt verschlüsselt in der Cloud.

Mangels veröffentlichter Normen für Verschlüsselung und Sicherheit sind diese Systeme zum jetzigen Zeitpunkt aus dem Anwendungsbereich der DACH-Richtline ausgenommen.

Ausblick

Ab diesem Jahr können einbruchhemmende Türen mit erweiterten mechatronischen Systemen geprüft und durch die beteiligten Institute (z. B. Holzforschung Austria) gemäß Zertifizierungsprogramm DIN EN 1627 zertifiziert werden. Somit können die Hersteller einbruchhemmender Türen die normative Entwicklung vorwegnehmen und bereits jetzt mit zertifizierten Elementen am Markt auftreten.
