Regenwassernutzungsanlagen: Das sind wichtigsten Punkte in der DIN 1989-100

Bernd Ishorst
Inhalt

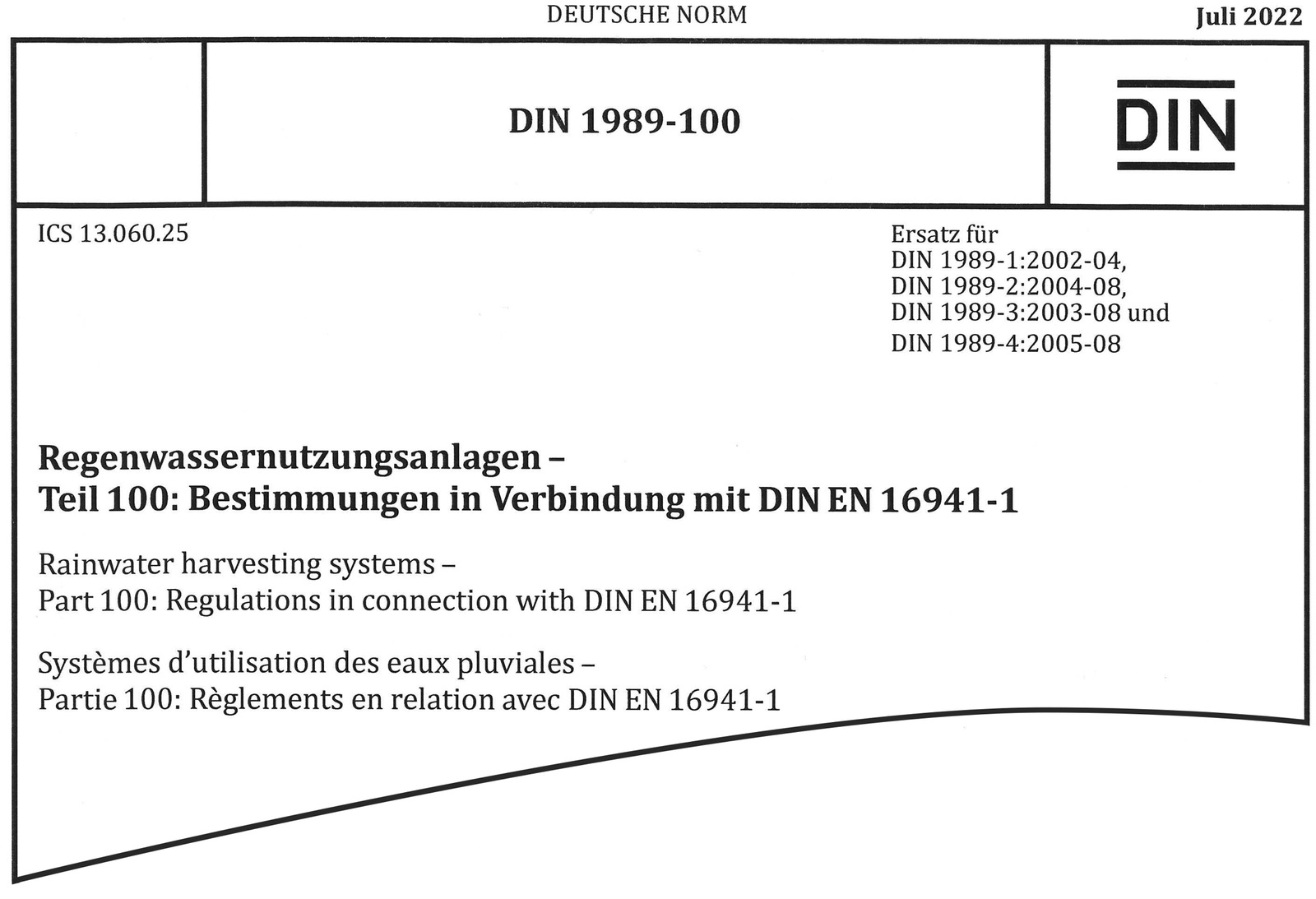

Seit Juli 2022 gilt für Deutschland neben der DIN EN 16941‑1 „Vor-Ort-Anlagen für Nicht-Trinkwasser – Anlagen für die Verwendung von Regenwasser“ zusätzlich die DIN 1989‑100 „Regenwassernutzungsanlagen – Teil 100: Bestimmungen in Verbindung mit DIN EN 16941‑1“. Das Dokument wurde vom Arbeitsausschuss NA 119‑05‑08 AA „Wasserrecycling – Erarbeitung von Normen für die Regenwasser- und Grauwassernutzung“ im DIN-Normenausschuss Wasserwesen (NAW) erarbeitet.

Die neue DIN 1989-100 umfasst 50 Seiten und gilt für Regenwassernutzungsanlagen in Gebäuden und auf Grundstücken in Verbindung mit der DIN EN 16941-1.

Hintergrund ist, dass die Substitution von Trinkwasser durch Nicht-Trinkwasser zunehmend an Bedeutung gewinnt. Für die Nutzung von Regenwasser im häuslichen, gewerblichen und industriellen Bereich haben sich neue Anlagentechniken mit neuen Bauteilen und Komponenten entwickelt.

Im Vorwort wird darauf hingewiesen, dass unter Berücksichtigung der allgemein anerkannten Regeln der Technik für Trinkwasser-Installationen gemäß der Normenreihe DIN 1988 und für Entwässerungsanlagen nach DIN 1986‑100 sowie der Normenreihe DIN EN 12056 neue Anwendungstechniken für Regenwassernutzungsanlagen entstanden sind. Für Filter von Regenwassernutzungsanlagen wurden in der DIN 1989‑100 Anforderungen und Prüfverfahren festgelegt.

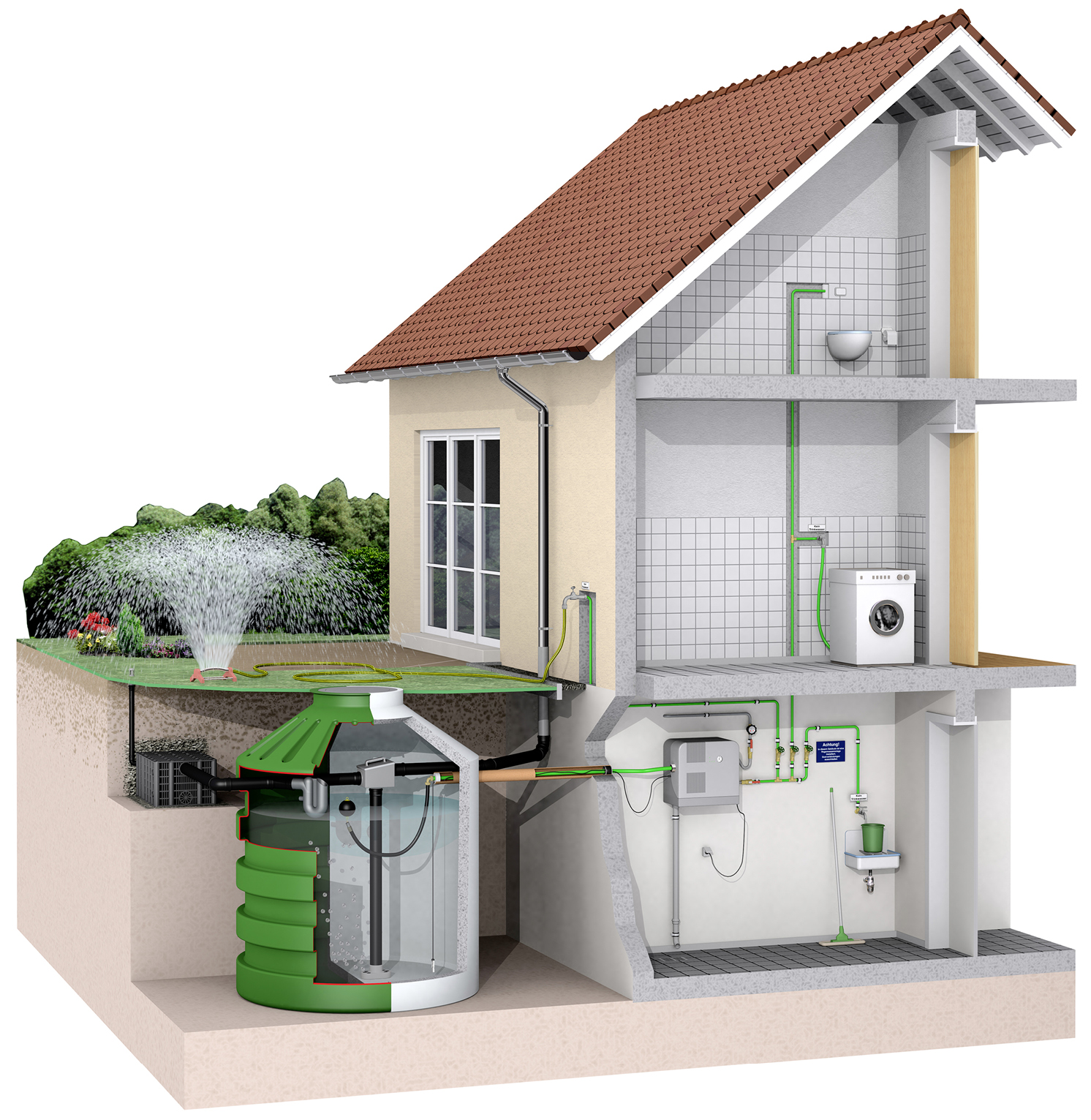

Regenwasser kann als Ersatz für Trinkwasser zum Beispiel zur Pflanzenbewässerung, WC-Spülung oder zum Wäsche­waschen verwendet werden.

Das neue Regelwerk ersetzt zusammen mit der Euronorm DIN EN 16941‑1 folgende Normen:

  • DIN 1989-1:2002-04

    „Regenwassernutzungsanlagen – Teil 1: Planung, Ausführung, Betrieb und Wartung“
  • DIN 1989-2:2004-08

    „Regenwassernutzungsanlagen – Teil 2: Filter“
  • DIN 1989-3:2003-08

    „Regenwassernutzungsanlagen – Teil 3: Regenwasserspeicher“
  • DIN 1989-4:2005-08

    „Regenwassernutzungsanlagen – Teil 4: Bauteile zur Steuerung und Nachspeisung“.

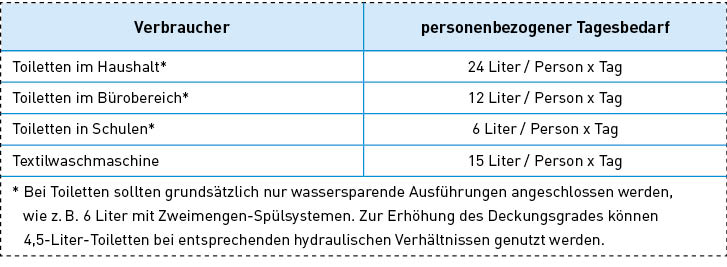

Auszug aus Tabelle 1 der DIN 1989‑100 mit Orientierungswerten für den Tagesbedarf an Nicht-Trinkwasser je Person.

Anwendungsbereich

Die DIN 1989‑100 gilt für Regenwassernutzungsanlagen in Gebäuden und auf Grundstücken in Verbindung mit der DIN EN 16941‑1. Die Norm legt Anforderungen und Prüfungen fest für:

  • mechanisch wirkende Filter, die in den Zulauf von Regenwasserspeichern für Regenwassernutzungsanlagen eingebaut werden
  • werksgefertigte monolithische Speicher, für werksgefertigte Speicher in Mehrteilbauweise und für vor Ort erstellte Regenwasserspeicher
  • Systemsteuerungen in Regenwasserzentralen und Hybridanlagen.

Die Norm ist nicht anzuwenden für:

  • Laubfänge in Dachrinnen
  • Filter in Entnahmeleitungen von Regenwasserspeichern
  • Filter in Druckleitungen von Regen­wassernutzungsanlagen
  • Schlammfänge.

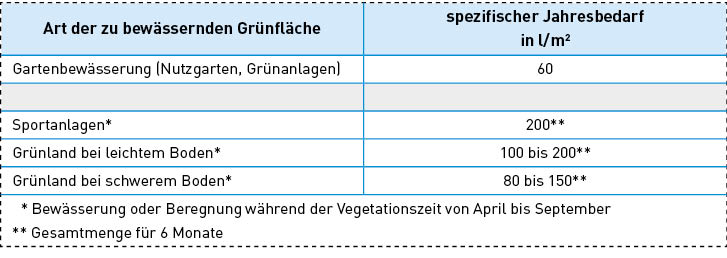

Auszug aus Tabelle 1 der DIN 1989‑100 mit Orientierungswerten für den flächenbezogenen Nicht-Trinkwasserbedarf.

Planungsgrundsätze zur Anlagenbemessung

Im Abschnitt 4.1 der DIN 1989‑100 sind in der Tabelle 1 Orientierungswerte zur Ermittlung des jährlichen Nicht-Trinkwasserbedarfs enthalten. Hierbei handelt es sich um Werte, die sich in Deutschland schon über einen längeren Zeitraum bewährt haben.

Zur Versickerung von Überlaufwasser aus Regenwasserspeichern heißt es im Abschnitt 4.2 der Norm wie folgt: „Gestatten die vorhandenen Bodenverhältnisse eine Regenwasserversickerung, sollte das aus dem Speicher überlaufende Wasser nach DIN 4261‑5 versickert werden. Die reduzierende Wirkung auf die Dimensionierung der Versickerungsanlage durch die Regenwassernutzung kann bei entsprechender Nachweisführung berücksichtigt werden. Bei Metalldächern müssen die landesspezifischen Regelungen zur Versickerung beachtet werden.“

Im informativen Anhang A der Norm befindet sich ein Vorschlag für ein Berechnungsformular zur Ermittlung von Regenwasserertrag, Betriebswasserbedarf und Nutzvolumen von Regenwasserspeichern.

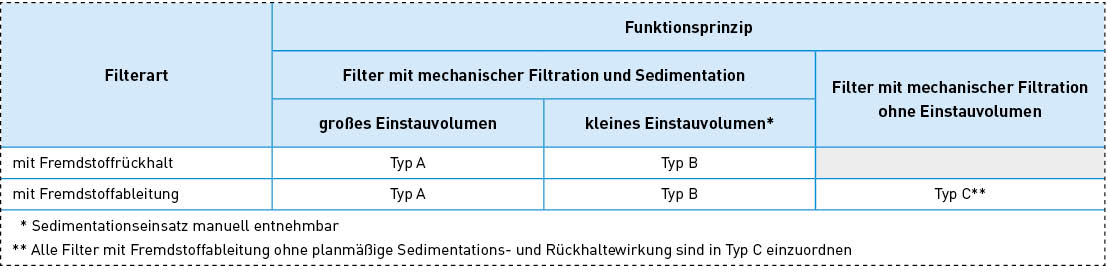

Tabelle 2 der DIN 1989‑100 „Filtertypen“.

Filter

Alle wichtigen Anforderungen und Prüfverfahren zu Filtern von Regenwassernutzungsanlagen sind im Abschnitt 6 der DIN 1989‑100 enthalten. Grundsätzlich müssen die Filter von Regenwassernutzungsanlagen so konstruiert sein, dass Fremdstoffe sicher zurückgehalten werden. Ihre Anordnung muss im Speicherzulauf – außerhalb oder innerhalb des Regenwasserspeichers – erfolgen.

Filter sind wie folgt hinsichtlich Bauart, Einbauort und Funktionsprinzip zu unterscheiden:

  • Systeme mit separater Ableitung von Fremdstoffen
  • Systeme mit Rückhaltung von Fremdstoffen innerhalb des Filters in definierten Rückhalteräumen.

Filter im Sinne der Norm müssen aus einem Filtergehäuse sowie einem oder mehreren mechanisch wirkenden Filtereinsätzen bestehen. Bedingt durch die unterschiedlichen Funktionsprinzipien wird in der Norm eine Typisierung für Filter in Tabelle 2 vorgenommen.

Bezüglich Einbau, Betrieb und Wartung von Filtern gibt die DIN 1989‑100 im Abschnitt 6.4 vor: „Alle Filter müssen vom Hersteller mit einer ausreichenden Produktbeschreibung, insbesondere der Funktionsweise, sowie einer Einbau-, Betriebs- und Wartungsanleitung versehen werden und nach diesen installiert, betrieben und gewartet werden.“

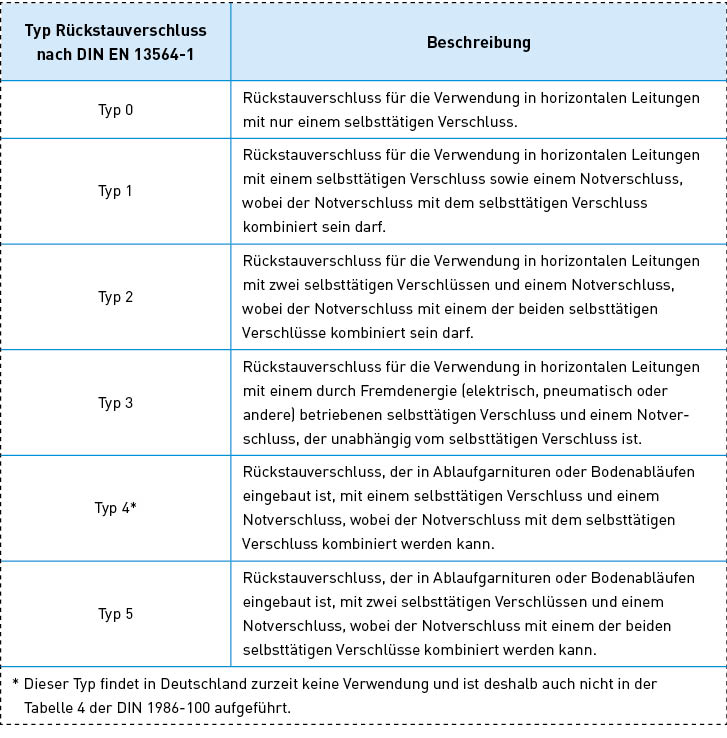

Typisierung von Rückstauverschlüssen nach DIN EN 13564‑1.

Regenwasserspeicher

Die Anforderungen an Regenwasserspeicher von Regenwassernutzungsanlagen sind im Abschnitt 7 der DIN 1989‑100 beschrieben. Im Einzelnen betrifft das Maße und Grenzabmaße, Einbau und Montage sowie Prüfungen für oberirdische und unterirdische Regenwasserspeicher.

Im Abschnitt 7.2.6 wird der Schutz gegen Rückstau aus dem öffentlichen Kanalsystem gefordert. Durch Regenwassernutzungsanlagen dürfen grundsätzlich keine Überflutungen verursacht werden. Überflutungen sind durch ausreichend dimensionierte Überläufe zu verhindern. Wenn möglich, soll das überschüssige Wasser in ein Oberflächengewässer abgeleitet oder versickert werden. Eine Ableitung in die öffentliche Kanalisation sollte nur erfolgen, wenn keine andere Möglichkeit besteht.

Bei Gefahr des Rückstaus aus dem öffentlichen Kanalsystem muss bei freiem Gefälle zum Kanal ein Rückstauverschluss in die Überlaufleitung eingebaut werden. Besteht kein freies Gefälle zum Kanal, ist das Überlaufwasser über eine Abwasserhebeanlage abzuleiten.

Bei freiem Gefälle zum öffentlichen Kanal muss bei Anschluss an einen Mischwasserkanal ein Rückstauverschluss für fäkalfreies Abwasser (Typen 2, 3 oder 5 nach DIN EN 13564‑1), bei Anschluss an einen Regenwasserkanal (Trennsystem) ein Rückstauverschluss für fäkalfreies Abwasser (Typen 0, 1 oder 2 nach DIN EN 13564‑1) in die Überlaufleitung eingebaut werden.

Besteht kein freies Gefälle zum öffentlichen Misch- oder Regenwasserkanal, muss das Überlaufwasser über eine Abwasserhebeanlage für fäkalfreies Abwasser entsprechend DIN EN 12050‑2 abgeleitet werden.

Regenwassersystemsteuerung

Abschnitt 8 der Norm beinhaltet Anforderungen und Prüfverfahren zu Regenwassersystemsteuerungen. Die Regenwassersystemsteuerungen von Regenwassernutzungsanlagen betreffen Vorlagebehälter, Pumpe, Speicherbehälter und die Nachspeisung. Die Nachspeisung muss entsprechend DIN EN 16941‑1 erfolgen. Zusätzlich müssen hierbei in Deutschland die Vorgaben der Trinkwasserverordnung (TrinkwV) beachtet werden.

Im informativen Anhang D der DIN 1989‑100 befinden sich folgende Beispiele (Bilder D.1 bis D.3) für in Deutschland bewährte Anlagearten und deren Einbindung in die Haustechnik:

  • Regenwassernutzungsanlage mit Erdspeicher und Versickerungsanlage
  • Regenwassernutzungsanlage mit Kellerspeicher
  • Regenwassernutzungsanlage mit Erdspeicher und Hybridbehälter, zum Beispiel für Gewerbe und Industrie.

Inbetriebnahme, Inspektion und Wartung

Die Anforderungen zur Inbetriebnahme, Inspektion und Wartung von Regenwassernutzungsanlagen sind in der DIN EN 16941‑1 enthalten. Die Vorgaben zur Inbetriebnahme werden im Abschnitt 9 wie folgt beschrieben: „Die vollständig installierte Regenwassernutzungsanlage muss vor Inbetriebnahme nach den Vorgaben der Planung, Standards und Herstelleranleitungen überprüft werden. Das Verteilungssystem muss gespült und auf Wasserdichtheit und Querverbindungen zwischen Trink- und Nicht-Trinkwasserleitungen untersucht werden“.

Die zugehörige elektrische Installation und Regelanlage müssen ebenfalls nach den geltenden Normen und nationalen Vorschriften überprüft werden. Die Inbetriebnahme ist schriftlich zu dokumentieren. Ein Vorschlag für ein „Inbetriebnahmeblatt“ findet sich im Anhang C der DIN EN 16941‑1. Die vollständige Dokumentation ist dem Eigentümer der Regenwassernutzungsanlage auszuhändigen.

Die Angaben zur Inspektion und Wartung von Regenwassernutzungsanlagen sind in der Euronorm im Abschnitt 11 und Anhang D zu finden.

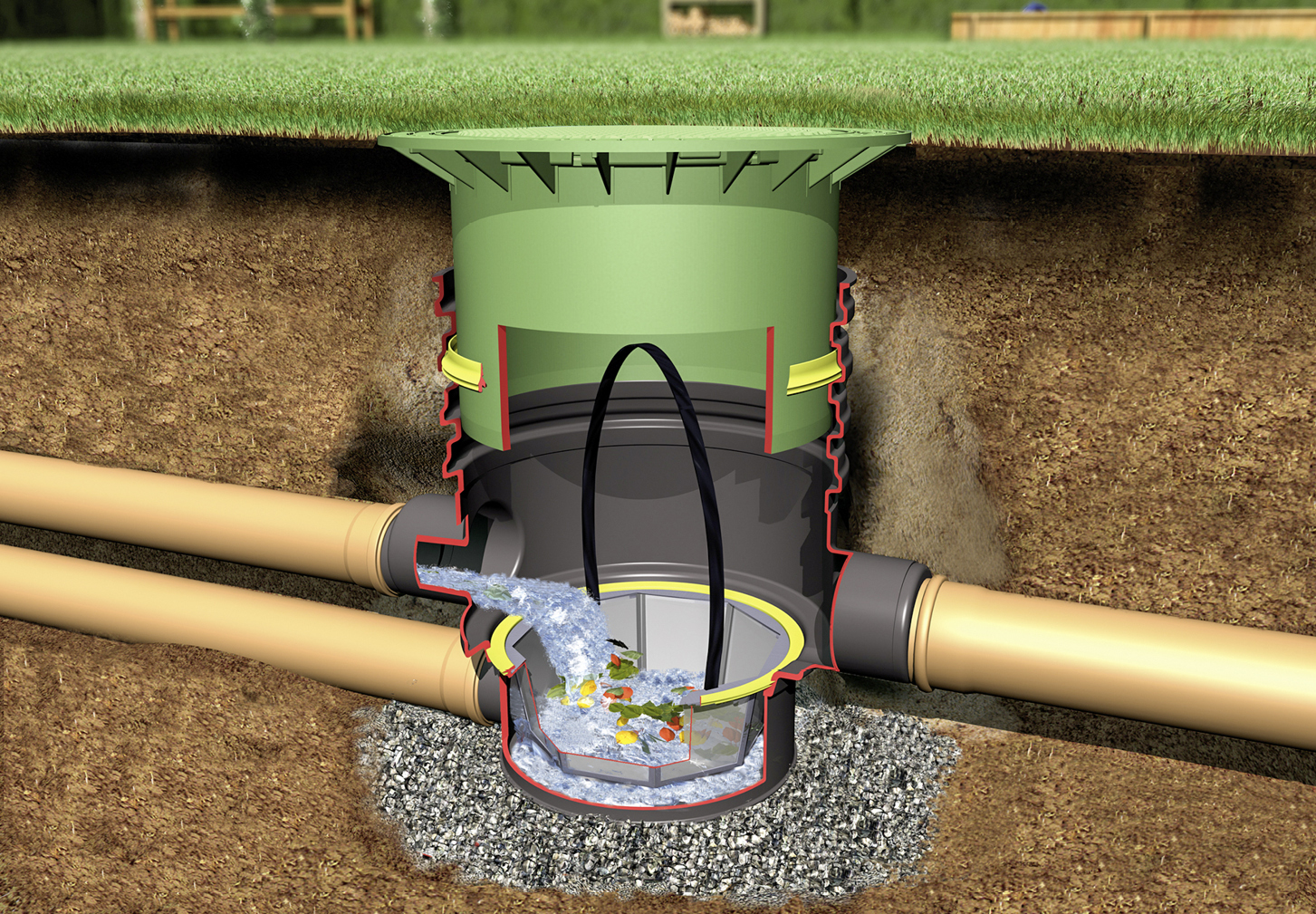

Filter von Regenwassernutzungsanlagen müssen grundsätzlich so konstruiert sein, dass Fremdstoffe sicher zurückgehalten werden.

Fazit

Eine Reduzierung des Trinkwasserbedarfs und die Vermeidung der ungenutzten Ableitung von Regenwasser in die Kanalisation sind einschlägige Argumente für Regenwassernutzungsanlagen. Die Anwendungsmöglichkeiten zur Verwendung von Regenwasser als Ersatz für Trinkwasser sind vielfältig, wie zum Beispiel Pflanzenbewässerung, WC-Spülung oder Wäschewaschen.

Mit der Veröffentlichung des Weißdrucks der DIN 1989‑100 „Regenwassernutzungsanlagen – Teil 100: Bestimmungen in Verbindung mit DIN EN 16941‑1“ im Juli 2022 steht dem SHK-Handwerk ein weiterer wichtiger Baustein zur zeitgemäßen Planung, Montage, Inbetriebnahme und Wartung von Regenwassernutzungsanlagen zur Verfügung.

Meldepflicht

Der Einbau von Regenwassernutzungsanlagen ist in Deutschland auch weiterhin meldepflichtig. Nach § 13 (4) der Trinkwasserverordnung (TrinkwV) müssen die Errichtung und der Betrieb dem zuständigen Gesundheitsamt schriftlich angezeigt werden. Laut § 3 und § 15 der „Verordnung über Allgemeine Bedingungen für die Versorgung mit Wasser (AVBWasserV)“ besteht eine Mitteilungspflicht gegenüber dem örtlichen Wasserversorgungs­unternehmen. Die kommunalen Abwassersatzungen sind zu ­berücksichtigen.

Der Autor Bernd Ishorst ist Berater, Fach­autor und Referent für Entwässerungstechnik.
