Trinkwasserhygiene: Absichern gegen Rückfließen und Verkeimung

Nicht alle Hausbesitzer oder Betriebsinhaber sind sich ihrer eigenen Verantwortung in Bezug auf Trinkwasserhygiene bewusst. Umso wichtiger, dass Architekten, Fachplaner und Handwerker die Betreiber von „Anlagen der Trinkwasser-Installation“ an ihre Pflichten erinnern – insbesondere, wenn die Verwendung der Flüssigkeitskategorie 5 entspricht.

Typische Anwendungsfälle

Im Text der DIN EN 1717 werden Flüssigkeiten, die in Kontakt mit dem Trinkwasser stehen können, in 5 Flüssigkeitskategorien eingeteilt, deren letzte eine „Gesundheitsgefährdung für Menschen durch die Anwesenheit von mikrobiellen oder viruellen Erregern übertragbarer Krankheiten darstellt“ [Literaturhinweis 1 am Ende des Textes].

Dies kann der Fall sein, wenn Trinkwasser z. B. für einen der folgenden Zwecke verwendet wird:

• Verdunstungs-Kühlanlagen
• Nachspeisung in Regen- und Grauwasserspeicher
• Brunnenbecken und Wasserspiele
• Unterflur-Beregnungsanlagen für private oder öffentliche Parks und Gärten, für Sportanlagen wie Tennis- und Fußballfelder
• Behandlungsstühle in Zahnarztpraxen, Waschtische in der Pathologie
• Tiertränken und Reinigungsstellen in Zoos, Reiterhöfen und bei Nutztierhaltung in der Agrarwirtschaft

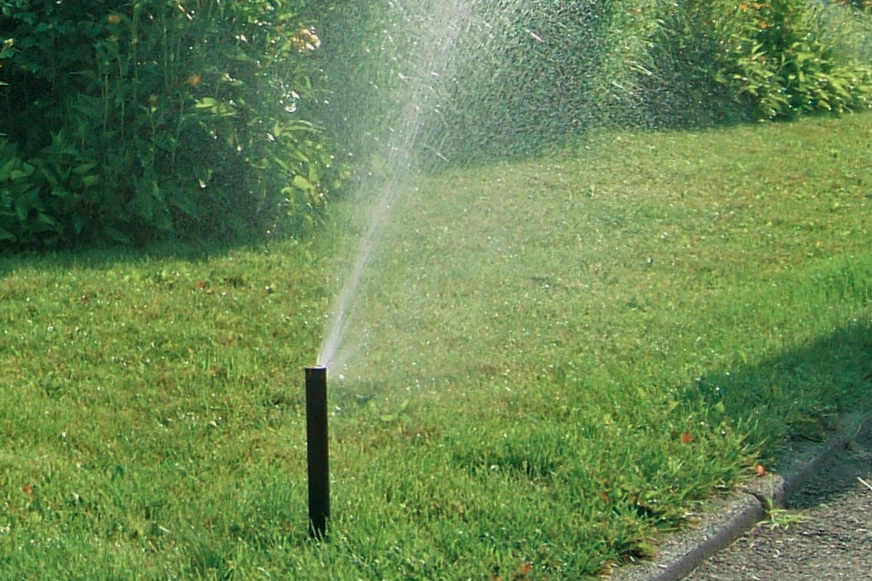

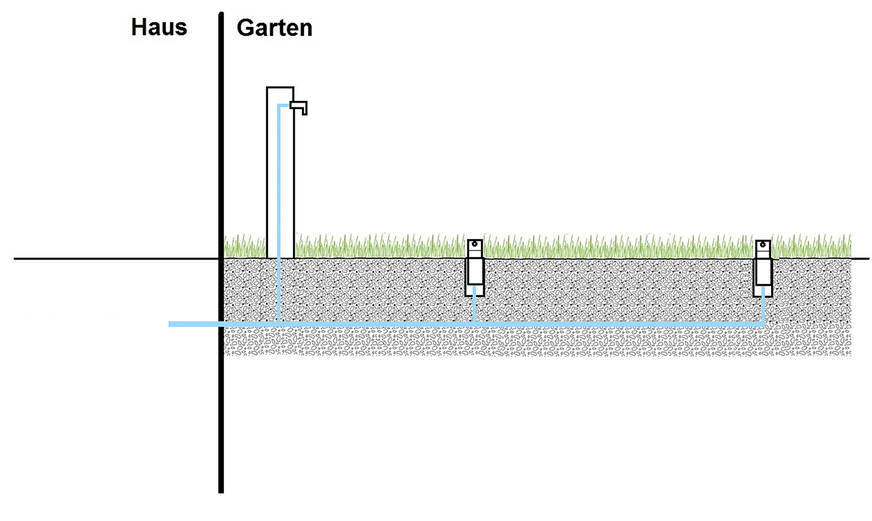

Unterflurberegnungsanlagen, die nur in niederschlagsarmen Zeiten benutzt werden, enthalten stagnierendes und dadurch allmählich verkeimtes Wasser. Im Fall des Rückfließens, z. B. bei Unterdruck im öffentlichen Netz, stellt dies eine mikrobakterielle Gefahr für die übrigen Nutzer des Trinkwassernetzes dar.

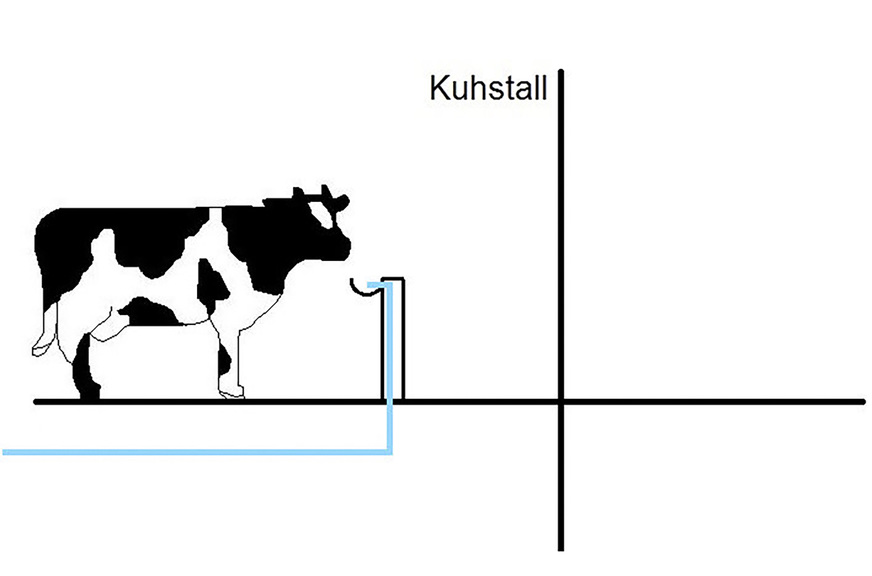

Wird Trinkwasser zur Versorgung von Tieren über Tränken bereitgestellt, besteht bei Rückfluss oder Verkeimung der Entnahmestelle neben der mikrobakteriellen zusätzlich eine virale Infektionsgefahr für den Menschen. In beiden Fällen handelt es sich um Anwendungen der Flüssigkeitskategorie 5. Auch die Regenwassernutzung gehört dazu, obwohl Niederschlagswasser von Dachflächen allgemein eine sehr gute Qualität besitzt und für die Verwendung im Haus für Waschmaschine, Toilettenspülung und zum Putzen ohne Aufbereitung zugelassen ist.

Dennoch darf Niederschlagswasser nicht in Kontakt mit Trinkwasser kommen; eine direkte 3-Wege Umschaltung von Regenwasser auf Trinkwasser bei leeren Regenspeichern in niederschlagsarmen Zeiten ist somit verboten. Normgerechte Anlagen sind serienmäßig mit der Sicherheitseinrichtung „freier Auslauf“ ausgestattet, die bei ausbleibendem Regen automatisch Trinkwasser liefert.

Widersprüchliche Normen

Entgegen der DIN 1988-100 [2] sieht die europäische Norm DIN EN 1717 in Tabelle 3 einige Ausnahmeregelungen für bestimmte Apparate und Entnahmestellen im häuslichen und privaten Gebrauch vor – z. B. bei Unterfluranlagen für Grünflächenbewässerung. Demnach wäre hier eine der Flüssigkeitskategorie 4 zugeordnete Sicherungseinrichtung (Systemtrenner) zulässig. Aktuell finden Diskussionen um diese Ausnahmeregelungen auf europäischer Ebene statt, im Zuge der Überarbeitung der DIN EN 1717. Ein abschließendes Ergebnis wird erst mit der Neuauflage dieser Norm zu einem heute noch nicht absehbaren Zeitpunkt erwartet.

Unabhängig davon gilt in Deutschland bei fehlender Übereinstimmung: DIN 1988-100 ist der DIN EN 1717 übergeordnet und muss zu dieser als Ergänzungsnorm angewandt werden. Insofern kommt in Deutschland zur Absicherung bei Flüssigkeitskategorie 5 nach wie vor nur ein „freier Auslauf“ Typ AA oder AB in Frage, wie er in Trinkwassertrennstationen generell üblich ist.

Hinter dem Regelwerk steht mit der Trinkwasserverordnung 2018 (TrinkwV) ein Gesetz, welches in § 17 Absatz 1 und 6 das Einhalten der Normen zwingend fordert und bei Verstößen ausdrücklich auch diejenigen, die davon Kenntnis haben, in § 24 und § 25 TrinkwV in die Pflicht nimmt [3]. Dies gilt nicht nur bei Neubau, sondern auch im Bestand, da der „Gesundheitsschutz dem Eigentums- und Bestandsschutz gegenüber als höherwertiges Rechtsgut ausgewiesen ist“ [4].

Technische Lösungen

• Zur Auslegung bzw. Bemessung einer Trinkwassertrennstation muss dem Hersteller mindestens bekannt sein:
• Der erforderliche Volumenstrom in m³/h oder l/min und der gewünschte Druck in bar für die Verwendung
• Das Anschlussmaß und der durch die Trinkwasserleitung bereitgestellte Volumenstrom und Druck

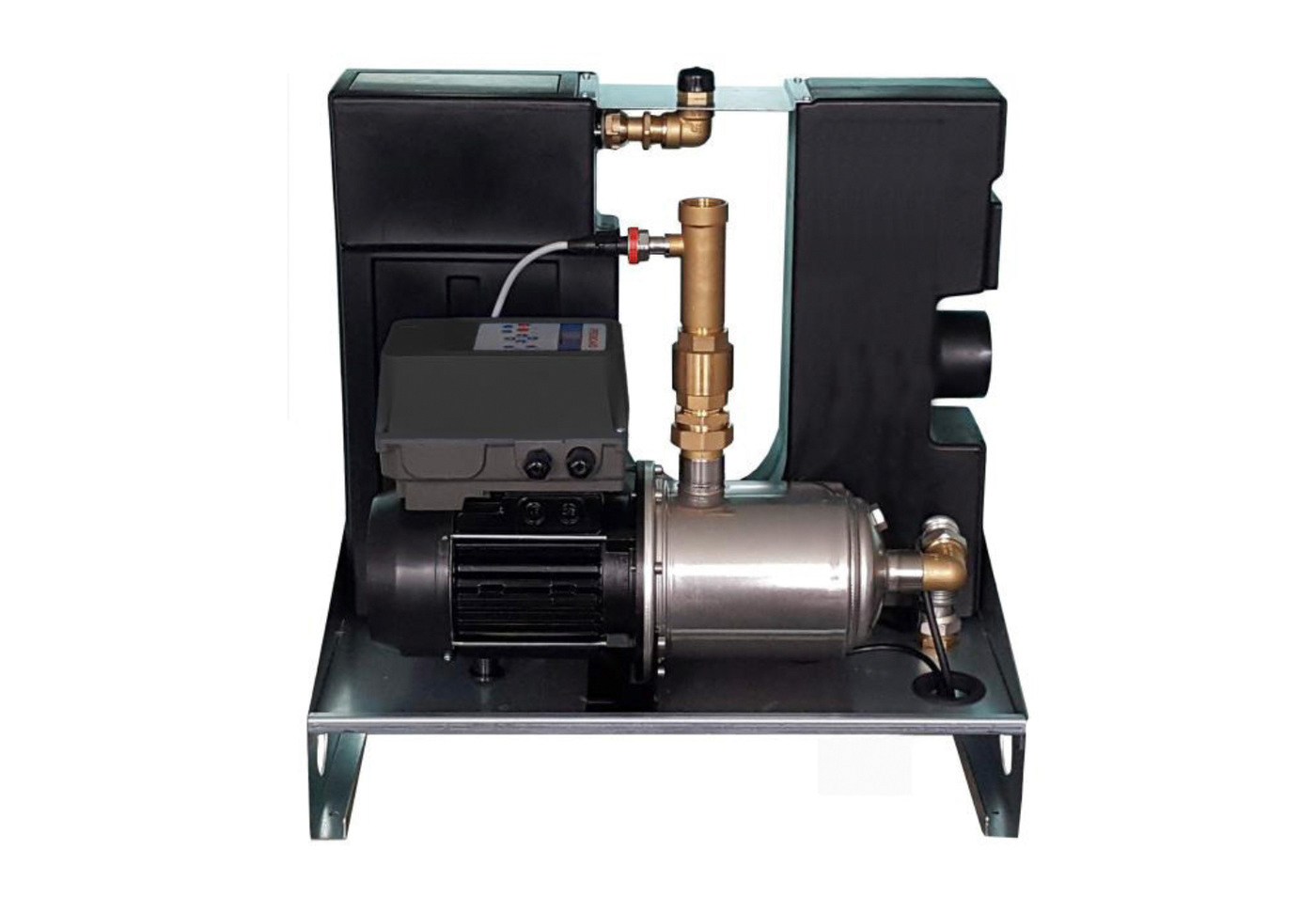

Empfehlenswert ist grundsätzlich eine drehzahlgeregelte bzw. frequenzgesteuerte Doppelpumpenanlage. Dies gewährleistet einen leisen Betrieb und bringt Sicherheit, denn die zweite Pumpe übernimmt automatisch und zuverlässig die Versorgung beim Ausfall der ersten.

Durch alternierende Betriebsweise werden beide gleichermaßen genutzt. Spitzenbedarf decken sie gemeinsam ab. Dies ist das Konzept von iWater Wassertechnik GmbH & Co. KG in Asbach/Westerwald. Deren Trinkwassertrennstationen leisten zwischen 3,2 und 14 m³/h und erreichen Förderhöhen von 34-81 m, wahlweise mit Frequenzsteuerung.

Zusammenfassung

Der Gesetzgeber fordert in § 17 TrinkwV zwingend bei der Verbindung von Betriebswasseranlagen mit dem Trinkwassernetz Sicherungseinrichtungen, die nach den allgemein anerkannten Regeln der Technik zu planen, zu bauen und zu betreiben sind.

Ist das Betriebswasser gemäß DIN EN 1717 der Kategorie 5 zuzuordnen, muss ein freier Auslauf TYP AA oder AB zur Nachspeisung vorhanden sein, wie in Trinkwassertrennstationen generell üblich. Typische Anwendungsfälle sind Unterfluranlagen zur Bewässerung von Grünflächen, Regenwassernutzungsanlagen sowie Tiertränken. Wer solche Anlagen ohne Sicherungseinrichtung plant, baut, betreibt oder davon Kenntnis hat, trägt ein Haftungsrisiko. Ein Bestandsschutz besteht nicht.

Dieser Artikel von Thomas Kiefer und Klaus W. König ist zuerst erschienen in SBZMonteur 06/2020.

Über die Autoren

M. Eng. Thomas Kiefer hat Maschinenbau und Technical Management, Fachrichtung Produktentwicklung, an der FH Köln studiert, arbeitet in Technik / Forschung & Entwicklung bei iWater Wassertechnik GmbH & Co. KG in Asbach, ist Geschäftsführer der WaterBrothers – Kiefer in Bornheim und Mitarbeiter im DIN-Ausschuss Wasserrecycling / Regenwasser- und Grauwassernutzung.

Dipl.-Ing. Klaus W. König ist in Überlingen am Bodensee freiberuflich tätig als Fachjournalist und Buchautor. Er ist von der Industrie- und Handelskammer Bodensee-Oberschwaben öffentlich bestellter und vereidigter Sachverständiger für Bewirtschaftung und Nutzung von Regenwasser sowie Lehrbeauftragter der ESB Business School in Reutlingen.
