Legionellen: So schützen Sie die ganze Anlage

Darüber hinaus bieten Satellitenstationen (Bild 3) die Möglichkeit, weiter entfernte Entnahmestellen (z. B. in der Küche) als Untertischvariante zu versorgen und so eine Warmwasserzirkulation im Stockwerk zu vermeiden.

Die kleinen Geräte werden an die Heizungswasserverteilung angeschlossen. Ein neues Modell beispielsweise von KaMo stellt hier etwa 6 l/min mit 50 °C zur Verfügung und benötigt dazu nur eine Vorlauftemperatur von 55 °C.

Flexibel, energiesparend und hygienisch

Aufgrund ihres modularen Aufbaus und der Möglichkeit des Sonderstationenbaus können Wohnungsstationen die individuellen Wünsche des Investors für das jeweilige Objekt flexibel erfüllen. Dies gilt nicht nur für die Trinkwasserversorgung.

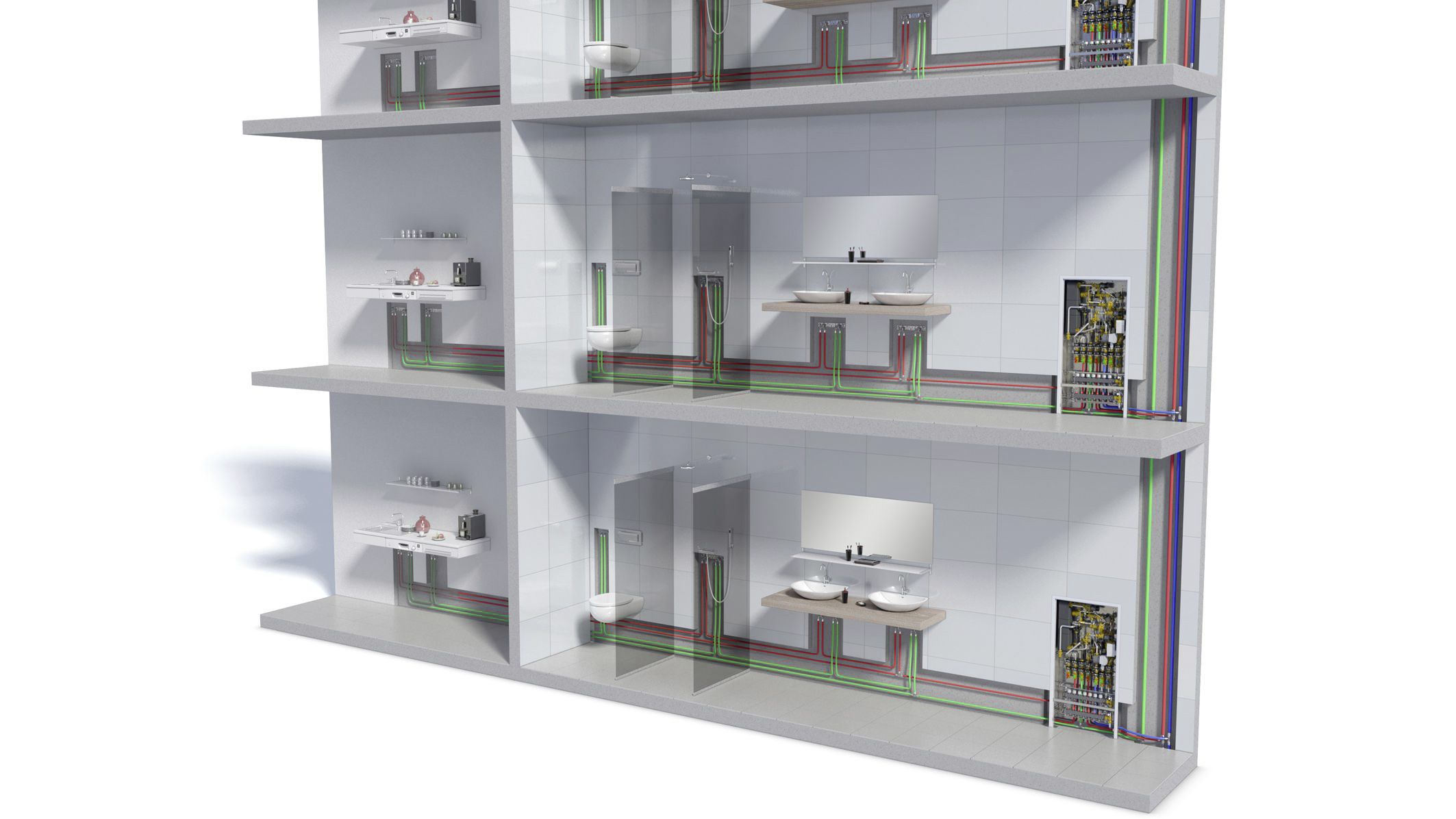

Gleichzeitig können entsprechende Systemlösungen auch Flächenheizung und -kühlung kombinieren, Wärmepumpenkonzepte umsetzen und erneuerbare Energien effizient einbinden. Dabei kann auf das Rohrnetz PWH und PWH-C vor der Station komplett verzichtet werden, was unter anderem mehr Wohnraum durch kleinere Schächte bedeutet (Bild 4).

Zudem werden hohe Energieverluste vermieden, weil das warme Wasser nicht mehr in den Keller- und Steigleitungen (60/55 °C) zirkuliert.

Da so kein Warmwasserspeicher im Technikraum mehr benötigt wird, entfällt auch die mittlerweile sehr kritisch gesehene „Legionellenschaltung“, also das zyklische Aufheizen des Speichers auf 70 °C.

Diese immer noch gängige Praxis birgt die Gefahr der schnelleren Verkalkung der PWH-Installation und kann – viel schlimmer – sogar für ein erhöhtes Legionellenwachstum sorgen. Des Weiteren besteht Verbrühungsgefahr. Kinder verbrühen sich bei 70 °C heißem Wasser bereits in weniger als einer Sekunde und selbst bei 60 °C genügen nur drei Sekunden.

Darüber hinaus wird im Sinne der Trinkwasserhygiene die Temperaturhaltung im PWC-Rohrnetz erleichtert. So ergeben Rohrnetzberechnungen regelmäßig, dass durch das dezentrale, schlanke PWH-Rohrnetz die Steigleitung im Kaltwasser oft eine Nennweite größer dimensioniert wird. Dementsprechend verzögert sich die Erwärmung des Kaltwassers in der Steigleitung bei Stagnation (Bild 5).

Grundsätzlich werden durch die PWC- und PWH-Versorgung über Wohnungsstationen ein höchstmöglicher Wasseraustausch und die Vermeidung von Stagnation im PWC-Rohrnetz im Kellergeschoss und im Schacht erreicht.

Das dezentrale Rohrnetz PWH kann ohne weitere Anforderungen betrieben werden, wenn das nachgeschaltete Leitungsvolumen 3 l im Fließweg nicht überschreitet. Neben der Energieeinsparung und dem Schutz der Nutzer vor Verbrühungen wird auch der planerischen Anforderung nachgekommen so klein wie möglich und so groß wie nötig zu dimensionieren.

Baustein 2: Durchschleif-Ringinstallationen

Bestmöglicher Wasseraustausch im gesamten Stockwerk

Für eine sichere Trinkwasserhygiene spielt zudem die gewählte Installationsart im Stockwerk eine entscheidende Rolle. Sie hat großen Einfluss auf den Wasseraustausch in allen Leitungsteilen, die Rohrdimensionierung sowie die Temperaturhaltung für PWC und PWH. In der Praxis werden an selten frequentierten Entnahmestellen immer wieder erhöhte Legionellenkonzentrationen nachgewiesen.

Hier stellt sich die Frage, wie häufig einzelne Entnahmestellen tatsächlich genutzt werden. So suchen viele Menschen die Badewanne nur hin und wieder mal im Winter zur Entspannung oder bei einer Erkältung auf. Und wer am Arbeitsort oder beim Sport duschen kann, wird seine Dusche zu Hause selten betreten.

In diesem Zusammenhang bieten Durchschleif-Ringinstallationen Vorteile gegenüber der T-Stück- und Reiheninstallation. So wird das Wasservolumen oftmals bei jeder Entnahme (z. B. Händewaschen) komplett ausgetauscht, sodass Stagnation bei einem üblichen Nutzerverhalten ausgeschlossen ist.

Dabei liegt der Warmwasserinhalt einer typischen Wohnungsinstallation in der Regel deutlich unter dem geforderten Leitungsinhalt von 3 l, womit auch im Stockwerk keine Zirkulation notwendig ist. Auch werden die Komfortkriterien gemäß VDI 6003 erfüllt.

Tipp: Die Richtlinie ist privatrechtlich zu vereinbaren und sollte auf keinen Fall eine hygienische Leitungsführung verhindern.

Zur Bemessung von Ringleitungen wird das „Hardy-Cross-Verfahren“ empfohlen. Die in Bild 6 gezeigte Badinstallation demonstriert einen Laborversuch im Vergleich zu einer Berechnung mit der Planungssoftware Uponor HSE.

Die Aufteilung der Volumenströme im Ring ergibt sich zu etwa 70 % (0,09 l/s) über den kurzen Leitungsweg zum WC und zu etwa 30 % (0,04 l/s) über den längeren Fließweg (Badewanne, Dusche, Waschtisch bis zum WC). Bei einer Spülkastenbetätigung mit 4 l Spülvolumen wird auch im hydraulisch ungünstigeren, längeren Fließweg der Wasserinhalt (1,2 l) komplett ausgetauscht.
