James Hardie: abP für Brettsperrholz-/CLT-Wandkonstruktionen

James Hardie präsentiert ein abP für tragende, raumabschließende Wandkonstruktionen in Massivholzbauweise (Brettsperrholzelemente/CLT) und einer Beplankung mit fermacell-Gipsfaser-Platten oder alternativ fermacell firepanel A1.

Damit können insbesondere im mehrgeschossigen Holzbau sowie Objektbau schlanke Wände und vor allem Konstruktionen mit sehr hoher Tragfähigkeit (bis zu 200 kN/m) wirtschaftlich realisiert werden, die je nach Aufbau Brandschutzanforderungen von F30-B bis F120-B erfüllen. Zudem wurden zweischalige Wandsysteme mit aufgenommen, um auch Lösungen für hohe Schallschutzanforderungen zu bieten.

Für die baupraktische Anwendung wurden verschiedene Elementstöße brandschutztechnisch nachgewiesen. So können jetzt auch die Varianten Koppelbrett bzw. Stufenfalz brandschutztechnisch nachgewiesen ausgeführt werden.

Ebenfalls gibt es Einbaulösungen für Steckdosen. Insgesamt stehen 18 weitere Konstruktionslösungen für die Brettsperrholzbauweise zur Verfügung welche auch Brandwandsysteme beinhalten.

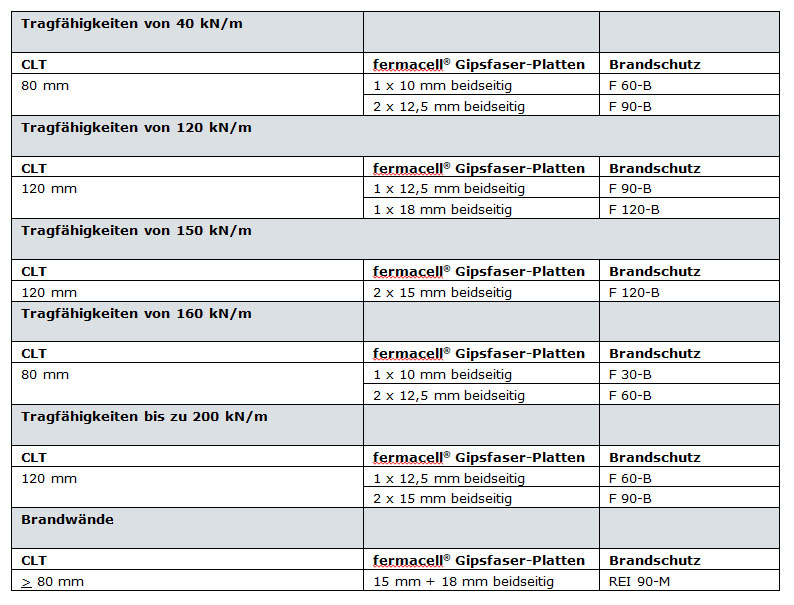

Je nach Anforderung bieten die Wandkonstruktionen verschiedene Varianten für die Beplankungswahl. So kann etwa die Forderung nach einer schlanken Wandkonstruktion mit hoher Tragfähigkeit durch die Beplankung einer 80 mm dicken Brettsperrholzwand mit je einer 10 mm dicken Gipsfaser-Platte auf beiden Seiten erreicht werden.

Die Konstruktion bietet bei > 100 mm Wanddicke eine Tragfähigkeit von bis zu 160 kN/m und ist als F30-B klassifiziert. Wird die 80 mm dicke Brettsperrholzwand auf beiden Seiten mit 2 x 12,5 mm Gipsfaser-Platten beplankt, erreicht die Konstruktion die Feuerwiderstandsklasse F60-B bei gleich hoher Tragfähigkeit.

Die Kombination von hohem Brandschutz und sehr hohen Tragfähigkeiten (bis zu 200 kN/m) gelingt durch die beidseitige Beplankung von 120 mm CLT mit 1 x 12,5 mm fermacell-Gipsfaser-Platten (F60-B) oder alternativ mit 2 x 15 mm Gipsfaser-Platten (F90-B). Hohe Tragfähigkeiten von 120 bzw. 150 kN/m werden erreicht, wenn die 120 mm dicke Brettsperrholz-Konstruktion auf beiden Seiten eine Beplankung aus 1 x 12,5 mm, 1 x 18 mm oder 2 x 15 mm fermacell-Gipsfaser-Platten erhält. Dabei erreicht die Ausführung mit 1 x 18 mm bzw. 2 x 15 mm Gipsfaser-Platten die Feuerwiderstandsklasse F120-B.

Brandwände können mit > 80 mm CLT und einer zweilagigen Beplankung mit 15 und 18 mm dicken Gipsfaser-Platten je Seite ausgeführt werden (Brandschutz REI 90-M nach DIN EN 13501-2).
